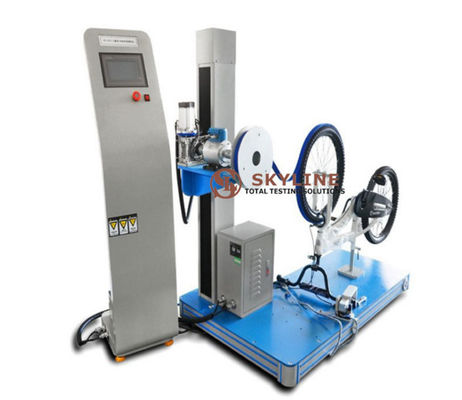

बच्चों के पैर ब्रेक थकान परीक्षक / बच्चों के साइकिल ब्रेक प्रदर्शन परीक्षक

बच्चों के पैर ब्रेक थकान परीक्षक बच्चों के साइकिल ब्रेक प्रदर्शन परीक्षक

तकनीकी पैमाने

टेस्ट स्ट्रोक 0-2000 (सीपीएम)

टेस्ट स्पीड 0-10 एम / एस (सीपीएम)
बल सीमा: 0-2000 एन
पावर सटीकता: ≤ ± 0.5%
विस्थापन सटीकता: ≤ ± 0.1 मिमी
सेंसर संकल्प: 1 / 100,000
विशेष संरचना, मनमाने ढंग से टेस्ट स्पीड सेट करें: 0-10 एम / एस, स्पीड डबल बंद लूप, और वास्तविक समय में वर्तमान गति और ब्रेकिंग दूरी प्रदर्शित करें।
इनपुट वोल्टेज: 220V, 50 हर्ट्ज
कमरे का तापमान: 15 ~ 30 डिग्री सेल्सियस
सापेक्ष आर्द्रता: 20 ~ 80% आरएच

आवश्यकताएँ
हाथ ब्रेक:
भार परीक्षण तैयार वाहन पर किया जाएगा और ब्रेक सिस्टम ठीक से समायोजित किया जाएगा। ब्रेक लीवर एक्शन के विमान में ब्रेक लीवर के अंत से 25 मिमी की दूरी पर, ब्रेक लीवर को क्रॉस ट्यूब की आस्तीन के लिए लंबवत लागू किया जाता है। इस बल को निम्नलिखित शर्तों में से एक को पूरा करना चाहिए:
1) 300 एन;
2) हालांकि 300 एन से कम, वायर गेट के ब्रेक लीवर को क्षैतिज पाइप के हैंडल से छुआ गया है; या यह क्षैतिज पाइप के कवर की ऊपरी सतह के बराबर है।
3) प्रत्येक ब्रेक लीवर के लिए दस परीक्षण किए जाने चाहिए
पैर वाले ब्रेक:
परीक्षण एक तैयार वाहन पर किया जाना चाहिए। सुनिश्चित करें कि ब्रेक सिस्टम ठीक से समायोजित किया गया है और क्षैतिज स्थिति में दाएं टखने की क्रैंक रखें। 15 एन के लिए दाएं एंकल अक्ष के केंद्र में 600 एन की ऊर्ध्वाधर बल लागू होती है। परीक्षण दस बार किया गया था।

हाथ ब्रेक प्रदर्शन परीक्षण:
हैंड ब्रेक प्रदर्शन परीक्षण सैडल और सैडल ट्यूब को हटाने के लिए तैयार वाहन पर किया जाएगा, लेकिन अन्य घटकों को पूरी तरह से इकट्ठा किया जाएगा और ब्रेक सही तरीके से समायोजित किए जाएंगे। बच्चे के साइकिल को ठीक करें और पहिया पर ब्रेकिंग बल मापने वाले डिवाइस को परीक्षण करने के लिए स्थापित करें। परीक्षण ब्रेक के एक्शन प्लेन में, ब्रेक लीवर के अंत से 25 मिमी क्षैतिज ट्यूब आस्तीन की दिशा के लिए लंबवत है। बल। बल मापने वाले उपकरण के माध्यम से, टायर की परिधि की दिशात्मक दिशा में पहिया पर एक स्थिर खींचने वाली बल लागू होती है और जिस दिशा में पहिया यात्रा कर रहा है। पहिया को साढ़े सालों तक खींचने के बाद, जब पहिया की टायर सतह 0.5 मीटर / एस से 2 मीटर / एस की स्थिर रैखिक गति पर होती है, तो एक और मोड़ खींचें और औसत ब्रेकिंग बल रिकॉर्ड करें। ब्रेक लीवर पर लागू प्रत्येक बल के लिए, तीन रीडिंग लिया जाता है और औसत लिया जाता है। परीक्षण दोहराएं, कम से कम पांच अलग-अलग ताकतों को ब्रेक पैड पर लागू किया जाता है।

फुट ब्रेक प्रदर्शन परीक्षण:
पैर ब्रेक का प्रदर्शन परीक्षण तैयार वाहन पर किया जाना चाहिए, और ब्रेक को सही ढंग से समायोजित किया जाना चाहिए। एक बच्चे का साइकिल तय किया जाता है और पीछे के पहिये से बल-मापने वाला उपकरण लगाया जाता है। एंकल पर 20 एन से 100 एन की एक बल लागू करें जो क्रैंक के लंबवत है और ब्रेकिंग दिशा में लागू होता है। बल मापने वाले उपकरण के माध्यम से, टायर की परिधि की दिशात्मक दिशा में पहिया पर एक स्थिर खींचने वाली बल लागू होती है और जिस दिशा में पहिया यात्रा कर रहा है। पहिया को साढ़े सालों तक खींचने के बाद, जब पहिया की टायर सतह 0.5 मीटर / एस से 2 मीटर / एस की स्थिर रैखिक गति पर होती है, तो एक और मोड़ खींचें और औसत ब्रेकिंग बल रिकॉर्ड करें। प्रत्येक बल के लिए टखने पर लागू होता है, तीन रीडिंग लेते हैं और औसत लेते हैं। परीक्षण दोहराएं, कम से कम पांच अलग-अलग बलों को टखने पर लागू किया जाता है

मानक अनुपालन:
जीबी 14746-2006 "बच्चों की साइकिल सुरक्षा आवश्यकताओं"
