हम केवल लैब टेस्टिंग उपकरण का निर्माण करते हैं
उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | SKYLINE |
प्रमाणन: | CE |
मॉडल संख्या: | SL817 |
न्यूनतम आदेश मात्रा: | 1 इकाई |
---|---|
मूल्य: | negotiated |
पैकेजिंग विवरण: | प्लाईवुड मामले |
प्रसव के समय: | 25 कार्य दिवस |
भुगतान शर्तें: | टी / टी, एल / सी, वेस्टर्न यूनियन, मनीग्राम |
आपूर्ति की क्षमता: | 1 यूनिट / महीना |
SKYLINE: | तार और केबल हीट रिलीज टेस्ट डिवाइस | मानक: | दीन एन 50399 99 2017, एन 50399 |
---|---|---|---|
विद्युतीय: | 110V AC 60Hz / 230V AC 50Hz, 5A | परिवेश का तापमान: | ऑपरेटिंग 10 ° C से 35 ° C |
हाई लाइट: | flammability test apparatus,flammability testing labs |
उत्पाद का परिचय
एन 50399 परिभाषित शर्तों के तहत, ऊर्ध्वाधर लौ फैले तारों या केबलों, बिजली या ऑप्टिकल के ऊर्ध्वाधर लौ फैलता, गर्मी रिलीज और धूम्रपान उत्पादन के मूल्यांकन के लिए उपकरण और परीक्षण के तरीकों को निर्दिष्ट करता है।एन 50399 में अग्नि परीक्षा के दौरान गर्मी जारी करने और धुएं के उत्पादन को मापने के लिए उपकरण और इंस्ट्रूमेंटेशन की व्यवस्था और अंशांकन का विवरण दिया गया है।Euroclasses B1ca, B2ca, Cca और Dca में केबलों के वर्गीकरण के लिए टाइप अनुमोदन परीक्षण के लिए उपयोग की जाने वाली टेस्ट प्रक्रियाएँ दी गई हैं।
तकनीकी पैमाने
1. सबसे बड़े चैम्बर का आयाम 1,000 the 100 (W) x 2,000 the 100 (D) x 4,000 mm 100 (H) मिमी है।परीक्षण कक्ष की निचली सतह जमीन से अधिक होती है, जबकि पीछे की ओर को गर्मी से बचाने के लिए अछूता सामग्री के साथ पूरक होता है।
2. परीक्षण कक्ष के निचले हिस्से में, हवा की आपूर्ति करने के लिए कक्ष के सामने की ओर से 150 mm 10 मिमी की स्थिति में 800 W 20 (W) x 400 (10 (D) आकार का छेद होता है।
3. परीक्षण के दौरान धुएं के उत्सर्जन की अनुमति देने के लिए परीक्षण कक्ष के शीर्ष खंड के पीछे कोने में एक 300 (30 (डब्ल्यू) X1,000 D 100 (डी) आकार का निकास छेद है।
4. एक लौ जाल ऊर्ध्वाधर लौ प्रसार परीक्षक के बर्नर के सामने की ओर स्थापित किया गया है ताकि अधिकतम सुरक्षा सुनिश्चित करने के लिए प्रोपेन द्वारा बैकफायर को रोका जा सके।
5. पारंपरिक IEC60332-3 उपकरणों के समान, ऊर्ध्वाधर लौ फैला हुआ परीक्षक उपयोगकर्ता की मित्रता जोड़ने के लिए कंप्यूटर के साथ सभी नियंत्रण और परीक्षण की स्थिति रिकॉर्ड करता है।
6. अगर बुझाने के लिए स्थापित पानी स्प्रे डिवाइस के कारण अत्यधिक दहन परीक्षण बंद कर दें।
7. मानक और 70,000Btu / h पर आवश्यकता पर कार्यक्रम कार्यक्रम हो सकता है।
8. स्टेनलेस स्टील सीढ़ी आयाम: 500 (डब्ल्यू) × 3, 500 (एच) मिमी।
9. मानक स्टेनलेस स्टील सीढ़ी आयाम: 800 (डब्ल्यू) × 3, 500 (एच)।
10. मानक प्रोपेन बर्नर और वेंटुरी मिश्रण के दो सेट।
11। मानक श्रेणी किसी परीक्षण का चयन करने के लिए कार्यक्रम कर सकती है।
12. निकास प्रणाली में धुआं संग्रह हुड, निकास वाहिनी, वायु प्रवेश प्रणाली, केन्द्रापसारक प्रशंसक और आवृत्ति कनवर्टर शामिल हैं।
13. डक्ट सेक्शन में सभी गैस सैंपलिंग जांच, तापमान और द्रव्यमान प्रवाह जांच होती है और इसमें धूम्रपान मापने की प्रणाली के लिए पोर्ट होते हैं।
14.मरम चुंबकीय ऑक्सीजन विश्लेषक, गैस में ऑक्सीजन की एकाग्रता को मापने के लिए पैरामैग्नेटिक परिवर्तन की विधि का उपयोग कर।0-25% की एकाग्रता सीमा।
गर्मी रिलीज माप में उपयोग के लिए 15. कार्बन डाइऑक्साइड विश्लेषक (अवरक्त)।0-10% की एकाग्रता सीमा।
विश्लेषण के लिए नमूना गैसों कंडीशनिंग के लिए 16.Soot फिल्टर, ठंडा जाल, सुखाने स्तंभ, पंप और अपशिष्ट नियामकों।
17. डाटा अधिग्रहण प्रणाली और सॉफ्टवेयर।
सुविधाएँ और अनुप्रयोग

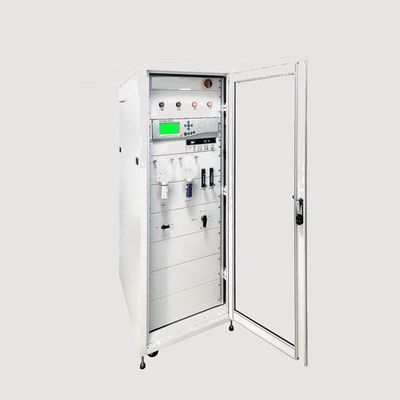

1. मानक 19 कैबिनेट इकाई, जिसमें पैरामैग्नेटिक O2, गैर-फैलाने वाला अवरक्त CO2 गैस विश्लेषक शामिल है;
2. ताइवान अनुकूलकटेक अधिग्रहण बोर्ड 1 सेट, तापमान, गैस दबाव अंतर और गैस विश्लेषक डेटा, आदि एकत्र कर सकते हैं;
3. स्टेनलेस स्टील दो-तरफ़ा गति जांच, जिसमें हवा के दबाव का पता लगाने वाले उपकरणों का एक सेट होता है जैसे कि माइक्रो डिफरेंशियल प्रेशर सेंसर;
4. संयुक्त राज्य अमेरिका ओमेगा कश्मीर-प्रकार थर्मोकपल 3, ग्रिप गैस तापमान 1 सेट का पता लगाने;
5. गैस संग्रह जांच उपकरण के एक सेट से लैस, PTFE पाइप द्वारा जुड़ा, संक्षारक गैस एकत्र कर सकता है;
6. स्टेनलेस स्टील पाइप और PTFE नली कनेक्शन के साथ सुसज्जित ठंड जाल, गैस स्थिर प्रवाह और वोल्टेज नियामक, अमेरिकी कास्ट गैस संग्रह पंप डिवाइस का 1 सेट;
7. एक गरमागरम दीपक धुआं घनत्व मापने प्रणाली जिसमें एक गरमागरम प्रकाश स्रोत और एक सिलिकॉन फोटोडायोड प्राप्त करने वाला उपकरण शामिल है;
8. 5 तटस्थ फिल्टर, 0.1-2 की ऑप्टिकल घनत्व सीमा से लैस;
9. 4 आयातित द्रव्यमान प्रवाह नियंत्रक उपकरण, दबाव कम करने वाले वाल्व, सॉलोनॉयड वाल्व, आदि से लैस;
10. मानक परीक्षण सॉफ्टवेयर, जिसमें कैलिब्रेशन प्रक्रियाएं शामिल हैं, और मोनोमर बर्निंग टेस्ट के लिए इस्तेमाल किया जा सकता है;
11. कंप्यूटर और प्रिंटर उपकरणों के 1 सेट से लैस;
12. परीक्षण उपकरण जैसे निकास पाइप और केन्द्रापसारक प्रशंसक;
13. दो प्रोपेन मास फ्लो कंट्रोलर;
14. दो वायु द्रव्यमान प्रवाह नियंत्रक;
15. 22.5KW और 30KW लौ अंशांकन एक एकल बर्नर पर अभिनय करने वाले द्रव्यमान प्रवाह नियंत्रक द्वारा किया जा सकता है;
16. बंडल वायर और केबल बर्निंग टेस्ट डिवाइस।
आवेदन:परीक्षण प्रणाली एक मध्यम स्तर की अग्नि परीक्षा है जो बंडल केबल या फाइबर ऑप्टिक केबल का अनुकरण करती है।परीक्षण केबल एक ऊर्ध्वाधर मानक स्टील सीढ़ी पर स्थापित है और केबल के दहन व्यवहार और दहन प्रदर्शन का मूल्यांकन करने के लिए एक निर्दिष्ट इग्निशन स्रोत द्वारा प्रज्वलित किया जाता है।एक केबल आग के शुरुआती चरणों के लिए दहन प्रदर्शन डेटा,
गर्मी रिलीज दर का परीक्षण केबल के साथ फैलने वाले खतरे और आसन्न क्षेत्र पर अग्नि स्रोत के संभावित प्रभाव को दर्शाता है।धुआं घनत्व परीक्षण अग्नि क्षेत्र की दृश्यता और धुएं के व्यक्तिगत सुरक्षा के खतरे को दर्शाता है।

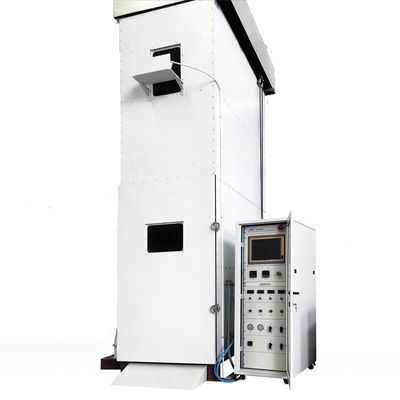

के उत्पाद विवरण तार और केबल हीट रिलीज टेस्ट डिवाइस
EN 50399 टेस्ट उपकरण IEC 60332-3 तंत्र, हीट रिलीज माप, धुआं घनत्व माप और संशोधित एयर इनलेट सिस्टम से मिलकर बनता है।यह रिग की निकास प्रणाली में डक्टिंग के एक छोटे से साधन वाले अनुभाग को फिट करके और संबंधित गैस विश्लेषण इंस्ट्रूमेंटेशन और सॉफ्टवेयर के साथ इसका उपयोग करके पूरा किया जाता है।डक्ट सेक्शन में सभी गैस सैंपलिंग जांच, तापमान और द्रव्यमान प्रवाह जांच होती है और इसमें स्मोक मेजरमेंट सिस्टम के लिए पोर्ट होते हैं।
परीक्षण कुछ दहन परिस्थितियों में केबल या केबल की निम्नलिखित विशेषताओं को प्राप्त कर सकता है:
फ्लेम स्प्रेड फ़्लेम एफएस
हीट रिलीज रेट हीट रिलीज रेट HRR
कुल हीट रिलीज कुल हीट रिलीज THR
स्मोक प्रोडक्शन रेट स्मोक प्रोडक्शन रेट SPR
कुल धुआं उत्पादन कुल धुआं उत्पादन TSP
बर्निंग ग्रोथ रेट इंडेक्स फायर ग्रोथ रेट FIGRA
मानक
दीन: दीन एन ५०३ ९९: २०१ EN
EN: एन 50399
जीबी / टी 31248: 2014
आयाम: 1120 मिमी (डब्ल्यू) x 2200 मिमी (डी) x 5600 मिमी (एच)
वजन: 1200kg
स्थापना आवश्यकताएं
इलेक्ट्रिकल: 110 वी एसी 60 हर्ट्ज / 230 वी एसी 50 हर्ट्ज, 5 ए
परिवेश तापमान: ऑपरेटिंग 10 डिग्री सेल्सियस से 35 डिग्री सेल्सियस
गैस: वायु और प्रोपेन
