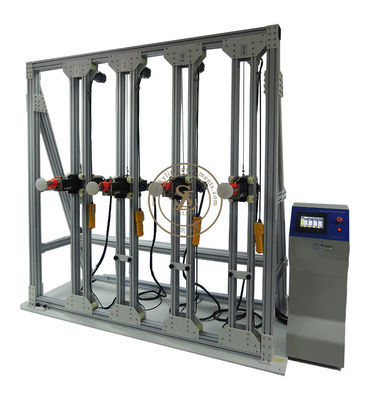

स्विंग खिलौने परीक्षण उपकरण, स्विंग टेस्ट के लिए EN71-8 क्षैतिज जोर परीक्षक

स्विंग टेस्ट परीक्षण उपकरण EN71-8 स्विंग टेस्ट के लिए क्षैतिज जोर परीक्षक

पेंडुलम प्रभाव द्वारा बनाई गई क्षैतिज शक्तियों को अनुकरण करने के लिए प्रत्येक निलंबन बिंदु पर एक क्षैतिज बल एक साथ लागू होता है।

सिद्धांत

बच्चों को खिलौनों या स्विंग खिलौनों (जैसे स्विंग) की स्थिति पर चढ़ने के लिए अनुकरण करें, खिलौना के ऊपर एक क्षैतिज बल डालने के लिए यह जांचने के लिए कि खिलौना डंप किया जाएगा या नहीं।

मुख्य पैरामीटर

लोड लोड दिशा स्तर
समूह चार समूह, दो समूह, एकल समूह, किसी भी संयोजन के एकाधिक समूह लोड हो रहा है
लोड हो रहा है विधि निश्चित मूल्य, निश्चित गति
परीक्षण की गति निर्धारित की जा सकती है
बल नियंत्रण मोड बंद - लूप नियंत्रण
ट्रांसमिशन मोड सर्वो मोटर + बॉल स्क्रू मॉड्यूल
नियंत्रण मोड पीएलसी नियंत्रण

मानक

आईएसओ 8124-4 6.1.2 / 6.1.4

खिलौने को निर्माता के निर्देशों और स्थान के अनुसार इकट्ठा करें या इसे एक कठोर क्षैतिज पर ठीक करें
सतह।
एक मुक्त खड़े खिलौने के लिए, सतह पर फिसलने से रोकने के लिए स्टॉप का उपयोग किया जा सकता है। हालांकि, वे नहीं करेंगे
खिलौना को उलझाने से रोकें।
हटाने योग्य जमीन एंकरों के साथ आपूर्ति किए गए क्रॉसबीम्स के साथ स्विंग्स और अन्य गतिविधि खिलौनों का परीक्षण किया जाएगा
निर्माता के निर्देशों के अनुसार स्थायी सतह पर तय एंकर।
निलंबन बिंदु पर, स्विंगिंग में प्रति उपयोगकर्ता (500 ± 20) एन की क्षैतिज ताकतों को लागू करें
दिशा। जहां एक स्विंग तत्व में एकाधिक निलंबन बिंदु होते हैं, तो भार को समान रूप से वितरित करें
अंक (एक गाइड के रूप में तालिका 3 का उपयोग कर)। एकाधिक निलंबन बिंदुओं पर बल उसी दिशा में लागू किए जाएंगे
एक साथ।
निरीक्षण करें कि खिलौना युक्तियाँ खत्म हो गई हैं या नहीं

पुश हेड और फोर्स सेंसर
