बीएस 8414-1 आग - बाहरी दीवार बाहरी थर्मल इन्सुलेशन प्रणाली के लिए सबूत परीक्षण

उत्पाद का परिचय

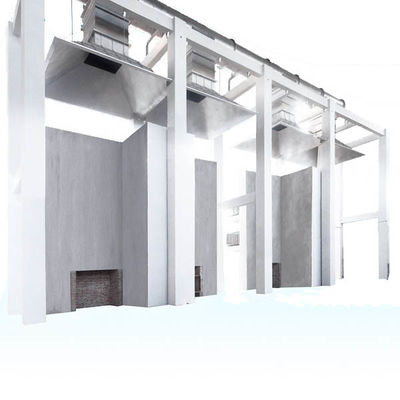

विंडो फायर टेस्ट मॉडल एक मुख्य भवन और एक ऊर्ध्वाधर सहायक दीवार से मिलकर एक ऊर्ध्वाधर इमारत की सतह का अनुकरण करता है।

बाहरी थर्मल इन्सुलेशन सिस्टम भवन की सतह पर स्थापित है। परीक्षण मॉडल के तल पर दहन कक्ष का उद्घाटन वास्तविक इमारत में खिड़कियों या फर्श के उद्घाटन को अनुकरण करता है। कमरे में प्रज्वलन के बाद आग को अनुकरण करने के लिए खिड़की से प्रज्वलित लकड़ी या गैस की लौ। जब एक लौ खिड़की या छेद से बहती है, तो यह बाहरी थर्मल इन्सुलेशन सिस्टम पर हमला करता है, बाहरी थर्मल इन्सुलेशन सिस्टम की क्षति की डिग्री की जांच करता है, और इसकी लौ प्रसार का न्याय करता है। 30 मिनट में जारी की गई कुल ऊष्मा लगभग 4500 MJ है, और शिखर ऊष्मा की रिलीज़ दर लगभग (3 + 0.5) MW है।

मानक: बीएस 8414-1: 202 / जीबी / टी 29416: 2012

प्रदर्शन गुण

1. परीक्षण प्रणाली 5 मिनट के बाद इग्निशन अलार्म प्रदान करती है। जब प्रज्वलित किया जाता है, तो परीक्षण प्रारंभ समय स्वतः निर्धारित किया जा सकता है। एक ही समय में, परीक्षण ओवरटेन्सेस को स्वचालित रूप से प्रतिष्ठित किया जा सकता है। उसी समय, कंप्यूटर दृश्य आवृत्ति द्वारा दहन परीक्षण प्रदर्शित कर सकता है। एक ही समय में, कंप्यूटर सॉफ्टवेयर ड्रॉपिंग टाइम, पतन समय, तापमान मान और प्रदर्शन तापमान वक्र और अन्य परीक्षण संबंधी जानकारी रिकॉर्ड कर सकता है।

2. एक हवा की गति सेंसर, 0-10M / S, 0.1M / S की सटीकता के साथ;

3. एक कंप्यूटर डिस्प्ले डिवाइस 2 सहित दो कैमरे।

4. के-प्रकार थर्मोकपल: स्टेनलेस स्टील म्यान के साथ, तापमान सीमा 0-1038 डिग्री है, तापमान सटीकता (+ 0.1%) है और थर्मोकपल तार 500 फीट है।

5. ADAM-4118 मॉड्यूल: मजबूत 8-रास्ता थर्मोकपल इनपुट मॉड्यूल, 8-तरीका स्वतंत्र रूप से विन्यास अंतर चैनल; विस्तृत तापमान संचालन; व्यापक ऑपरेटिंग तापमान: -40- + 85 डिग्री सेल्सियस; उच्च शोर प्रतिरोध: 1KV वृद्धि संरक्षण वोल्टेज इनपुट, 3KV EFT और 8KV ESD संरक्षण; मजबूत विरोधी हस्तक्षेप: बिजली इनपुट पर 1KV वृद्धि संरक्षण, 3KV EFT, 8KV ESD सुरक्षा, व्यापक। पावर इनपुट रेंज: + 10 ~ + 48 वीडीसी; इनपुट रेंज: + 10 ~ + 48 वीडीसी;

6. दो कंप्यूटर;

7. तीन इलेक्ट्रॉनिक नियंत्रण बक्से;

8. एक संकेत रूपांतरण बॉक्स;

9. फील्ड वायरिंग।

विद्युत आवश्यकताएं: 220V, 50HZ, 5A

पर्यावरणीय आवश्यकताएँ: तापमान 10 ° C से 35 ° आर्द्रता (65% 5)%

आवेदन: निर्माण सामग्री
