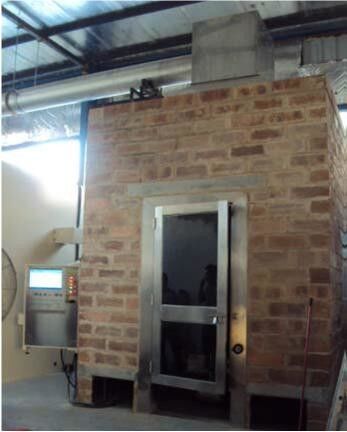

उल 1685 पीएलसी कंट्रोल फायर टेस्टिंग उपकरण बंचेड केबल वर्टिकल फ्लेमेबिलिटी टेस्टर

पीएलसी नियंत्रण उल 16 केबल के साथ केबल ऊर्ध्वाधर ज्वलनशीलता परीक्षक बंच

मानक

बंचेड केबल वर्टिकल फ्लेम स्प्रेड टेस्टिंग मशीन को UL1685, GB18380.3 मानक के संबंधित प्रावधानों के अनुसार बनाया गया है जो वायर और केबल बर्निंग टेस्ट आवश्यकताओं के बारे में है। और IEC 60332-3-10, KS C IEC 60332-3-21 ~ 25 (ए ~ क्लास डी) मानकों के साथ मिलते हैं।

अनुप्रयोगों
बंचेड केबल वर्टिकल फ्लेम स्प्रेड टेस्टर एक उपकरण है जिसका उपयोग निर्दिष्ट स्थितियों के तहत फैलने वाली आग को दबाने के लिए गुच्छेदार केबल या ऑप्टिकल केबल की ऊर्ध्वाधर स्थापना का परीक्षण करने के लिए किया जाता है, यह बिजली के तारों, नियंत्रण केबलों और फाइबर ऑप्टिक केबल बंडल जलने के लिए आवश्यक उपकरण है परीक्षण। इसके अलावा, अगर परीक्षक बर्नर 20 डिग्री को समायोजित करता है, तो इसे IEEE 383 (IEEE 1202) परीक्षण मानकों द्वारा प्राप्त किया जा सकता है। यह परीक्षक हीट रिलीज इंस्ट्रूमेंट कॉन्फ़िगर पोर्ट से लैस किया जा सकता है, गैस विश्लेषक थर्मल प्रभाव मानों को माप सकता है जैसे HRR (हीट रिलीज़ रेट), SPR (स्मोक जेनरेशन रेट) वगैरह।

उपयोगकर्ता का अनुभव
1, इस परीक्षक उच्च खुफिया और संचालित करने के लिए आसान के साथ बनाया गया;
2, पेशेवर औद्योगिक डिजाइन, सुंदर उपस्थिति और उचित लेआउट के साथ;
3, यह उपकरण सटीक, सुरक्षा और स्थिरता है;
4, माइक्रो कंप्यूटर नियंत्रण प्रणाली के साथ, बुद्धिमान परीक्षण प्रक्रिया, मैन्युअल रूप से समय की जरूरत नहीं है।
5, orrosion- प्रतिरोधी स्टेनलेस स्टील परीक्षण कैबिनेट;

मुख्य विशेषताएं

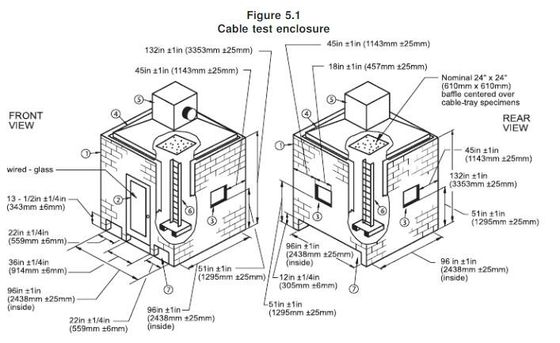

1, स्टेनलेस स्टील टेस्ट बॉक्स का आयाम 1,000 the 100 (W) x2,000 dimension 100 (D) x4,000 the 100 (H) मिमी है। मामले की आंतरिक सतह जमीन से अधिक है, और पीछे की तरफ इन्सुलेशन सामग्री के साथ कवर किया गया है;
2, GB / T18380.31 की आवश्यकताओं के अनुसार, स्टेनलेस स्टील की सीढ़ी से लैस;
3, 2 स्पेयर नमूना धारक;
4, सीढ़ी स्टेनलेस स्टील से बने होते हैं, जंग प्रतिरोधी और साफ करने में आसान;
5, कैबिनेट के निचले हिस्से में, एक हवा इनलेट है जो बॉक्स के सामने 150 + 10 मिमी की स्थिति में 800 the 20 (W) × 400, 10 (D) का आयाम है।
6, वहाँ परीक्षण बॉक्स के अंदर एक व्यास 2 मिमी कश्मीर प्रकार thermocouples घुड़सवार है;
7, दहन भट्ठी के अंदर हवा का प्रवाह stably (5000 L 500) एल / मिनट पर नियंत्रित किया जा सकता है।

दहन प्रणाली
1, बर्नर: बेल्ट प्रकार प्रोपेन गैस बर्नर का आकार 257 मिमी × 4.5 मिमी, और कुल 242 छेद खोलते हैं, जो 81,80,81 की 3 लाइनों में व्यवस्थित होता है, छेद का व्यास है

1.35 मिमी, छेद के बीच की दूरी 3.2 मिमी है;
2, उच्च परिशुद्धता गेंद वाल्व के साथ लैस गैस को नियंत्रित करने के लिए;
3, दो flowmeters: हवा flowmeter और गैस flowmeter और नियंत्रण वाल्व;
4, दहन परीक्षक के सामने प्रोपेन गैस को तड़के से रोकने के लिए लौ स्टॉप ट्यूब के साथ प्रदान किया जाता है, जिससे नमूना की अधिकतम सुरक्षा सुनिश्चित होती है।
5, दहन कोण: क्षैतिज; स्वचालित इग्निशन डिवाइस; (20 डिग्री समायोज्य वैकल्पिक है)।
6, बर्नर स्वचालित रूप से कंप्यूटर प्रोग्राम द्वारा गैस और वायु क्षतिपूर्ति प्रक्रिया की भरपाई कर सकता है, जबकि कई पारंपरिक प्रणालियों ने इस प्रभाव की उपेक्षा की है।

नियंत्रण प्रणाली
1, बड़ी टच स्क्रीन नियंत्रण प्रणाली के साथ पीएलसी;
2, इस परीक्षक स्वचालित इग्निशन और स्वचालित समय, 999min की समय सीमा और सटीक 1s कर सकते हैं;
3, प्रायोगिक डेटा स्वचालित रूप से संग्रहीत है, मुफ्त जांच;
4, 40 मिनट और 1 घंटे के समय अनुस्मारक समारोह के साथ;
5, नमूना mounts इलेक्ट्रिक क्रेन द्वारा उठाए गए हैं।

उपकरण मापदंडों
1, परीक्षण बॉक्स का आकार 1,000 the 100 (W) x2,000 (100 (D) x4,000 mm 100 (H) मिमी है;
2, एनीमोमीटर सटीकता 0.1 मी / एस है;
3, हवा के स्रोत एनामोमीटर रेंज 8000L / मिनट है; आउटलेट हवाओं (5000) 500) एल / मिनट समायोजित किया जा सकता है;
4, गैस: तकनीकी ग्रेड प्रोपेन (ग्राहक) की 95% शुद्धता;
5, गैस प्रवाह नियंत्रण: 100kpa, 20 ;C शर्तों के तहत;
6, दहन गैस की आपूर्ति: प्रोपेन (या एलपीजी)।
