| ब्रांड नाम: | SKYLINE |
| मॉडल संख्या: | SL-S20K |
| मूक: | 1 इकाई |
| कीमत: | negoitable |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, |
| आपूर्ति की योग्यता: | 5 पीसी / माह |
गतिज ऊर्जा परीक्षक खिलौने परीक्षण उपकरण सेंसर दूरी का चयन करें 10/30 सेमी
उत्पाद का परिचय

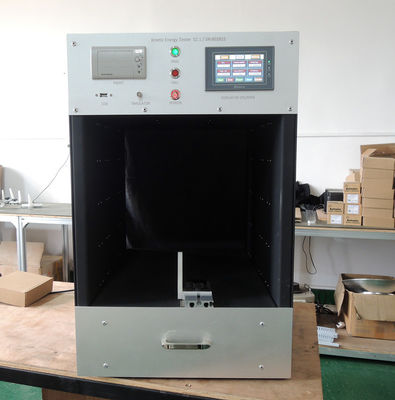

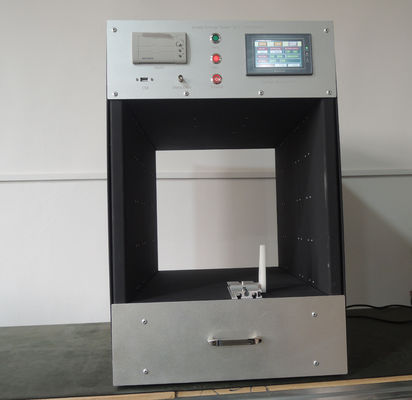

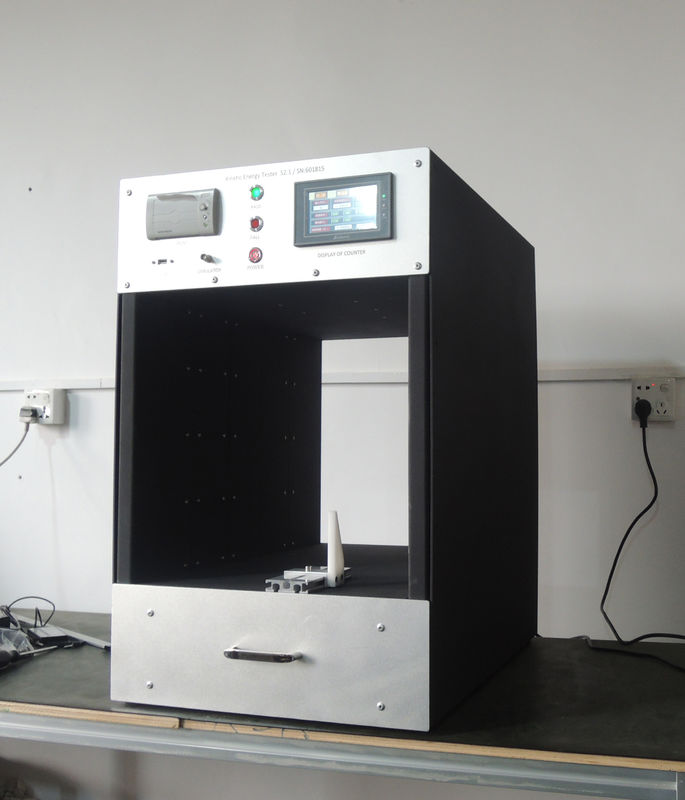

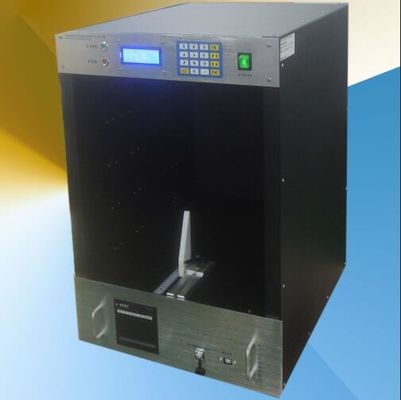

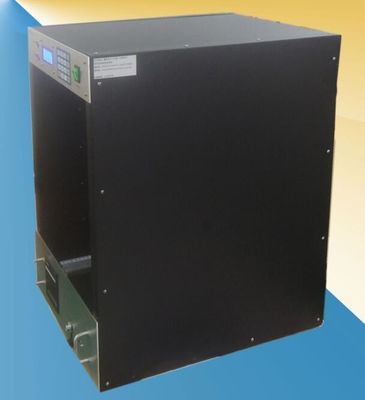

केई परीक्षक एक उपकरण है जो एक वस्तु (डीयूटी) की गति की जांच करता है जो परीक्षण सुरंग से गुजरती है।हम गतिज ऊर्जा मूल्य की गणना कर सकते हैं और जानते हैं कि DUT का खतरा कितना है .
इस केई परीक्षक के परीक्षण सुरंग के अंदर, इन्फ्रारेड सेंसर समूह के तीन सेट हैं। एक सेट टाइमर शुरू करने के लिए और अन्य दो टाइमर रोकने के लिए।
प्रत्येक समूह में 30 जोड़े इन्फ्रारेड सेंसर शामिल हैं।वे विपरीत प्लेट में स्थित हैं और इन्फ्रारेड प्रकाश एक विपरीत में ट्रांसमीटर और रिसीवर तय कर रहे हैं और सिग्नल 1 मिमी एक संकीर्ण अंतर के बावजूद प्रसारित और प्राप्त होगा.
पहला समूह सेंसर कॉल है स्टार्ट-सेंसर दूसरा समूह कॉल है 10cmStopSensor और तीसरा समूह कॉल है 30cmStopSensor।
स्टार्ट सेंसर और 10 सेमी स्टॉप सेंसर के बीच की दूरी 10 सेमी है। यह हमेशा कम गति या उच्च वायु घर्षण वस्तु का पता लगाने के लिए उपयोग किया जाता है।
स्टार्ट सेंसर और 30 सेमी स्टॉप सेंसर के बीच की दूरी 30 सेमी है। यह हमेशा उच्च गति या कम वायु घर्षण वस्तु का पता लगाने के लिए उपयोग किया जाता है।
1/10000 सेकंड टाइमर शुरू हो जाएगा जब ¥10cmStopSensor ¥ या ¥30cmStopSensor ¥ DUT का पता चला है। (टेस्ट रेंज के अनुसार उपयोगकर्ता द्वारा चयनित) ।
मूलभूत आवश्यकताएं
1. 220 वी एसी इनपुट
2- परीक्षक को चालू करें और इसे 5 मिनट के लिए गर्म होने दें।
3. DUT क्षैतिज में सुरंग के माध्यम से जाने की जरूरत है.
4. डीयूटी का व्यास 5 मिमी से अधिक होना चाहिए
5डीयूटी की गति 140 मीटर/सेकंड से कम होनी चाहिए।
6. परीक्षण समय ((DUT के माध्यम से जाने के लिए समय 2.6 से कम होना चाहिए
तकनीकी मापदंड
|
नमूनों की संख्या |
1/समय |
|
अधिकतम समय |
15.000000S |
|
समय सीमा |
0.000001--15.000000S |
|
गति प्रदर्शन रेंज |
0.007M/S ₹100M/S |
|
प्रेरण दूरी |
100mm, 300mm, त्रुटि 0.1mm |
|
नमूना का न्यूनतम व्यास |
5 मिमी |
|
मात्रा ((WxDxH) |
60x40x75 सेमी |
|
वजन (लगभग) |
≈15 किलोग्राम |
|
विद्युत आपूर्ति |
1 ̊ AC 220V 3A |
मूल कार्य / विनिर्देश
| समय काउंटर अंतराल | 1/10000 |
| टाइमर त्रुटि | <0.1ms |
| सेंसर दूरी का चयन करें | 10/30 सेमी |
| सेंसर दूरी त्रुटि | <0.5 मिमी |
सहायक भाग
1गोली सिम्युलेटर.
2. 40 सेमी चौड़ी परीक्षण सुरंग
3कीबोर्ड
4पीसी इंटरफ़ेस केबल
5. 2 ̊ थर्मल प्रिंटर
6दराज
7थर्मल पेपर
