उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | SKYLINE |
प्रमाणन: | CE |
मॉडल संख्या: | SL-7601S |
न्यूनतम आदेश मात्रा: | 1 इकाई |
---|---|
मूल्य: | negotiated |
पैकेजिंग विवरण: | प्लाईवुड मामले |
प्रसव के समय: | 25 कार्य दिवस |
भुगतान शर्तें: | टी / टी, एल / सी, वेस्टर्न यूनियन, मनीग्राम |
आपूर्ति की क्षमता: | 1 यूनिट / महीना |
क्षितिज: | शंकु कैलोरीमीटर | मानकों: | आईएसओ 5660 |
---|---|---|---|
शंकु हीटर शक्ति: | 5 किलोवाट | गर्मी उत्पादन गर्मी: | 0 ~ 120 किलोवाट / एम 2 |
बिजली की आपूर्ति की वोल्टेज: | एसी 220 वी एसी 50 हर्ट्ज | समय मूल्य संकल्प: | 1s त्रुटि |
हाई लाइट: | क्षैतिज ज्वलनशीलता परीक्षक,ज्वलनशीलता परीक्षण उपकरण,ज्वलनशीलता परीक्षण उपकरण शंकु कैलोरीमीटर |

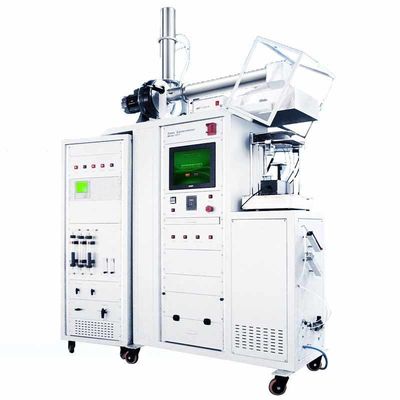

उत्पाद परिचय
शंकु कैलोरीमीटर गर्मी रिलीज दर (एचआरआर), धुआं रिलीज, इग्निशन समय, ऑक्सीजन खपत, कार्बन मोनोऑक्साइड और कार्बन डाइऑक्साइड उत्पादन और बड़े पैमाने पर हानि दर को मापता है जब नमूना शंक्वाकार हीटर के संसाधन के संपर्क में आता है।
आवेदन
इस उपकरण का उपयोग थर्मल विकिरण (सामान्य विकिरण मान 25, 35, 50KW / m2) के संपर्क में आने वाली सामग्री का मूल्यांकन करने के लिए किया जाता है, जो एक इलेक्ट्रिक स्पार्क इग्निशन डिवाइस द्वारा प्रज्वलित होता है, और फिर सामग्री की गर्मी रिलीज दर, ग्रिप गैस प्रवाह दर को मापता है, और सी गुणांक, नमूना प्रज्वलन समय और बुझाने का समय, कुल ऑक्सीजन खपत, कुल धुआं उत्पादन, द्रव्यमान हानि दर, कुल गर्मी रिलीज, प्रभावी दहन गर्मी, कार्बन डाइऑक्साइड पीढ़ी और कार्बन मोनोऑक्साइड पीढ़ी।
तकनीकी पैमाने
बिजली की आपूर्ति की वोल्टेज | एसी 220 वी एसी 50 हर्ट्ज |
अधिकतम परिचालन शक्ति | ≥5 किलोवाट |
शंकु हीटर शक्ति | ≤5 किलोवाट |
गर्मी उत्पादन गर्मी | 0 ~ 120 किलोवाट / एम 2 |
नमूना बॉक्स का अधिकतम स्थान | 100 मिमी × 100 मिमी × 50 मिमी |
निकास प्रवाह दर | 0.012m3/s~0.035 m3/s (समायोज्य) |
समय मूल्य संकल्प | 1s त्रुटि <1s/n |
ऑक्सीजन विश्लेषण | पैरामैग्नेटिक ऑक्सीजन एनालाइजर, कंसंट्रेशन रेंज 0-25% |
धुआँ घनत्व विश्लेषण | (वैकल्पिक) |
इन्फ्रारेड विश्लेषक | CO: 0-1% CO2: 0-10% (वैकल्पिक) |
उत्पाद सुविधाएँ और अनुप्रयोग
1. जंगम विश्लेषण कैबिनेट के साथ कोन कैलोरीमीटर, आईएसओ 9705, एन 13823 आदि जैसे बड़े गर्मी रिलीज दर परीक्षण प्रणाली के साथ जोड़ा जा सकता है, आईएसओ 5660, एएसटीएम ई1354, बीएस 476 भाग 15 आदि परीक्षण मानकों का अनुपालन करता है।

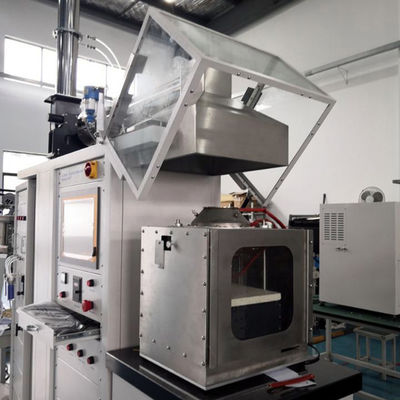

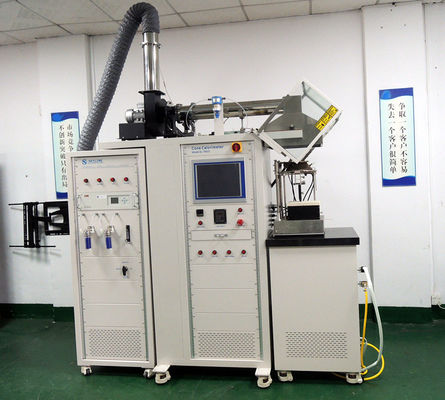

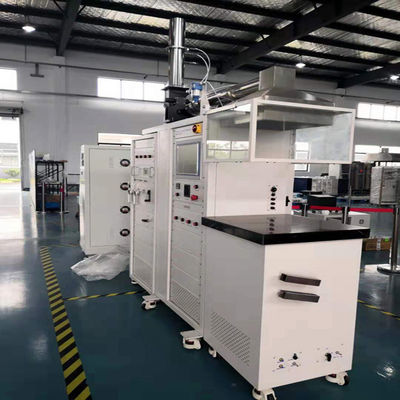

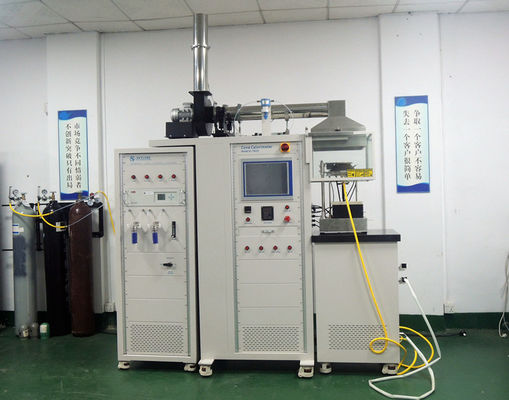

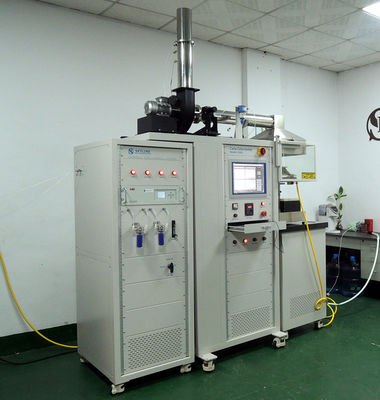

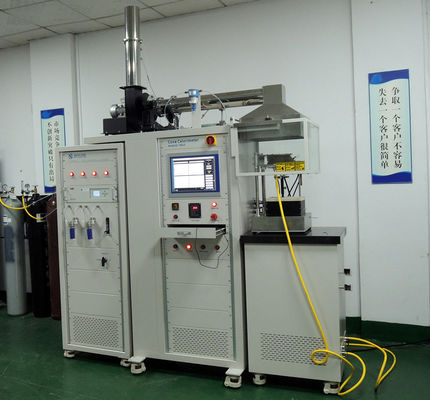

2. पूरे नियंत्रण और स्वचालित परीक्षण के लिए एकीकृत परीक्षण निकाय और 19 इंच विश्लेषण कैबिनेट, एम्बेडेड पीसी 15 इंच टच स्क्रीन कंप्यूटर।

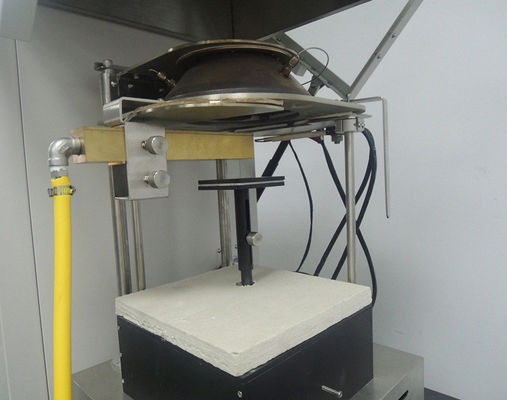

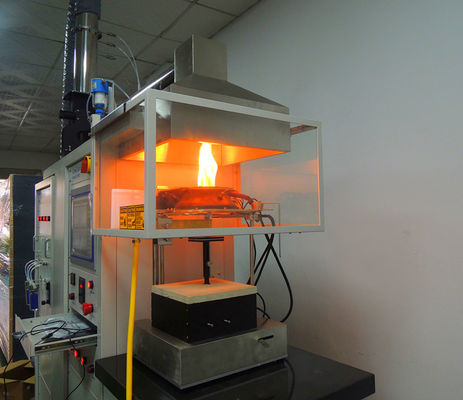

3. शंक्वाकार हीटर रेटेड पावर 5000W, 0 ~ 100kW / m2 का ताप उत्पादन, पीआईडी तापमान नियंत्रक का उपयोग करते हुए, जबकि विकिरण शंकु क्षैतिज या लंबवत हो सकता है।
4. नमूना 50 x 50 मिमी रेंज की सतह के मध्य भाग के संपर्क में, विचलन के केंद्र में विकिरण 2% से अधिक नहीं है।
5. नमूना वजन सीमा 0 ~ 3000 ग्राम;सटीकता: 0.1g।
6. ऑटो स्प्लिट शटर स्वचालित रूप से नमूने में विकिरण संचारित करने के लिए खोला गया।
7.ABB EL3020 पैरामैग्नेटिक ऑक्सीजन एनालाइजर, गैस में ऑक्सीजन की सांद्रता को मापने के लिए पैरामैग्नेटिक चेंज की विधि का उपयोग करता है।0-25% की एकाग्रता सीमा।
8. लेजर प्रणाली का उपयोग करते हुए धुएं के घनत्व का विश्लेषण, प्रणाली में 0.5mW He Ne लेजर, मुख्य डिटेक्टर और सहायक डिटेक्टर शामिल हैं।
एग्जॉस्ट सिस्टम में पंखा, स्मोक कलेक्शन कवर, एग्जॉस्ट पाइप और ऑरिफिस प्लेट फ्लो मीटर वगैरह होते हैं।निकास पंखा प्रवाह दर 0 ~ 50g/s, परिशुद्धता 0.1g/s।
9. 685 मिमी पर धुएँ के संग्रह हुड से 12 छेदों के साथ रिंग सैंपलर स्थापित किया गया है।
10. निकास प्रवाह दर तेज धार छिद्र के दोनों किनारों पर पंखे के ऊपर 350 मिमी, तेज के आंतरिक व्यास के दबाव अंतर को मापकर निर्धारित की जानी चाहिए
एज ऑरिफिस प्लेट 57mm + 1mm है।
11.ABB SCC-S गैस सैंपलिंग सिस्टम में सैंपलिंग पंप, फिल्टर, कोल्ड ट्रैप, वेस्ट वाटर डिस्चार्ज, वाटर फिल्टर और CO2 फिल्टर शामिल हैं;
हीट फ्लक्स मीटर (आईएसओ 5660 के लिए) का उपयोग करते समय वाटरवर्क्स और प्लंबिंग की आवश्यकता के बिना पोर्टेबल वाटर कूलिंग सिस्टम।
12. पूरे परीक्षण प्रणाली की प्रतिक्रिया को जांचने के लिए, सी-गुणांक के मूल्य को मापने के लिए उपयोग किए जाने वाले स्क्वायर ओपनिंग ब्रास कैलिब्रेशन बर्नर का उपयोग किया जाता है।
13. डेटा अधिग्रहण प्रणाली ऑक्सीजन विश्लेषक, छिद्र मीटर, थर्मोकपल और आउटपुट के अन्य उपकरणों को रिकॉर्ड करने में सक्षम हो।
आवेदन: निर्माण सामग्री, रेल, वायर केबल की गर्मी रिलीज दर के परीक्षण के लिए उपयुक्त
शंकु कैलोरीमीटर का उत्पाद विवरण
कोन कैलोरीमीटर का नाम शंक्वाकार हीटर से लिया गया है, जैसा कि डॉ। वायटेनिस बाबरौस्कस ने अपने विकास के बेंच स्केल ऑक्सीजन की कमी के लिए 100kW / m2 तक के फ्लक्स के साथ परीक्षण नमूने (100mm x 100mm) का निरीक्षण करने के लिए उपयोग किया था।कोन कैलोरीमीटर परीक्षण इस सिद्धांत पर आधारित है कि शुद्ध दहन कैलोरी दहन के लिए आवश्यक मात्रा में ऑक्सीजन के अनुपात में होती है और 13.1 MJ/kg जब भी ऑक्सीजन की खपत होती है, और गर्मी उत्सर्जन, इग्निशन समय, ऑक्सीजन की खपत, CO और CO2 पीढ़ी उत्पन्न होती है। , और परीक्षण सामग्री से उत्पन्न प्रज्वलित गैसों के प्रवाह को मापा जाता है।
मानकों
एएसटीएम: एएसटीएम डी6113, एएसटीएम ई1354, एएसटीएम ई1740, एएसटीएम एफ1550
बीएस: बीएस 476-15
आईएसओ: आईएसओ 5660
एन:एन 45545-2: 2013
जीबी:जीबी/टी 16172:2007
स्थापना आवश्यकताएं
विद्युत: 230 वोल्ट नाममात्र 50 एएमपीएस
परिवेश का तापमान: ऑपरेटिंग 10 डिग्री सेल्सियस से 35 डिग्री सेल्सियस
आयाम: उपकरण: 1800 मिमी (डब्ल्यू) x 900 मिमी x (एच) x 2600 मिमी (डी)
गैस की आपूर्ति: मीथेन, नाइट्रोजन, संपीड़ित हवा
शंकु कैलोरीमीटर कैसे काम करता है?
शंकु एक अग्नि परीक्षण उपकरण है जो इस सिद्धांत पर आधारित है कि जलते हुए नमूने से निकलने वाली गर्मी की मात्रा सीधे दहन के दौरान खपत ऑक्सीजन की मात्रा से संबंधित होती है।एक सामग्री से उत्पन्न गर्मी की मात्रा सीधे आग की गंभीरता के साथ संरेखित होती है, जैसे कि आग की वृद्धि दर।
