| ब्रांड नाम: | SKYLINE |
| मॉडल संख्या: | SL-T07I |
| एमओक्यू: | 1 इकाई |
| कीमत: | negotiated |
| भुगतान की शर्तें: | वेस्टर्न यूनियन, टी / टी, मनीग्राम |
| आपूर्ति करने की क्षमता: | 1 पीसी / माह |

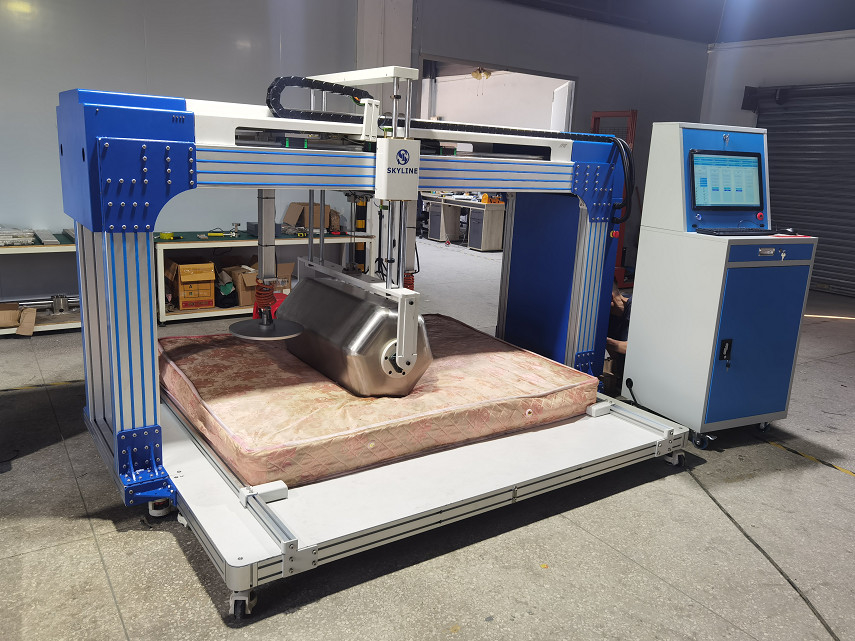

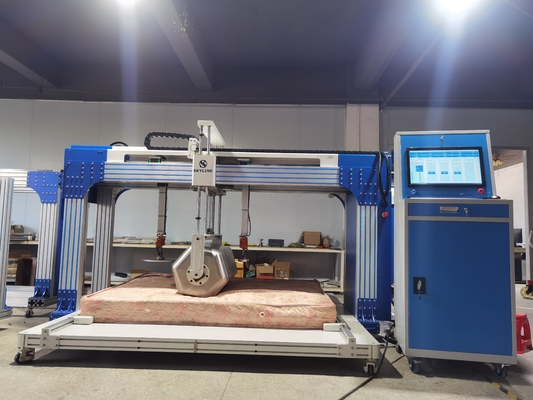

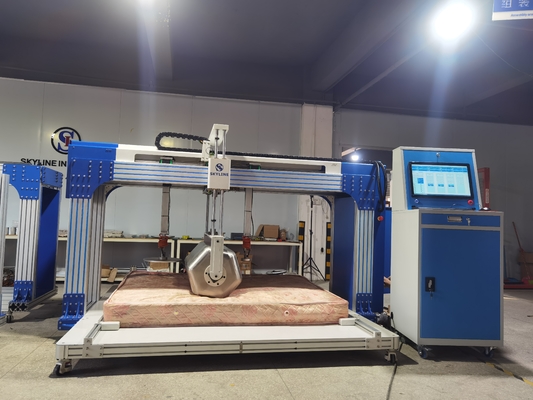

उत्पाद का परिचय
किसी भी प्रकार के गद्दे और बॉक्स स्प्रिंग यूनिट (सामग्री की परवाह किए बिना) की स्थायित्व और कठोरता निर्धारित करने के लिए दीर्घकालिक उपयोग की स्थिति का अनुकरण करना।
गद्दे स्थायित्व परीक्षक का उपयोग बॉक्सस्प्रिंग गद्दे, इनरस्प्रिंग गद्दे, पॉलीयूरेथेन गद्दे के लिए किया जाता है
परीक्षण मानक
EN1957, ASTM F1566, QB/T1952-2, GB/T26706
तकनीकी मापदंड
| क्षमता | 2kN सेंसर*1 | |
| सर्वो मोटर | 0.4kW*2,1.5kW*1 | |
| सिलेंडर स्ट्रोक | स्ट्रोक 500 मिमी, अधिकतम जोर 1.39kN | |
| नियंत्रण मोड | पीएलसी और एलसीडी टच स्क्रीन | |
| परीक्षण गति | 10×20 बार/मिनट ((GB/EN 16±2 बार/मिनट,ASTM 20 बार/मिनट MAX) | |
| रोलिंग स्ट्रोक | जीबी/एन रोलिंग 250 मिमी केंद्र से बाएं और दाएं | अगर 70% गद्दे के केंद्र से कुल रोलिंग दूरी, और अधिकतम 965 मिमी है |
| रोलिंग ड्राइव | सिंक्रोनस बेल्ट ड्राइव के साथ सर्वो मोटर | |
| डिटेक्टर की सटीकता | विस्थापन सटीकताः±0.1mm; लोडिंग सटीकता ±0.1N ((0.1-480N) | |
| रोलर | GB/EN गोल सिलेंडर:140kg, लंबाई 1000mm, व्यास 300mm, R20mm | एएसटीएम हेक्सागोनल बैरलः 109 किलोग्राम, लंबाई 36±3in ((915±75mm) |
| रोलिंग थकान परीक्षण | GB/EN गोल सिलेंडरः 30000 चक्र | एएसटीएम हेक्सागोनल बैरलः100000 चक्र |
| बिस्तर के किनारे की स्थायित्व परीक्षण | क्षमता 1000N, परीक्षण चक्र 5000 | |
| अधिकतम गद्दे का आकार | 2200x2000x400 मिमी ((L*W*H) | |
| विद्युत आपूर्ति | 1 ¢ AC 220V 50Hz | |
| वायु स्रोत | ≥6kg/cm2 | |
| मुख्य परीक्षण आइटम | रोलिंग थकान परीक्षण, कठोरता परीक्षण, ऊंचाई हानि परीक्षण | |
स्थायित्वपरीक्षण
| रोलर | GB/EN गोल सिलेंडर:140kg, लंबाई 1000mm, व्यास 300mm, R20mm | एएसटीएम हेक्सागोनल बैरलः 109 किलोग्राम, लंबाई 36±3in ((915±75mm) |
| रोलिंग थकान परीक्षण | GB/EN गोल सिलेंडरः 30000 चक्र | एएसटीएम हेक्सागोनल बैरलः100000 चक्र |
| गद्दे का अधिकतम आकार | 2.2m×2.5m | |
| परीक्षण गति | 0-20r/min | |
| नियंत्रण विधि | पीएलसी+ टच स्क्रीन | |
| आयाम | 3000 मिमी × 1510 मिमी × 2010 मिमी | |
| शक्ति | AC220V±10%, 50/60Hz, एकल चरण | |
| सहायक उपकरण | एक हेक्सागोनल बैरल, सिलेंडर वजन | |
| रोलिंग स्ट्रोक समायोजित करने के लिए विभिन्न गद्दे के अनुसार (सीमा स्विच स्थिति समायोजित) | ||
| घर्षण का निर्देशांक कम, गद्दे पर पूर्ण ड्रम वजन सुनिश्चित करें। | ||
| एलसीडी टच स्क्रीन डिस्प्ले आसान नियंत्रण और सेटिंग प्रदान करता है | ||
ऊंचाई हानि और कठोरता परीक्षण
| लोडिंग प्लेट | (EN1957):355 मिमी व्यास, गोलाकार वक्रता त्रिज्या 800 मिमी सामने के किनारे वक्रता त्रिज्या 20 मिमी |
| लोड करने की गति | 20 ~ 300 मिमी/मिनट |
| परीक्षण चलाना | 500 मिमी |
| क्षमता | 200 किलो |
बिस्तर के किनारे का स्थायित्व परीक्षण (EN)
| परीक्षण भार क्षमता | 1000N |
| परीक्षण चक्र | 5000 |
| ड्राइविंग विधि | वायु सिलेंडर |
| प्रतीक्षा समय | (3+/-1) के लिए बनाए रखें |
विशेषताएं
1. पूरी मशीन फ्रेम उच्च गुणवत्ता वाले एल्यूमीनियम से बना है, स्मार्ट और सुरुचिपूर्ण आकार के साथ
2डेल्टा ब्रांड पीएलसी और सर्वो मोटर्स
3मशीन विन्यास दो मोटर्स, एक रोलर की ऊर्ध्वाधर दिशा के लिए जिम्मेदार है, और अन्य ड्रम ड्राइव की क्षैतिज दिशा के लिए जिम्मेदार है,दोनों मोटर्स का प्रयोग DELTA सर्वो मोटर में किया जाता है
4. मशीन विन्यास अलार्म डिवाइस, सुरक्षित संचालन का संकेत
5इलेक्ट्रिक लिफ्ट रोलर, संचालित करने में आसान है।
6. बड़े रंगीन टच पैनल के साथ पीएलसी नियंत्रक
7. पूर्व निर्धारित चक्रों के पूरा होने के बाद स्वचालित रूप से बंद हो जाता है
8. अधिक चलती सीमा संरक्षण
9. लकड़ी का रोलर कोमलता से गद्दे की सतह से संपर्क करता है
