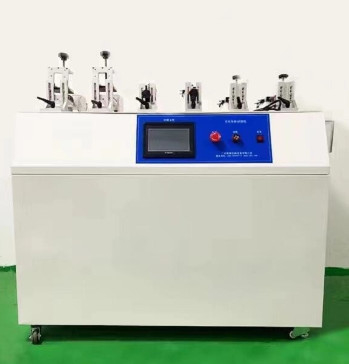

उच्च गुणवत्ता वाले 6 स्टेशन स्विच धीरज परीक्षक कम कीमत के साथ

स्विच धीरज परीक्षक का अवलोकन

यह परीक्षक GB2099 के संबंधित प्रावधानों के अनुसार बनाया गया है।1, GB174651, GB15092।1, और घरेलू और इसी तरह के उपयोग के लिए स्विच उत्पादों के जीवन परीक्षण उपकरण का परीक्षण करने के लिए प्रयोग किया जाता है।

और लोड बॉक्स से कनेक्ट कर प्लग और सोकेट और युग्मक और उपकरण स्विच के विद्युत जीवन का परीक्षण करने के लिए।

विद्युत सहायक उपकरण और घरेलू उपकरण निर्माताओं के गुणवत्ता निरीक्षण विभाग द्वारा गुणवत्ता नियंत्रण और गुणवत्ता निरीक्षण के लिए उपकरणों का परीक्षण करना आवश्यक है।

II. निर्माण

स्विच और प्लग सॉकेट जीवन परीक्षण मशीन सिलेंडर को शक्ति करने के लिए अपनाती है, प्लग स्थिरता के साथ स्लाइड असेंबली को ड्राइव करती है, ताकि एक दूसरे के साथ रैखिक आंदोलन हो सके,ताकि चालू और बंद क्रिया को पूरा किया जा सकेइसकी क्रिया आवृत्ति और चालू/बंद समय पीएलसी (प्रोग्राम करने योग्य नियंत्रक) और टच स्क्रीन द्वारा नियंत्रित किया जाता है, जिसे संचालित करना आसान और नियंत्रित करना विश्वसनीय है।

मुख्य तकनीकी मापदंड

1परीक्षण सामग्री की संख्याः छह स्टेशनों, जिसमें एक या दो स्टेशनों के घूर्णी स्विच परीक्षण, तीन या चार स्टेशनों के रॉकर स्विच परीक्षण और पांच या छह स्टेशनों के पुश-बटन स्विच परीक्षण शामिल हैं।

2. परीक्षण गतिः बटन स्विचः 5 ~ 60 बार / मिनट समायोज्य; घूर्णी स्विच 1 ~ 10 बार / मिनट समायोज्य (नोटः एक चक्र के लिए एक बार) ।

3परीक्षणों की संख्याः 1 ~ 999999 बार सेट किया जा सकता है।

4चालू समयः 0 ~ 999.9 सेकंड (मिनट) समायोज्य।

5. डिस्कनेक्ट समयः 0 ~ 999.9 सेकंड (मिनट) समायोज्य;

6. घूर्णन गतिः 5 ° ~ 360 ° / एस सेट किया जा सकता है

7. घूर्णन कोणः 5 ° ~ 7200 ° सेट किया जा सकता है

8गियर की संख्याः 1 ~ 10 गियर सेट किया जा सकता है

9घूर्णन मोडः घड़ी की दिशा में घूर्णन, स्टेपर मोटर सटीक स्थिति

10बिजली की आपूर्तिः AC220V / 50Hz.

11उपयोग का वातावरणः तापमान 0 ~ 40 °C, सापेक्ष आर्द्रता ≤ 85%, कोई हिंसक हिला, झटका, कंपन और गैर संक्षारक वायु स्थान नहीं।

IV. परीक्षण इंटरफ़ेस

नियंत्रण प्रणाली एक टच स्क्रीन का उपयोग करता है. कार्यों का चयन और पैरामीटर सेटिंग करते समय, बस स्क्रीन पर निर्देशों के अनुसार अपनी उंगली के साथ उस समारोह विकल्प के लिए बटन दबाएं,और स्क्रीन फिल्म को नुकसान से बचने के लिए जोर से दबाएं नहीं.

स्टेशन 1: स्टेशन 1 परीक्षण इंटरफ़ेस में प्रवेश करें.

अन्य कार्यस्थान एक कार्यस्थान के समान हैं

1.स्क्रीन खोलें

चित्र 1.

2. रोटरी स्विच परीक्षण (स्टेशन 1 या स्टेशन 2)

                                                              चित्र 2

(1) परीक्षणों की संख्याः प्रत्येक स्टेशन के परीक्षण की वास्तविक संख्या प्रदर्शित करें, और लाल बॉक्स सेटिंग्स की संख्या है।

(2) गियर समय अंतरालः गियर सेट करने का समय अंतराल 0-99.9S सेट किया जा सकता है।

(3) परीक्षण कोणः 5° ~ 360° सेट किया जा सकता है

(4) गियर सेटिंगः नमूना गियर की संख्या सेट करें

(5) परीक्षण गतिः 5° ~ 360° / एस सेट किया जा सकता है

ऑपरेशन की स्थितिः परीक्षण के दौरान चमकती है, रुकने पर चमकती नहीं है।

(7) पहचान विकल्पः हाँ अलार्म तब होता है जब उत्पाद में दोष लंबे समय तक गुजरता है या लंबे समय तक टूट जाता है;नहीं नमूना के अच्छे या बुरे का पता नहीं लगाता और परीक्षणों की संख्या तक पहुंचने पर रुक जाता है.

(8). स्टार्टः जब दबाया जाता है तो प्रत्येक स्विच को स्टार्ट करें

(9) रोकना: दबाए जाने पर बिट स्विच परीक्षण रोकना।

(10) साफः बिट स्विच के परीक्षणों की संख्या को साफ करें।

अलार्म रिलीज़ः जब अलार्म होता है, तो अलार्म को बंद करने के लिए इस बटन को दबाएं।

(12) उत्पत्ति की पुष्टिः नमूना उत्पत्ति को मैन्युअल रूप से समायोजित करने के बाद, नमूना स्विच की सुरक्षा के लिए, उत्पत्ति की पुष्टि शुरू करने के लिए, उत्पत्ति की पुष्टि नहीं करने के लिए शुरू नहीं किया जा सकता।

3.रोकर स्विच और पुश बटन स्विच परीक्षण (स्टेशन 3-6)

चित्र 3

(1) परीक्षणों की संख्याः प्रत्येक स्टेशन पर परीक्षणों की वास्तविक संख्या प्रदर्शित करें, लाल बॉक्स सेट संख्या है।

(2) चालू होने का समयः परीक्षण के दौरान प्रत्येक स्टेशन के चालू होने का समय सेट/प्रदर्शन करें।

(3) स्ट्रोक सेटिंगः खींचने की पट्टी के स्ट्रोक सेटः 0-50MM सेट किया जा सकता है

(4) डिस्कनेक्शन का समयः परीक्षण के दौरान प्रत्येक स्टेशन के डिस्कनेक्शन का समय सेट/प्रदर्शन करें।

(5) गति सेटिंगः 0-100MM/S सेट किया जा सकता है

(6) संचालन की स्थितिः परीक्षण के दौरान चमकती है, रुकने पर चमकती नहीं है

(7) पहचान के विकल्प: हाँ अलार्म तब होता है जब उत्पाद एक दोष का उत्पादन करता है लंबे समय तक या लंबे समय तक ब्रेक; नहीं नहीं नमूना के अच्छे या बुरे का पता लगाने, परीक्षणों की संख्या तक पहुंचने पर रोक

(8) प्रारंभः जब दबाया जाता है तो प्रत्येक स्विच को प्रारंभ करें

(9) स्टॉपः दबाए जाने पर बिट स्विच परीक्षण को रोकें।

(10) साफः बिट स्विच के परीक्षण डेटा को साफ करें।

अलार्म रिलीज़ः जब अलार्म रिलीज़ होता है तो इस बटन को दबाएं।

V. संचालन विधि

1घुमावदार स्विच की स्थापना।

नमूने की स्थापनाः पहले घुमावदार स्विच को प्रारंभिक स्थिति में घुमाने के लिए स्थापित करें, फिर घुमावदार स्विच को सही फिटिंग पर क्लैंप करें,और फिर एक विशेष हैंडग्रिप के साथ चक पर घूर्णी सिर क्लैंप (नीचे चित्र देखें)

2- रॉक/की स्विच की स्थापना।

घुमावदार / कुंजी स्विच को फिक्स्चर में कसकर माउंट करें और स्थिति को ऊपर, नीचे, बाएं और दाएं समायोजित करें

3.परीक्षण विधि

(1) नमूना स्थापित करें और स्थिति को समायोजित करें, इसे हाथ से इंगित करें ताकि परीक्षण के तहत स्विच को सामान्य रूप से चालू और बंद किया जा सके।

(2) सभी परीक्षण मापदंडों को परीक्षण आवश्यकताओं के अनुसार सेट करें।

(3) नमूना के अच्छे या बुरे का पता लगाने के बिना परीक्षण करें, कोई पहचान का चयन न करें, सेट संख्या तक पहुंचने के बाद रोकें।

(4) परीक्षण के दौरान नमूना का अच्छा या बुरा पता लगाएं, नमूना लोड टर्मिनल पर रखें और पहचान करने का विकल्प चुनें।

(5) "प्रारंभ" कुंजी दबाएं, परीक्षण शुरू होता है, "रोक" कुंजी दबाएं, परीक्षण बंद हो जाता है। जब परीक्षण एक पूर्वनिर्धारित संख्या में बार तक पहुँचता है, परीक्षण स्वचालित रूप से बंद हो जाता है, परीक्षण डेटा को शून्य करने के लिए "शून्य" दबाएं।

(6) परीक्षण के बाद, बिजली बंद कर दें।

स्विच और लोड वायरिंग

VI. चेतावनी

1उपकरण को बार-बार साफ किया जाना चाहिए।

2कार्य के दौरान चलती भागों की गति को कृत्रिम रूप से अवरुद्ध करने से बचें।

गोला को जमीन पर होना चाहिए।
