बीएस 6387 और आईईसी 60331-11 तार और केबल आग के प्रतिरोध यांत्रिक झटके परीक्षक

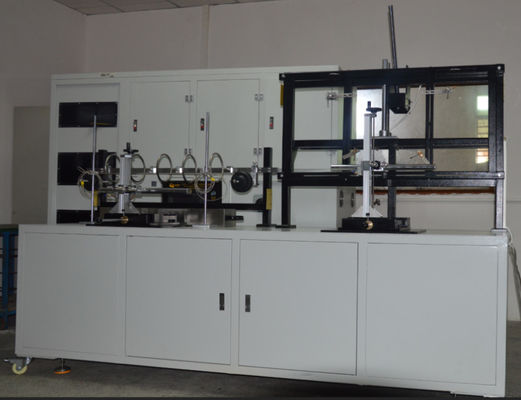

SL-7606 तार और केबल अग्नि यांत्रिक आघात प्रतिरोध परीक्षक

अनुप्रयोग

यह परीक्षण उपकरण उन केबलों के परीक्षण के लिए उपयोग किया जाता है जिन्हें आग अकेले या आग के साथ झटके के अधीन होने पर सर्किट अखंडता बनाए रखने की आवश्यकता होती है, जहाँ परीक्षण की स्थिति नियंत्रित ताप उत्पादन वाली लौ पर आधारित होती है
जो कम से कम 750°C के तापमान या कम से कम 830°C के तापमान पर झटके के साथ आग के अनुरूप है।

परीक्षण मानक

BS 6387, IEC 60331 (ग्राहक की आवश्यकता)
IEC: IEC 60331-11&12:2002, IEC 60331-21~23:1999
IEC 60331 आग की स्थिति में विद्युत केबलों के लिए परीक्षण सर्किट अखंडता
IEC 60331 भाग 11 कम से कम 750°C के ज्वाला तापमान पर अकेली आग
IEC 60331 भाग 21 0.6/1kV तक और सहित रेटेड वोल्टेज वाले केबल
IEC 60331 भाग 12 कम से कम 830°C के ज्वाला तापमान पर झटके के साथ आग
IEC 60331 भाग 31 झटके के साथ आग 0.6/1kV तक और सहित रेटेड वोल्टेज वाले केबल

आयाम: 1750 मिमी (W) x 680 मिमी (D) x 1400 मिमी (H); वजन: 160 किग्रा

उपकरण संरचना

1) अकेली आग का प्रतिरोध
2) पानी के साथ आग का प्रतिरोध
3) आग यांत्रिक आघात का प्रतिरोध

BS 6387 2013

जल स्प्रे उपकरण

पानी के साथ आग के प्रतिरोध के लिए प्रोटोकॉल W

उपकरण



यांत्रिक आघात उपकरण

यांत्रिक आघात के साथ आग के प्रतिरोध के लिए प्रोटोकॉल Z

उपकरण




मशीन की विशेषता

1. नमूना समर्थन उपकरण ऐसा होना चाहिए कि केबल या केबल नमूने के शीथ या संरक्षित सिरे को क्षैतिज रूप से समर्थित किया जाए। नमूने का एक सिरा एक निश्चित क्लैंप द्वारा जकड़ा जाता है ताकि गति को रोका जा सके, और दूसरा सिरा नमूने, केबल या केबल के मध्य भाग को 300 मिमी की दूरी पर दो धातु की अंगूठियों द्वारा समर्थित करता है। धातु की अंगूठी और समर्थन उपकरण के अन्य धातु के हिस्से अच्छी तरह से ग्राउंडेड होते हैं। धातु की अंगूठी का आंतरिक व्यास लगभग 150 मिमी होता है, और 10±2 मिमी व्यास वाली गोल छड़ का उपयोग किया जाता है।

2. प्रज्वलन स्रोत अमेरिकी AGF प्रोपेन रिबन बर्नर है जिसकी नोजल की लंबाई 500 मिमी और नोजल
नाममात्र चौड़ाई 15 मिमी है। नोजल में 1.32 मिमी के नाममात्र व्यास और 3.2 मिमी के केंद्र दूरी के तीन पंक्तियाँ होती हैं। नोजल के प्रत्येक तरफ एक
छोटे छेद होते हैं जो लौ को बनाए रखने के लिए गाइड छेद के रूप में काम करते हैं, और आयामी सहनशीलता ±5% है;

3. आयातित मास फ्लो कंट्रोलर गैस और हवा के प्रवाह को नियंत्रित करता है, और पढ़ने की सटीकता 1.5% से कम नहीं है;
4. आयातित दबाव कम करने वाला वाल्व 0.1Mpa±3pa का आउटलेट दबाव प्रदान कर सकता है;
5. आयातित दबाव गेज, 0-200kpa दबाव सीमा प्रदान कर सकता है;
6. बर्नर तापमान अंशांकन के लिए 1.5 मिमी व्यास वाला आयातित ओमेगा थर्मोकपल;
7. जलने के परीक्षण का समय निर्धारित कर सकता है, और स्वचालित रूप से गैस काट सकता है;
8. मानक परीक्षण सॉफ्टवेयर, बर्नर अंशांकन तापमान, प्रोपेन प्रवाह, हवा का प्रवाह प्रदर्शित कर सकता है;
9. परीक्षण 0.6/1.0 केवी और उससे कम के रेटेड वोल्टेज वाले केबलों पर लागू होता है;
10. परीक्षण के दौरान, निरंतरता निरीक्षण के लिए उपयोग की जाने वाली धारा केबल के सभी
कंडक्टरों से गुजरनी चाहिए। यह धारा तीन-चरण स्टार ट्रांसफार्मर द्वारा प्रदान की जाती है।
ट्रांसफार्मर में रिसाव धारा की अनुमति होने पर आवश्यक परीक्षण वोल्टेज बनाए रखने के लिए पर्याप्त क्षमता होती है।
नमूने के दूसरे सिरे पर, प्रत्येक कंडक्टर या कंडक्टरों के प्रत्येक सेट को एक पॉइंटिंग डिवाइस
(एलईडी संकेतक) से जोड़ा जाता है ताकि एक धारा बन सके जिससे कंप्यूटर सॉफ्टवेयर में डेटा प्राप्त किया जा सके;
11. वोल्टेज सेटिंग कंप्यूटर द्वारा दर्ज की जा सकती है, स्वचालित रूप से वोल्टेज मान सेट किया जा सकता है। पैनल बटन के माध्यम से वोल्टेज को ठीक किया जा सकता है;

12. परीक्षण सर्किट धारा सुरक्षा एक फ्यूज को अपनाती है और GB 13539.5 में निर्दिष्ट D II प्रकार के अनुरूप है।
फ्यूज मानक 2A। बदलने में आसान। और प्रत्येक परीक्षण सर्किट की सुरक्षा के लिए आयातित लघु सर्किट ब्रेकर का उपयोग करें;
13. परीक्षण केबल के वर्तमान और वोल्टेज डेटा सभी द्वितीयक उपकरण से गुजरते हैं, डिजिटल रूप से प्रदर्शित होते हैं, परीक्षण वर्तमान सटीकता 0.001A है, और वास्तविक वर्तमान 0.25A सबसे अच्छा परीक्षण वर्तमान है;

14. सभी धाराओं और वोल्टेज का वास्तविक समय माप डेटा कंप्यूटर द्वारा एकत्र किया जाता है और वर्तमान और वोल्टेज वक्र उत्पन्न करता है, आग की स्थिति में प्रत्येक केबल के वर्तमान और वोल्टेज वक्र दिखाता है, और अग्नि प्रतिरोध प्रदर्शन निर्धारित करता है। आग के समय के एक फ़ंक्शन के रूप में केबल का आगे विश्लेषण किया जा सकता है। अंतिम डेटा कंप्यूटर डेटाबेस में संग्रहीत किया जाता है और आसान पहुंच के लिए एक मानक रिपोर्ट उत्पन्न की जाती है;

15. परीक्षण से पहले ज्वाला तापमान का अंशांकन, आयातित बख्तरबंद थर्मोकपल को कैलिब्रेट किया जाता है, अंशांकन तापमान कम से कम 10 मिनट के लिए कंप्यूटर द्वारा एकत्र किया जाता है, और कंप्यूटर में आग मोड का चयन किया जाता है। आग आपूर्ति मोड के अनुसार, कंप्यूटर एकत्र तापमान के अनुसार स्थिर-अवस्था नमूनाकरण और अंतर गणना करता है, और एक सत्यापन रिपोर्ट देता है। रिपोर्ट को सहेजें और डेटाबेस में स्टोर करें ताकि सत्यापन की विश्वसनीयता और अधिकार सुनिश्चित हो सके;

16. परीक्षण के दौरान, गैस और सहायक हवा दोनों मास फ्लो कंट्रोलर होते हैं, और वेंटुरी मिश्रित होते हैं,
कंप्यूटर स्वचालित रूप से प्रवाह वाल्व को नियंत्रित करता है, और डेटा डेटाबेस में वास्तविक समय में दर्ज किया जाता है।
कंप्यूटर स्वचालित रूप से गैस और सहायक हवा के अनुपात को नियंत्रित करता है ताकि दहन पूरी तरह से हो सके, एक
स्थिर लौ उत्पन्न हो सके और लौ के तापमान को स्थिर किया जा सके;
17. जब सर्किट सामान्य रूप से चालू होता है, तो प्रत्येक सर्किट आयातित संकेतक प्रकाश को अपनाता है। जब लौ की स्थिति के तहत लाइन अधूरी होती है, तो संबंधित सर्किट संकेतक बुझ जाता है। कंप्यूटर
स्वचालित रूप से वर्तमान स्थिति निर्धारित करता है और ध्वनि और प्रकाश अलार्म को नियंत्रित करता है।

अनुप्रयोग: तार और केबल अग्नि परीक्षक का उपयोग वायरिंग या ग्रिड के लिए केबल के अग्नि प्रतिरोध का परीक्षण करने के लिए किया जाता है,
और सर्किट की अखंडता को बनाए रखने के लिए केबल का परीक्षण करने के लिए 750°C और 950°C से कम नहीं की लौ में जलता है।

मुख्य पैरामीटर

1. ताप स्रोत: रिबन प्रकार प्रोपेन गैस बर्नर
2. क्रॉस छेदों की 3 पंक्तियों के साथ संरचित, बर्नर की औसत सामने की चौड़ाई: 15 मिमी, छेद का व्यास: 1.32 मिमी,
केंद्रों के बीच दूरी: 3.2 मिमी।
3. बर्नर प्लेट के दोनों चेहरों पर लौ संरक्षण के लिए एक पॉलिश छेद पंक्ति।
4. तापमान की जांच के लिए बर्नर केंद्र रेखा के बाईं और दाईं ओर 45 मिमी की दूरी पर दो थर्मोकपल क्षैतिज रूप से स्थापित किए गए हैं।
5. गैस और हवा के प्रवाह को नियंत्रित करने के लिए मास फ्लो कंट्रोलर, सटीकता 1.5% से कम नहीं है।
6. सॉफ्टवेयर बर्नर अंशांकन तापमान, प्रोपेन और हवा की प्रवाह दर आदि दिखा सकता है।
7. धारा तीन-चरण स्टार ट्रांसफार्मर द्वारा प्रदान की जाती है जिसमें सर्किट अखंडता बनाए नहीं रखी जा सकने पर आवश्यक परीक्षण वोल्टेज बनाए रखने के लिए पर्याप्त क्षमता होती है।
8. कंडक्टर कनेक्शन संकेतक (एलईडी संकेतक) एक धारा बनाने के लिए।
9. वोल्टेज मान सॉफ्टवेयर द्वारा स्वचालित रूप से सेट किया जाता है और पैनल नियंत्रक द्वारा समायोजित किया जाता है।
10. वर्तमान और वोल्टेज डेटा का डिजिटल प्रदर्शन, वर्तमान की सटीकता 0.001A है।
11. 2A के फ्यूज का उपयोग करके वर्तमान सुरक्षा।
12. सभी वर्तमान और वोल्टेज का वास्तविक समय माप डेटा कंप्यूटर द्वारा एकत्र किया जाता है, और वर्तमान और वोल्टेज के वक्र उत्पन्न होते हैं।
13. जब सर्किट अखंडता बनाए नहीं रखी जा सकती है, तो संबंधित संकेतक लैंप बुझ जाता है, कंप्यूटर
स्वचालित रूप से स्थिति निर्धारित करता है और समय रिकॉर्ड करता है, और ध्वनि और प्रकाश अलार्म भेजता है।
