उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | SKYLINE |
प्रमाणन: | CE |
मॉडल संख्या: | एसएल817 |
न्यूनतम आदेश मात्रा: | एक इकाई |
---|---|
मूल्य: | negotiated |
पैकेजिंग विवरण: | प्लाईवुड केस |
प्रसव के समय: | 20 कार्यदिवस |
भुगतान शर्तें: | टी/टी, एल/सी, वेस्टर्न यूनियन, मनीग्राम |
आपूर्ति की क्षमता: | 1 यूनिट / महीना |
क्षितिज: | एनबीएस धुआं घनत्व चैंबर | प्रकाश किरण का व्यास: | Approx. लगभग। 38mm 38 मिमी |
---|---|---|---|
नमूने का तापमान: | 23±2°C | सापेक्षिक आर्द्रता: | 50±5℅ |
फोटोमीटर की सटीकता: | ±3% | वजन: | 210 किग्रा |
हाई लाइट: | उच्च सटीकता Nbs धुआं घनत्व कक्ष,तार उत्पाद Nbs धुआं घनत्व कक्ष,केबल उत्पाद Nbs धुआं कक्ष |

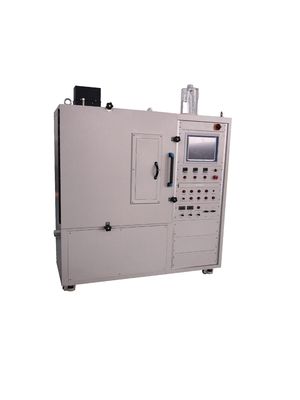

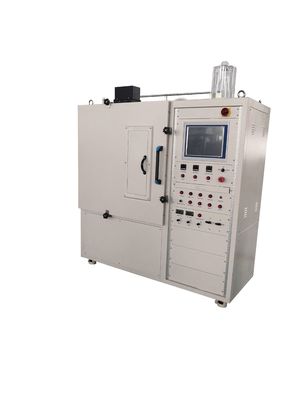

एनबीएस धूम्रपान घनत्व कक्ष परीक्षण विधि राष्ट्रीय मानक और प्रौद्योगिकी संस्थान (एनबीएस के पूर्ववर्ती) से है और इसे कई परीक्षण क्षेत्रों में बढ़ावा दिया गया है और लागू किया गया है।इस परीक्षण विधि का उपयोग रेल पारगमन के लिए प्लास्टिक उत्पादों और गैर धातु सामग्री का पता लगाने के लिए किया जा सकता हैगैर धातु सामग्री, तार और केबल उत्पादों आदि के धुएं घनत्व ग्रेड; परीक्षण विधि के अनुसार, सामान्य रूप से लागू मानक एएसटीएम ई 662, आईएसओ 5659-2 हैं,और सैन्य मानक में NES 711 धुआं घनत्व परीक्षण विधि; पहले की निर्माण सामग्री धुआं घनत्व परीक्षक विधि में अधिक सटीक परीक्षण परिणाम हैं,और ऑप्टिकल सेंसर बॉक्स में धुआं गैस सामग्री के मामूली परिवर्तन को पकड़ने के लिए एक अधिक सटीक photomultiplier ट्यूब का उपयोग करता है; यदि अन्य परीक्षण उपकरणों का चयन किया जाता है, जैसे कि Dräger गैस का पता लगाने ट्यूब, विमानन मानक धुआं विषाक्तता परीक्षण कर सकते हैं, और FTIR फूरियर परिवर्तन अवरक्त डिवाइस के साथ डॉक,धुआं गैसों की मात्रा का गुणात्मक और मात्रात्मक विश्लेषण पूरा कर सकता है.
नमूना का तापमान | 23±2°C |
सापेक्ष आर्द्रता | 50±5c/o |
नमूना का आकार | नमूना की लंबाई और चौड़ाई सभी 75±0.5 मिमी, मोटाई 1±0.2 मिमी, फोम और प्लास्टिक की मोटाई 8±0.5 मिमी है |
भट्ठी का विकिरण स्तर | नमूना की सतह 2.5±0.05W/cm2 है |
भट्ठी और नमूना सतह के बीच की दूरी | 38 मिमी |
जलती हुई गैस | प्रोपेन गैस और शुद्धता ≥ 95 है |
कक्ष का मापन | L1110mm * W750mm * H2040mm |
धूम्रपान बॉक्स का आकार | L914mm * W610mm * H914mm |
प्रकाश किरण का व्यास | लगभग. 38 मिमी |
परीक्षण सीमा | 1) ऑप्टिकल पारदर्शिता 100%-0.00001% है2) धुआं घनत्व ग्रेड 0-924 6 अलमारियों के लिए है, स्वचालित ट्रांसमिशन |
परीक्षण मोड | गैर-ज्वलनशील मोड और ज्वलनशील मोड |
फोटोमीटर की सटीकता | ± 3% |
विनिमय अलमारियों की सटीकता | धूम्रपान घनत्व मूल्य के लिए ±7 |
विद्युत आपूर्ति | 3-चरण 380±10%V/AC, 50Hz है |
1कक्ष के आंतरिक आयाम 914 मिमी±3 मिमी लंबे, 914 मिमी±3 मिमी ऊंचे और 610 मिमी±3 मिमी गहरे हैं।
2आंतरिक सतह टेफ्लॉन कोटिंग से बनी है, जो रासायनिक हमले और संक्षारण के प्रतिरोधी है और आसानी से साफ होती है।
3परीक्षण कक्ष जिसमें पूरी चौड़ाई से खुलने वाले दरवाजे हों, जिससे नमूना लोड करने और कक्ष की सफाई के लिए आसान पहुंच हो सके।
4. एक अवलोकन खिड़की के साथ एक hinged सामने घुड़सवार दरवाजे के साथ प्रदान किया और प्रकाश को कक्ष में प्रवेश करने से रोकने के लिए खिड़की के लिए एक हटा दिया अपारदर्शी दरवाजे ढक्कन.
5कमर की दीवारों को पहले से गर्म किया जाता है ताकि उपकरण को आसान से शुरू किया जा सके और उपकरण का संचालन सुविधाजनक हो सके।
6सुरक्षा ब्लो-आउट पैनल, आसानी से प्रतिस्थापित, परीक्षण विधि के सुरक्षित संचालन की अनुमति देता है।
7. दो ऑप्टिकल खिड़कियां, प्रत्येक का व्यास 75 मिमी है, जो कैबिनेट के ऊपर और नीचे लगाए गए हैं।
8प्रकाश मापने की प्रणाली में एक दीपक और एक प्रकाशवर्धक ट्यूब शामिल है।
9प्रकाश पथ में रेंज-एक्सटेंशन फिल्टर के साथ सुसज्जित, किसी भी पैमाने के तहत उपकरण की सटीकता को समायोजित करता है।
10शंक्वाकार हीटर - एक ट्रिंक्टेड शंक्वाकार के रूप में घुमाया जाता है, 230 वी पर 2600 वाट का नामित किया जाता है, जिसमें 50 किलोवाट/एम 2 का गर्मी उत्पादन होता है।
11.आटो स्प्लिट शटर स्वचालित रूप से नमूना को विकिरण प्रेषित करने के लिए खोला, स्पार्क इग्निटर नमूना को प्रज्वलित करने के लिए।
12. हीट फ्लक्स मीटर - नमूनों की सतह पर 0-100KW/m2 के दायरे में विकिरण स्तर को स्थापित करने के लिए।
13. ओवन हीटर, 110 वी पर 550W के नामित, 25 kW/m2 के गर्मी उत्पादन के साथ।
14नमूना की गति वायु सिलेंडर द्वारा स्वचालित रूप से नियंत्रित की जाती है।
15.प्रतीकों की सतह पर विकिरण स्तर को निर्धारित करने के लिए हवा से ठंडा कैलोरीमीटर।
16. बिना पायलट लौ और पायलट लौ मोड के साथ प्रदान किया गया. हवा और प्रोपेन की डिजिटल प्रदर्शन प्रवाह दर.
17विषाक्त गैसों के वैकल्पिक माप के लिए गैस माप पोर्ट प्रदान किए गए हैं।
18.19 विश्लेषण रैक, 15 टच स्क्रीन पैनल पीसी प्रकार पूरे नियंत्रण और स्वचालित परीक्षण के लिए।
19.DAQ ((डेटा अधिग्रहण) कार्यक्रम टच स्क्रीन पैनल पीसी के साथ नियंत्रित किया जा सकता है।
20.परीक्षण के परिणाम: प्रकाश प्रसारण, ऑप्टिकल घनत्व, द्रव्यमान ऑप्टिकल घनत्व (MOD), द्रव्यमान हानि दर, स्पष्ट बीम सुधार कारक आदि।
आवेदन यह जलती हुई सामग्रियों से धुएं के माप के लिए सबसे व्यापक रूप से स्वीकृत उपकरण है और ज्वलनशील और गैर-ज्वलनशील परिस्थितियों में विशिष्ट ऑप्टिकल घनत्व को मापता है।इसका उपयोग विषाक्त गैस के निष्कर्षण के लिए भी किया जाता है.
1. दुर्घटना के समय परीक्षक के व्यक्तिगत जोखिम को कम करने के लिए बॉक्स के अंदर एक विस्फोट प्रतिरोधी एल्यूमीनियम पन्नी उपकरण स्थापित करें;
2बक्से के ऊपर एक दबाव राहत बंदरगाह है, जो बॉक्स के आंतरिक दबाव को समायोजित करने के लिए दबाव विनियमन वॉल्यूम बोतल से जुड़ा हुआ है;
3. बॉक्स के ऊपर और बॉक्स के नीचे सिलेंडरों से लैस हैं जो स्वचालित रूप से श्वास और धुआं गैसों के निर्वहन के लिए स्थानांतरित किए जा सकते हैं;
4. 25KW/M2 गर्मी विकिरण आउटपुट प्रदान करने के लिए ASTM E662 विकिरण भट्ठी इकाई से लैस;
5. एएसटीएम E662 मानक छह सिर के बर्नर से लैस, ज्वलन परीक्षण के लिए उज्ज्वल भट्ठी के साथ संयुक्त;
6. हवा से ठंडा तांबा प्लेट कैलोरीमीटर प्रदान करें, जो परीक्षण के दौरान बैक कूलिंग विधि का उपयोग करके समायोजित किया जा सकता है;
7. आईएसओ 5659-2/जीबी/टी8323 विकिरण शंकु उपकरण से लैस, जो 50KW/एम2 गर्मी विकिरण उत्पादन प्रदान कर सकता है;
8. आईएसओ 5659-2/जीबी/टी8323 मानक खुली लौ बर्नर प्रदान करें, जिन्हें विकिरण शंकुओं के साथ मिलकर ज्वलनशील लौ के साथ परीक्षण किया जा सकता है;
9. मानक माप प्रमाण पत्र के साथ एसबी जल-कूल्ड हीट फ्लोमीटर प्रदान करें;
10. स्वयं परिसंचारी शीतलन जल स्रोत से लैस किया जा सकता है, बाहरी शीतलन जल स्रोत की आवश्यकता नहीं है, उपयोगकर्ताओं के लिए उपयोग करने के लिए आसान है;
11. एमओडी धुआं घनत्व परीक्षण और सामग्री के थर्मल वजन हानि परीक्षण के लिए वजन उपकरण से सुसज्जित;
12. सेंसर रेंज 0-2000g है, सटीकता 0.1g है;
13. NES 711 खुली लौ बर्नर और मिश्रण पंखे के साथ सुसज्जित;
14- विकिरण भट्ठी और विकिरण शंकु के बीच स्विचिंग को विमानन जोड़ों द्वारा जोड़ा जाता है,और उपयोगकर्ता बस प्लगिंग और अनप्लगिंग द्वारा विभिन्न मानक परीक्षण उपकरणों के बीच प्रतिस्थापन पूरा कर सकते हैं;
15. ऑप्टिकल बॉक्स बॉक्स के शीर्ष पर स्थापित है, प्रकाश स्रोत एक साइड विंडो प्रकार photomultiplier ट्यूब, एस -4 आवृत्ति प्रतिक्रिया, transmittance सटीकता 0.0001% तक पहुँच सकते हैं के रूप में स्वीकार किया जाता है;
16. धुआं घनत्व की स्थिति में परिवर्तन के अनुसार, स्वचालित रूप से साफ, फिल्टर और अंधेरे तीन गियर स्थिति में स्विच;
17. ND2 तटस्थ विस्तार फिल्टर कैसेट में स्थापित है, जो उपयोगकर्ता के लिए आत्म-कैलिब्रेट करने के लिए सुविधाजनक है, और परीक्षण के दौरान स्वचालित रूप से गियर स्थिति स्विच कर सकते हैं;
18. बॉक्स का निचला भाग एक दाग प्रकाश स्रोत है, जो समान स्पॉट आउटपुट प्रदान कर सकता है;
19. धुआं घनत्व परीक्षण बॉक्स एक एकीकृत डिजाइन है, एक टच स्क्रीन कंप्यूटर से लैस है, उपयोगकर्ता परीक्षण सॉफ्टवेयर का उपयोग कर सकते हैं, पूरी प्रक्रिया कंप्यूटर के लिए सेट और नियंत्रित है;
20. प्रिंटर डिवाइस के साथ आता है, परीक्षण समाप्त हो गया है, उपयोगकर्ता परीक्षण सॉफ्टवेयर के अनुसार एक परीक्षण रिपोर्ट प्रिंट कर सकता है।
मानक:
एएसटीएमः एएसटीएम E662
आईएसओःआईएसओ 5659-2
आईएमओःएफटीपीसी भाग 2
एनईएसःएनईएस 711
यह उपकरण मानकों (ASTM E 662, BS6401, ISO 5659, NES 711, NEPA 258, आदि) से संतुष्ट है।
आईएसओ 5659 शंक्वाकार उष्णकटिबंधीय ऊष्मा भट्टी का उपयोग करके, हम हीटिंग की स्थिति को 10KW/m2 से 5KW/m2 प्रति उपयोगकर्ता तक बदल सकते हैं।
एनईएस 711 के परीक्षण में, एएसटीएम ई 662 से भिन्न परीक्षण स्थितियों में गैर-ज्वलनशील परीक्षण और ज्वलनशील परीक्षण हैं।
आयाम:1560 मिमी (डब्ल्यू) x 2220 मिमी (एच) x 1060 मिमी ((डी)
वजनः 210 किलोग्राम
स्थापना की आवश्यकताएं
विद्युत: 110V AC 60Hz / 230V AC 50Hz, 30A
परिवेश का तापमानः 10°C से 35°C तक काम करना
आयामः 1560 मिमी (डब्ल्यू) x 2220 मिमी (एच) x 1060 मिमी ((डी)
गैस आपूर्तिः हवा और प्रोपेन का मिश्रण
आईएसओ 5659-2 प्लास्टिक ️ धुआं उत्पादन ️ भाग 2: एकल कक्ष परीक्षण द्वारा ऑप्टिकल घनत्व का निर्धारण (क्षैतिजशंक्वाकार उज्ज्वल भट्ठी)
ASTM E662 ठोस सामग्रियों से उत्पन्न धुएं के विशिष्ट ऑप्टिकल घनत्व के लिए मानक परीक्षण विधि (ऊर्ध्वाधर भट्ठी)
एनबीएस धुआं कक्ष क्या है?
NBS धुआं घनत्व कक्ष (ASTM E662) हैधूम्रपान अंधकार को मापने के लिए प्रयोग किया जाने वाला सबसे लोकप्रिय परीक्षण उपकरणइसके मानक उपयोग में, यह केवल ऊर्ध्वाधर अभिविन्यास में नमूनों को समायोजित कर सकता है।
धूम्रपान कक्ष का प्रयोग किस हेतु किया जाता है?
धुआं कक्ष वह क्षेत्र है जो चिमनी के फायरबॉक्स (जहां आप अपनी आग बनाते हैं) के ऊपर चिमनी के ठीक नीचे है। इस स्थान का उपयोग किया जाता हैधूम्रपान मिश्रण और एक गोलाकार गति में घुमावदार और धुआं में वृद्धि की अनुमति देने के लिए.
