उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | SKYLINE |
प्रमाणन: | CE |
मॉडल संख्या: | SL-FA01 |
न्यूनतम आदेश मात्रा: | एक इकाई |
---|---|
मूल्य: | negotiated |
पैकेजिंग विवरण: | प्लाईवुड केस |
प्रसव के समय: | 40 कार्य दिवस |
भुगतान शर्तें: | टी/टी, एल/सी, वेस्टर्न यूनियन, मनीग्राम |
आपूर्ति की क्षमता: | 1 यूनिट / महीना |

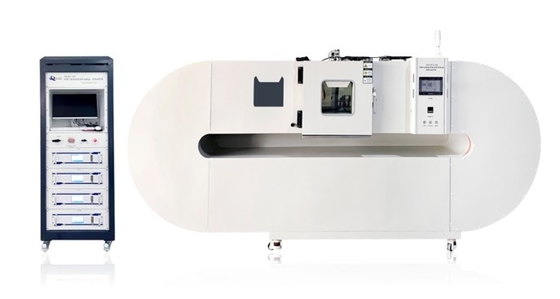

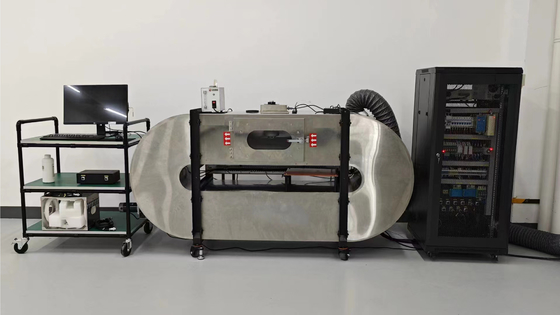

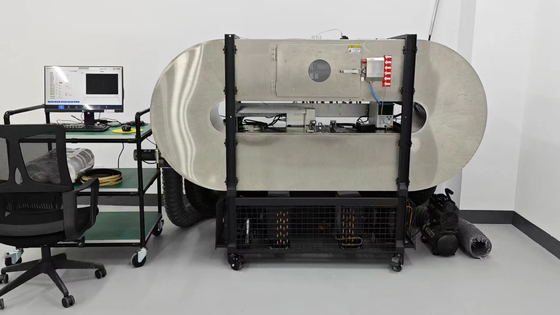

क्षितिज: | EN54-7/14604 धुआं आग डिटेक्टर परीक्षण सुरंग | मानकों: | EN54-7"बिंदु प्रकार के धुआं डिटेक्टर": EN14604 |
---|---|---|---|
परीक्षण क्षेत्र: | 425मिमी*425मिमी*1100मिमी | वायु प्रवाह की गति: | 0.8m/s±0.1m/s, 0.2m/s±0.04m/s, 1.0m/s±0.2m/s |
ऑप्टिकल माप लंबाई: | 1.1 मीटर से अधिक नहीं | emitter: | बीम तरंग दैर्ध्य 800nm ~ 950nm |
हाई लाइट: | धुआं आग डिटेक्टर परीक्षण सुरंग,EN54-7,EN14604 |
I. आवेदन का दायरा:
1.1 बिखरे हुए प्रकाश के अनुसार स्थापित सिविल इमारतों पर लागू,प्रसारित प्रकाश सिद्धांत (फोटोइलेक्ट्रिक सिद्धांत) स्वतंत्र धुआं-संवेदन आग का पता लगाने अलार्म के अलार्म का काम, बिंदु प्रकार के धुआं सेंसर प्रत्येक कार्यात्मक परीक्षण के लिए।
1.2 परीक्षण वस्तुएंः
1.2.1 प्रतिक्रिया सीमा परीक्षण
1.2.2 कार्य परीक्षण
1.2.3 ध्रुवीयता उलट परीक्षण
1.2.4 पावर-ऑन परीक्षण
1.2.5 पुनरावृत्ति परीक्षण;
1.2.6 अभिविन्यास परीक्षण;
1.2.7 स्थिरता परीक्षण;
1.2.8 वायु प्रवाह परीक्षण;
1.2.9 परिवेश प्रकाश परीक्षण;
1.2.10 उच्च तापमान परीक्षण
द्वितीय मानक
2.1 EN54-7"बिंदु प्रकार के धुआं डिटेक्टर": EN14604 के अनुरूप
मुख्य तकनीकी विशेषताएं:
3.1 रिंग बॉक्स: मॉड्यूलर डिजाइन, सेंसर प्री-होल के साथ, उत्पादन प्लग फ्रेम इंटरफ़ेस आरक्षित, अपग्रेड और विस्तार स्थान के साथ;
3.2 नियंत्रण भागः GXWORKS2 और GOOLMAYHMI विकास सॉफ्टवेयर द्वारा विकसित, स्पष्ट और सरल इंटरफ़ेस के साथ, यह स्वचालित रूप से अलार्म, वायु परिवर्तन, रिकॉर्ड, स्वचालित कोण रोटेशन की पहचान कर सकता है,हवा की गति स्विच करना, आदि, और परीक्षण मापदंडों जैसे हवा की गति, तापमान, एकाग्रता, और धुएं की वृद्धि दर प्रदर्शित;
3.3 ऑप्टिकल डेंसिटोमीटर: परावर्तनशील, कंपन पृथक्करण डिजाइन, स्वचालित शून्य सुधार, धूम्रपान प्रदूषण माप विचलन का स्वचालित सुधार;
3.4 परीक्षण धुआं: तरल पैराफिन एयरोसोल जनरेटर का प्रयोग। कणों के समान आकार का वितरण, स्थिर धुआं उत्पादन, कणों का आकार धुआं के कणों की संख्या का 90% से अधिक है।स्वचालित धुआं उत्पादन, नियंत्रण मेजबान द्वारा धुएं की वृद्धि दर के बंद-लूप नियंत्रण, स्वचालित रूप से पाइपलाइन से शेष धुएं को हटा देता है;
3.5 घुमावदार हवा, धुआं मिश्रण और हीटिंग सम्मिलन बॉक्सः छह घुमावदार प्रशंसक, पीडब्ल्यूएम नियंत्रण का उपयोग करने वाला प्रशंसक, दो-परत धुआं मिश्रण बोर्ड, एससीआर नियंत्रण हीटिंग रॉड;
3.6 मोटर चालित लिफ्टिंग प्लेटः सर्वो मोटर द्वारा नियंत्रित, स्वचालित रूप से धुआं स्थापना लिफ्टिंग प्लेट के एजिमुथ को नियंत्रित करता है, जो एडाप्टर प्लेट के साथ सेट है;
3.7 निकास धुआं और वायु विनिमय भाग: उच्च प्रवाह वाले पंखे द्वारा नियंत्रित, कंप्यूटर प्रोग्राम निष्पादन द्वारा नियंत्रित चेक वाल्व के साथ;
3.8 वायु ग्रहण प्रणालीः धुआं बॉक्स में स्वच्छ वायु ग्रहण सुनिश्चित करने के लिए बहु-परत फिल्टर को अपनाना;
मुख्य तकनीकी मापदंड:
4.1 यंत्र की संरचनाः इसमें एक अंगूठी बॉक्स, धुआं उत्पन्न करने वाला यंत्र, परीक्षण क्षेत्र, धुआं की एकाग्रता माप, वायुप्रवाह विनियमन भाग और माप भाग शामिल हैं;
4.2 परीक्षण बॉक्सः
4.2.1 संरचना: परीक्षण क्षेत्र, मोटर चालित उठाने की डिस्क, धुआं के निकास और वायु विनिमय भाग, वायु ग्रहण भाग और माप भाग से बनी है;
4.2.2 संरचनाः बंद-लूप हेर्मेटिक बॉक्स संरचना. बॉक्स तीन परतों से बना है, आंतरिक परत एल्यूमीनियम पन्नी है, मध्य परत रबर-प्लास्टिक इन्सुलेशन परत है,और बाहरी खोल उच्च तापमान इलेक्ट्रोस्टैटिक बेकिंग पेंट है.
4.2.3 विनिर्देशः परीक्षण क्षेत्र 425mm*425mm*1100mm है;
4.2.4 वायु प्रवाह गतिः 0.8m/s±0.1m/s, 0.2m/s±0.04m/s, 1.0m/s±0.2m/s;
4.3 धुआं पैदा करने वाला यंत्र:
4.3.1 परीक्षण धुआंः तरल पैराफिन एयरोसोल जनरेटर का उपयोग करना;
4.3.2 कणों का आकारः 0.2um~1.0um, जो धुएं के कणों की संख्या का 90% से अधिक है;
4.3.3 अच्छी पुनरावृत्ति और कण आकार वितरण की स्थिरता;
4.3.4 परीक्षण धुआं बॉक्स में धुआं इंजेक्शन की दरः फोटोइलेक्ट्रिक डिटेक्टर (m मान): 0.015dBm-1 min-1≤Δm/Δt≤0.1dBm-1min-1;
4.3.5 धुआं उत्पादन और परीक्षण धुआं की स्थिरताः धुआं की वृद्धि दर की स्थिरता की निगरानी करके परीक्षण धुआं की स्थिरता सुनिश्चित करें dBm-1min-1;
4.3.6 धुआं उत्पादन नियंत्रण मोडः
4.3.6.1 धुआं उठने का मोडः पूर्व निर्धारित धुआं उठने की दर के अनुसार धुआं की एकाग्रता को धीरे-धीरे बढ़ाएं और प्रक्रिया में धुआं उठने की दर को बंद-लूप में सुधारें;
4.3.6.2 निरंतर धुआं मोडः धुआं स्थिर एकाग्रता तक बढ़ने के बाद धुआं एकाग्रता मूल्य को पूर्व निर्धारित स्तर पर रखें,और निरंतर धुएं की एकाग्रता की उतार-चढ़ाव दर ±0 से अधिक नहीं है.01dB/m
4.4 प्रतिक्रिया सीमा मापः
4.4.1 माप पद्धति: ऑप्टिकल विधि माप हैं;
4.4.2 प्रतिक्रिया की सीमा का ऑप्टिकल विधि से माप।
4.4.2.1 कामकाजी सिद्धांत: प्रकाश संवेदनशीलता गुणांक m मूल्य (एकता dB/m) के साथ कि प्रकाश विद्युत डिटेक्टर द्वारा मापा धुएं घनत्व के डिटेक्टर अलार्म क्षण, अर्थात्,प्रकाश-संवेदनशीलता गुणांक m मान (एकता dB / m) के साथ, गणना सूत्र m = (10 / d) lg (P0 / P) है;
4.4.2.2 ऑप्टिकल माप लंबाईः 1.1 मीटर से अधिक नहीं;
4.4.2.3 उत्सर्जकः बीम तरंग दैर्ध्य 800nm ~ 950nm;
4.4.2.4 प्रतिक्रिया समय (T90): ≤3s;
4.4.2.5 माप सीमाः प्रकाश कमी गुणांक सीमा 0.001 ~ 1.1dB/m;
4.4.2.6 माप त्रुटिः (m*5%±0.02) dB/m;
4.4.2.7 संकल्पः 0.001dB/m;
4.4.2.8 प्रत्येक माप से पहले, माप यंत्र की रीडिंग की तुलना स्वच्छ हवा (शून्य बिंदु) में रीडिंग के साथ की जाती है और माप त्रुटि ≤0.02dB/m होती है;
4.4.2.9 प्रकाश स्रोत: 800nm~950nm इन्फ्रारेड प्रकाश स्रोत;
4.4.2.10 रिसेप्टर: जापान हमामात्सु सिलिकॉन लाइट ट्यूब।
4.5 उच्च तापमान परीक्षणः
4.5.1 धुआं बॉक्स का कार्य तापमानः कमरे का तापमान ~ 70°C;
4.5.2 तापमान वृद्धि की दरः <1°C;
4.5.3 हीटिंग पावरः 3kw;
4.5.3 तापमान एकरूपताः परीक्षण क्षेत्र के क्रॉस सेक्शन पर प्रत्येक क्षेत्र का विचलन ≤ 0.2 °C;
4.5.4 एक कुंजी से प्रारंभ, अलार्म की स्वचालित पहचान, कोण घूर्णन का स्वचालित समापन, ठंडे थ्रेशोल्ड परीक्षण, हीटिंग, गर्मी संरक्षण, उच्च तापमान थ्रेशोल्ड परीक्षण, रिकॉर्डिंग, कोण रीसेट।तापमान वक्र, धुआं सांद्रता वक्र, बढ़ती धुआं दर वक्र को देखा जा सकता है;
4.6 फ्लैश डिवाइस:
4.6.1 संरचना: एक हेक्साहेड्रल घन बॉक्स जिसमें 4 गैर-पीने वाली सतहें हैं जो अंदर की ओर चमकदार एल्यूमीनियम पन्नी से लपेटी हुई हैं;
4.6.2 फ्लोरोसेंट लैंप: प्रत्येक फ्लोरोसेंट लैंप में 30 वाट की शक्ति, 3200 K^-4200 K का रंग तापमान और लगभग 380 मिमी का व्यास होता है। वे चार बंद सतहों में से प्रत्येक के अंदर तय किए जाते हैं;
4.6.3 डिटेक्टर हेक्साहेड्रन की ऊपरी सतह के केंद्र में स्थापित किया जाता है ताकि प्रकाश ऊपर, नीचे और किनारों से डिटेक्टर तक पहुंच सके;
4.6.4 दीपक: उपयोग के बाद पहली बार 100 घंटों के लिए बुढ़ापा, उपयोग के बाद 2000 घंटों के लिए दीपक को स्क्रैप किया जाना चाहिए;
4.6.5 बाहरी आयामः 380 * 380 * 380 मिमी
4.7 नियंत्रण खंडः
4.7.1 दो भागों से बना है: टच स्क्रीन और कंप्यूटर नियंत्रण भाग;
4.7.2 परीक्षण वक्रः धुएं की एकाग्रता वक्र, बढ़ते धुएं की वक्र;
4.7.3 डाटा एक्सेस और रिकॉर्डिंग: परीक्षण डेटा का स्वचालित भंडारण, अधिकतम 10000 आइटम प्रति आइटम, एक्सेल रिपोर्ट बना सकता है;
4.7.4 डेटा अधिग्रहण: अधिग्रहण कार्ड, तापमान मॉड्यूल, AD मॉड्यूल से बना है;
4.8 समग्र संरचना:
4.8.1 चेसिस सामग्रीः उच्च गुणवत्ता वाले स्टील प्लेट, उच्च तापमान इलेक्ट्रोस्टैटिक बेकिंग पेंट का मुख्य शरीर;
4.8.2 कुल आयामः लंबाई * चौड़ाई * ऊंचाई 2600 मिमी * 820 मिमी * 1640 मिमी;
4.8.3 बॉक्स सामग्रीः USU304 # स्टेनलेस स्टील, मध्य में 10 मिमी गर्मी इन्सुलेशन कपास;
4.8.4 लगाव की विधिः उपकरण रोलर्स (ब्रेक के साथ) के साथ आता है, पूरे धुआं बॉक्स को कुल लिफ्ट (150 मिमी) द्वारा समायोजित किया जा सकता है
4.8.5 बिजली की आपूर्तिः AC220V, कुल शक्ति 3.5KW.
4.9 पर्यावरण का उपयोगः
4.9.1 लागू परिवेश का तापमानः 13°C~35°C;
4.9.2 लागू सापेक्ष आर्द्रताः 55% ± 20
4.9.3 जमीन सपाट और ठोस होनी चाहिए;
4.9.4 आसपास की वेंटिलेशन;
4.9.5 कंपन विरोधी, प्रकाश विरोधी वातावरण
