आईएसओ 3008-2007 ज्वलनशीलता परीक्षण उपकरण वर्टिकल बर्निंग टेस्ट फर्नेस

आवेदन

ऊर्ध्वाधर विभाजन के सदस्यों के उद्घाटन पर स्थापित दरवाजे और रोलर अंधा विधानसभाओं की अग्नि परीक्षा के लिए उपयुक्त; जैसे हिंग वाले दरवाजे, पिवट दरवाजे, क्षैतिज स्लाइडिंग दरवाजे, ऊर्ध्वाधर स्लाइडिंग दरवाजे, (लिंक किए गए स्लाइडिंग दरवाजे और अनुभागीय दरवाजे सहित), रोलिंग शटर की अग्नि प्रतिरोध परीक्षण, अन्य स्लाइडिंग, तह दरवाजे, फ्लैप दरवाजे, पैनल जो दीवार में स्थानांतरित हो सकते हैं।

मानकों का अनुपालन

आईएसओ 3008-2007 के अनुसार "फायर टेस्ट डोर्स और रोलिंग शटर असेंबली" "बिल्डिंग घटकों के लिए अग्नि परीक्षा के तरीके भाग I: सामान्य परीक्षण आवश्यकताएँ"; NFPA "फायर डोर फायर टेस्ट मेथड" के अनुसार

तकनीकी पैमाने

1. साधन संरचना: आग परीक्षण भट्ठी, गैस प्रवाह माप प्रणाली, तापमान माप प्रणाली और दबाव माप और नियंत्रण प्रणाली।

2. अग्नि परीक्षा भट्ठी: ऊर्ध्वाधर परीक्षण भट्ठी के लिए, आकार 3M (लंबा) X1.2M (गहरा) x3M (उच्च) (अनुकूलित किया जा सकता है)

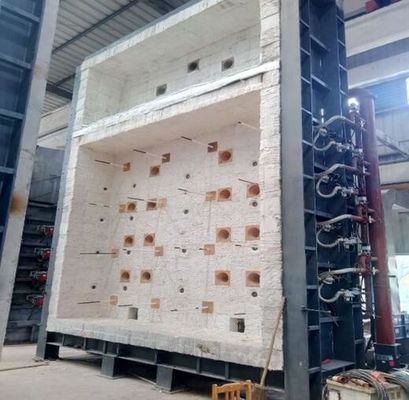

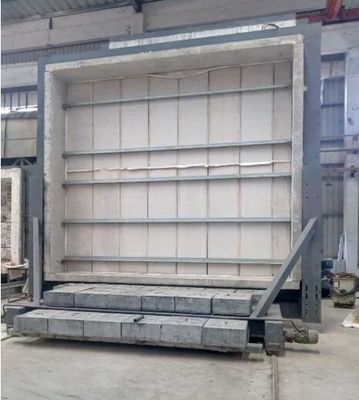

3. फर्नेस संरचना; इस्पात संरचना फ्रेम के बीच में आग रोक ईंट के साथ भट्ठी की दीवार बनाने के लिए स्टील संरचना फ्रेम का उपयोग किया जाता है। भट्ठी की दीवार का भीतरी किनारा 1000 kg / M3 से अधिक घनत्व के साथ उच्च तापमान प्रतिरोधी गर्मी इन्सुलेशन सामग्री से बना है। बाहरी तरफ रंग स्टील के साथ लिपटे हुए हैं, भट्ठी अस्तर सामग्री की मोटाई 65 मिमी है, और भट्ठी में तापमान परीक्षण का तापमान 1250 डिग्री सेल्सियस तक है। भट्ठी का उत्पादन, स्थापित और अस्तर और हमारे कारखाने में परीक्षण किया गया है, और आपकी कंपनी के पूर्व निर्धारित फ़ंक्शन के अनुसार उपयुक्त पुनः लोडिंग में डिसाइड किया गया है। भागों को पैक किया जाता है और ट्रेलर में ले जाया जाता है।

4. ईंधन का उपयोग: प्राकृतिक गैस (उपयोगकर्ता के स्वामित्व वाली)

तापमान माप प्रणाली

1. भट्ठी में थर्मोकपल: भट्टी GB / T 16839.1 के अनुसार 2.0MM के तार व्यास के साथ K- प्रकार निकल-क्रोमियम-निकल सिलिकॉन थर्मोकपल को गोद लेती है, गर्मी प्रतिरोधी सामग्री के साथ एक गर्मी प्रतिरोधी स्टेनलेस स्टील आवरण में मध्य और एक गर्म अंत। उभरी हुई आस्तीन की लंबाई 25 मिमी से कम नहीं है, कुल 5, तापमान की सटीकता <। 15 ° C है।

2. बैकफ़ायर सतह का तापमान माप: GB और T16839.1 में निर्दिष्ट बड़े निकल-क्रोमियम-निकल सिलिकॉन थर्मोकपल के अनुसार 0.2 मिमी का एक 0.5 मिमी थर्मोकोल और एक गोल तांबे की प्लेट पर 12 मिमी का व्यास। इसे एस्बेस्टोस लाइनर्स को 30MM की लंबाई और चौड़ाई और 2.0MM की मोटाई के साथ कवर करना चाहिए। कुल 28

3. औसत तापमान माप: 8 थर्मोकौप्स, GB / T7633-2008 और GB / T17428-2009 के लिए उपयुक्त

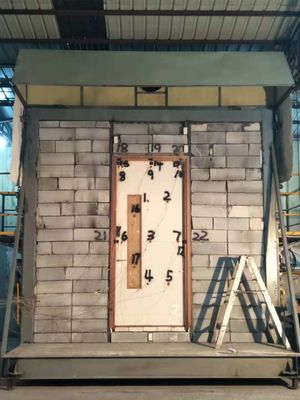

4. अधिकतम तापमान माप: 20 थर्मोक्यूल्स स्लैब के साथ डबल डोर को 1200 मिमी की अधिकतम चौड़ाई के साथ माप सकते हैं।

5. मोबाइल थर्मोकपल: अवरक्त थर्मामीटर द्वारा मापा जाता है

6. आंतरिक थर्मोकपल: 4 थर्मोकपल, वेंटिलेशन वाहिनी के आंतरिक तापमान को मापने के लिए उपयुक्त है।

7. परिवेश का तापमान माप: 3.0 मिमी के व्यास के साथ एक कटा हुआ थर्मोकपल का उपयोग किया जाता है, जो जीबी / टी 16839.1 में निर्दिष्ट बड़े निकल-क्रोमियम-निकल सिलिकॉन के-प्रकार थर्मोकपल के अनुरूप होता है।

8. भट्ठी में दबाव माप: टी-आकार मापने की जांच, सटीकता को मापने। 2pa। तीन

9. लोडिंग सिस्टम: मापने के लिए एक प्रेशर सेंसर का उपयोग करना

10. विरूपण मापने के उपकरण: इलेक्ट्रॉनिक विरूपण मापने के उपकरण का उपयोग करना

11. स्लॉट जांच: GB / T9978.1 मानक के अनुसार बनाई गई है

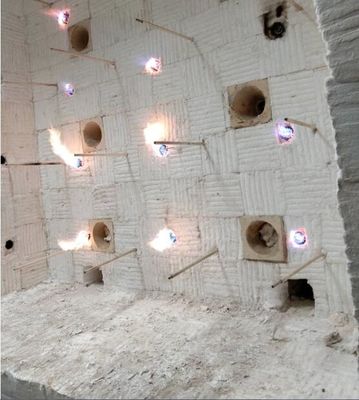

12. जलती हुई नोक: 8 उच्च गति वाले बर्नर दोनों तरफ भट्ठी की दीवारों में एम्बेडेड होते हैं, प्रत्येक तरफ 4। भट्ठी को गर्म करने के लिए आवश्यक गर्मी प्रदान करता है।

13. निकास धुआं: भट्ठी की दीवार के पीछे की ओर भट्ठी की दीवार में तीन निकास छेद स्थापित किए जाते हैं, जिससे पीछे के भाग से जुड़ जाता है, और भट्ठी के शरीर में गैस निकल जाती है। दबाव को नियंत्रित करें।

14. आग के छेद को देखना: परीक्षण के दौरान अग्नि सतह और परीक्षण टुकड़े की लौ का निरीक्षण करने के लिए भट्ठी शरीर की पिछली तरफ की दीवार पर दो आग छेद हैं।

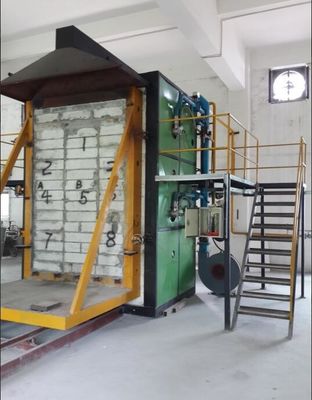

15. लोडिंग डिवाइस: यह एक गाड़ी को गोद लेती है, जो 3.5M ऊँची और 3.0M चौड़ी होती है, और एक कार बॉडी और एक टेस्ट पीस प्लेटफॉर्म से बनी होती है। कार बॉडी को चार ग्राउंड व्हील्स के साथ डिजाइन किया गया है, जिसे रेल पर ले जाया जा सकता है। परीक्षण मंच: 3.0 मीटर * 3.0 मीटर वर्ग स्टील फ्रेम। परीक्षण के दौरान, परीक्षण टुकड़ा के साथ परीक्षण टुकड़ा प्लेटफ़ॉर्म को इलेक्ट्रिक बॉडी के साथ वाहन निकाय पर उठाया गया था, फिर कार्ट को परीक्षण की स्थिति में धकेल दिया गया था और तय किया गया था, और फिर परीक्षण शुरू किया गया था।

16. विद्युत नियंत्रण भाग: एम्बेडेड एकीकृत औद्योगिक कंप्यूटर का उपयोग करके MCGS कॉन्फ़िगरेशन सॉफ्टवेयर और PLC प्रोग्राम। सहित: मुख्य नियंत्रण इंटरफ़ेस, भट्ठी तापमान वक्र इंटरफ़ेस, परीक्षण टुकड़ा तापमान इंटरफ़ेस, इतिहास रिकॉर्ड इंटरफ़ेस और पैरामीटर निर्धारण इंटरफ़ेस।

17. परीक्षण भट्ठी का फर्श क्षेत्र: लगभग 20 वर्ग मीटर
