| ब्रांड नाम: | SKYLINE |
| मॉडल संख्या: | SL-FL080 |
| मूक: | 1 इकाई |
| कीमत: | negotiated |
| भुगतान की शर्तें: | टी/टी, एल/सी, वेस्टर्न यूनियन |
| आपूर्ति की योग्यता: | 1 इकाई / माह |
एसबीआई निर्माण उत्पाद एकल ज्वलनशील वस्तु जलने की क्षमता परीक्षण उपकरण / उपकरण EN13823
विशेषताएं
1मशीन का मुख्य भाग आयातित घटक हैं जैसे कार्बन डाइऑक्साइड, ऑक्सीजन विश्लेषण उपकरण।
2यूनाइटेड किंगडम एफटीटी के बराबर ऑपरेटिंग इंटरफेस शैली और प्रदर्शन, कुछ प्रदर्शन बेहतर है।
3. आसान रखरखाव, तेजी से, FTT न्यूनतम से कम 50% से 70% के लिए देर से भागों की प्रतिस्थापन, कोई रखरखाव समस्या नहीं होगी।
4.आयातित एकीकृत नियंत्रण कैबिनेट के साथ.
तकनीकी मापदंड

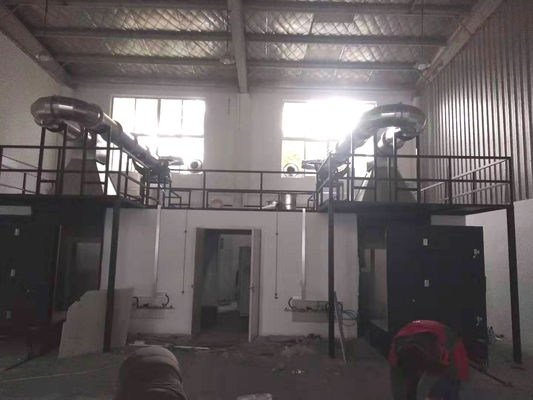

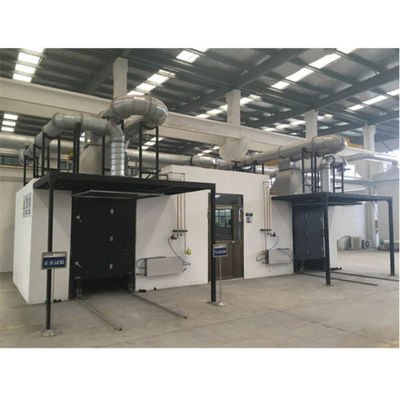

1रचना: इस परीक्षण उपकरण में दहन प्रयोगशाला, नियंत्रण कक्ष, 2 छोटी गाड़ी, निकास पाइप, स्थिर फ्रेम, धुआं गैस संग्रह प्रणाली, एकीकृत माप प्रणाली उपकरण शामिल हैं।डेटा संग्रह और विश्लेषण उपकरण, गैस आपूर्ति नियंत्रण उपकरण।
2दहन कक्षः लम्बाई (3.0 ± 0.2) मीटर × चौड़ाई (3.0 ± 0.2) मीटर × ऊंचाई (2.4 ± 0.1) मीटर।
3. स्टेनलेस स्टील प्लेट और मानक दहन कक्ष से बनी कैल्शियम सिलिकेट बोर्ड A1 प्लेट के साथ, परीक्षण भट्ठी को स्थानीय स्तर पर स्थापित किया जाना चाहिए;

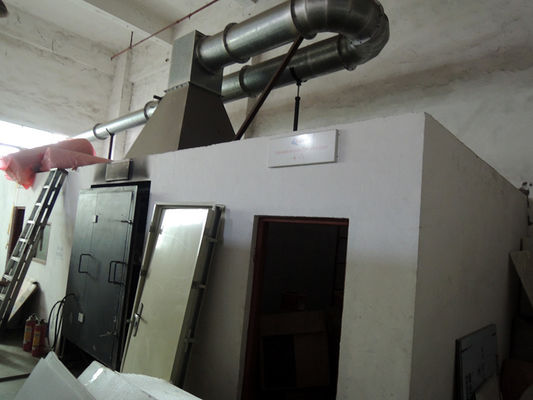

4कमरे के शीर्ष पर एक संग्रहण हुड और एक धुआं पाइप है जो नमूनाकरण पाइप को जोड़ता है।परीक्षण के दौरान नमूना की दहन गर्मी रिलीज़ और दहन उत्पादों को निकास पाइप से बाहर निकाला जाता है.
5एक दीवार पर दहन कक्ष एक उद्घाटन स्थापित, छोटे गाड़ी में प्रवेश करने के लिए आसान, ट्रॉली हवा के तहत स्वाभाविक रूप से अंतरिक्ष से बाहर;दोनों पक्षों के सामने की सतह के दोनों ओर ऊर्ध्वाधर परीक्षण प्लेट अवलोकन खिड़की पर खोले गए थे.
6.इग्निशन स्रोत, 31KW प्रोपेन राइट एंगल सैंडबॉक्स बर्नर (साइड लंबाई 250MM उच्च 80MM) के ऊर्ध्वाधर कोने पर ट्रॉली में रखा गया है।

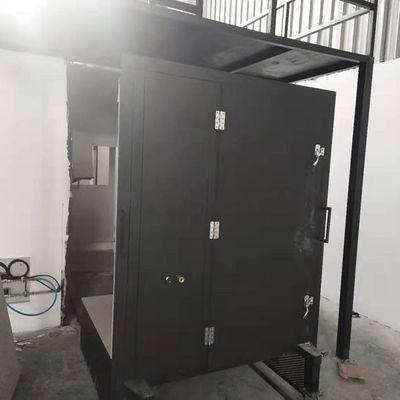

7कार्ट की स्थिति कार्ट के दरवाजे को कार्ट के पीछे रखने के लिए बस दहन कक्ष की दीवार में दरवाजे बंद करने के लिए है।दहन कक्ष के फर्श के साथ समान रूप से हवा के प्रवाह को वितरित करने के लिए, एक छिद्रित प्लेट (छिद्रित) ट्रॉली के नीचे हवा के इनलेट पर व्यवस्थित है व्यास 8 मिमी, खुला क्षेत्र कुल क्षेत्रफल का 60% है) ।
8समायोज्य शासन उपकरण के साथ, नमूने लोड और अनलोड करना बहुत सुविधाजनक है।
9सैंडबॉक्स बर्नर: एक ट्रली के तल पर (मुख्य बर्नर), दूसरा फ्रेम स्तंभ पर तय, सैंडबॉक्स बर्नर के माध्यम से प्रोपेन गैस और 30.7 ± 2.0kW गर्मी उत्पादन।
ऑक्सीजन माप
| माप सीमा | 0-25% |
| संकेत आउटपुट | 4-20mA |
| प्रतिक्रिया समय T90 | ≤2S; |
| परिवेश का तापमान | 0-45 °C; |
| सापेक्ष आर्द्रता | <90% (गैर-संक्षेपण) |
| रैखिकता | <± 0.1% O2 |
| शून्य बहाव | 0.05% O2 प्रति सप्ताह |
| पुनरावृत्ति | <± 0.02% O2 |
| कार्बन डाइऑक्साइड (CO2) माप | |
| माप सीमा | 0-10% |
| पुनरावृत्ति | नियंत्रण कक्ष की आंतरिक संरचना < ± 1%; |
| शून्य बहाव | ≤ 2% / सप्ताह |
| स्पैन बहाव | ≤ 2% / सप्ताह |
| रैखिकता विचलन | <± 1% |
| प्रतिक्रिया समय | T90≤2 सेकंड |
रिकॉर्ड डेटा अधिग्रहण प्रणाली ऑक्सीजन एकाग्रता, कार्बन मोनोऑक्साइड एकाग्रता, तापमान, धुआं घनत्व, गर्मी रिलीज दर, द्रव्यमान हानि दर आदि एकत्र कर सकती है, संग्रहीत की जा सकती है।
परीक्षण सिद्धांत

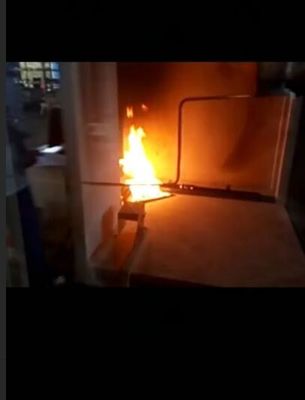

दो ऊर्ध्वाधर कोण वाले ऊर्ध्वाधर पंखों से बने एक नमूने को दाहिने कोण के नीचे मुख्य बर्नर द्वारा उत्पादित लौ के संपर्क में लाया जाता है,लौ प्रोपेन गैस के दहन से उत्पन्न होती है, प्रोपेन गैस सैंडबॉक्स बर्नर के माध्यम से गुजरती है और (30.7 ± 2.0) kW की गर्मी उत्पादन करती है।
नमूना के दहन प्रदर्शन का मूल्यांकन 20 मिनट की पूरी परीक्षण प्रक्रिया द्वारा किया गया। प्रदर्शन मापदंडों में शामिल हैंः गर्मी का उत्सर्जन, धुआं उत्पादन,लौ फैलने और जलने से टपकने वाले और कण पदार्थ.
मुख्य बर्नर को प्रज्वलित करने से पहले, बर्नर की हीट आउटपुट और धुआं उत्पादन को थोड़े समय के लिए नमूना से दूर सहायक बर्नर का उपयोग करके मापा जाना चाहिए।

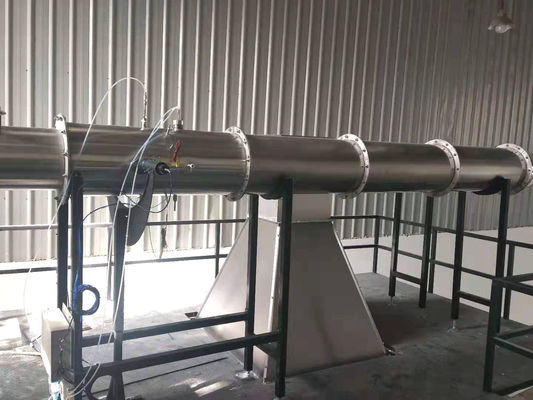

कुछ मापदंडों को स्वचालित रूप से मापा जा सकता है, जबकि अन्य को दृश्य निरीक्षण द्वारा प्राप्त किया जा सकता है। धुआं पाइप तापमान, प्रकाश क्षीणन, प्रकाश की गति और प्रकाश की गति को मापने के लिए एक सेंसर से लैस है।O2 और CO2 के मोल अंश, और पाइपलाइन में वायु प्रवाह. इन मूल्यों को स्वचालित रूप से रिकॉर्ड किया जाता है और वॉल्यूमेट्रिक प्रवाह दर, गर्मी रिलीज दर (HRR) और धुआं दर (SPR) की गणना के लिए उपयोग किया जाता है।
लौ और कणों का अनुप्रस्थ प्रसार और जलना एक दृश्य विधि का उपयोग करके मापा जा सकता है।
आवेदन
- निर्माण सामग्री और उत्पादों के लिए अग्नि प्रदर्शन वर्गीकरण परीक्षण
- निर्माण उत्पादों के लिए सीई चिह्न के अग्नि परीक्षण
- नए उत्पाद के विकास के दौरान अग्नि प्रतिक्रिया का आकलन
- उत्पादन लाइनों पर गुणवत्ता नियंत्रण और आउटगोइंग निरीक्षण
- सजावटी सामग्रियों और थर्मल इन्सुलेशन उत्पादों का अनुसंधान एवं विकास
- तृतीय पक्ष प्रयोगशाला और संस्थागत अनुसंधान अनुप्रयोग
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: SL-FL13 किस मानक का अनुपालन करता है?
A1: यह EN 13823 और GB/T 20284-2006 के अनुरूप है। परीक्षण परिणाम EN 13501-1 वर्गीकरणों को A2 से D तक समर्थन करते हैं।
Q2: किस सामग्री का परीक्षण किया जा सकता है?
A2: भवन सामग्री, सजावटी उत्पाद, थर्मल इन्सुलेशन सिस्टम और भवन निर्माण उत्पाद, फर्श को छोड़कर- कोई भी सामग्री जिसे अग्नि प्रतिक्रिया वर्गीकरण की आवश्यकता होती है।
प्रश्न 3: यह किस प्रकार के प्रमुख मापदंडों को मापता है?
A3: HRR, THR, FIGRA, SPR, TSP, SMOGRA, LFS, और जलती हुई बूंदें- EN 13501-1 या GB 8624 वर्गीकरण के लिए आवश्यक सभी मापदंड।
प्रश्न 4: यह प्रणाली कितनी सटीक और स्थिर है?
A4: बहुत. पूरी तरह से स्वचालित हीटिंग, इग्निशन, और डेटा अधिग्रहण परिवर्तनशीलता को कम करते हैं. गैस विश्लेषक 3 सेकंड से कम समय में प्रतिक्रिया करता है.और चरण-कैलिब्रेशन सत्यापन सुनिश्चित करता है कि Q_gas/HRR अनुपात (100 ± 5)% के भीतर रहे.
Q5: क्या उपकरण का संचालन करना आसान है?
A5: हाँ। सहज ज्ञान युक्त सॉफ्टवेयर इंटरफ़ेस स्वचालित इग्निशन, गैस नियंत्रण और डेटा लॉगिंग को संभालता है। प्रत्येक स्थापना के साथ साइट पर प्रशिक्षण शामिल है।
Q6: आप किस प्रकार के बिक्री के बाद समर्थन प्रदान करते हैं?
A6: एक वर्ष की वारंटी और आजीवन तकनीकी सहायता। हम स्थापना, कैलिब्रेशन, परीक्षण विधि विकास, और CMA / CNAS मान्यता परामर्श को कवर करते हैं।
