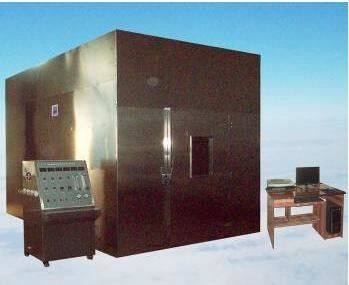

तार और केबल के लिए धुआँ घनत्व परीक्षण मशीन

GB/T17651.1~2 और IEC61034-1~2 के अनुसार, "परीक्षण उपकरण" का पहला भाग और विशिष्ट परिस्थितियों में केबल या ऑप्टिकल केबल के धुएं के घनत्व के निर्धारण के लिए "परीक्षण चरणों और आवश्यकताओं" का दूसरा भाग।धुएं के घनत्व का निर्धारण केबल या केबल की दहन विशेषताओं का आकलन करने का एक महत्वपूर्ण पहलू है, जो कर्मियों की निकासी और आग बुझाने की निकटता के निर्धारण से संबंधित है।इस उपकरण का उपयोग मुख्य रूप से विशिष्ट परिस्थितियों में केबलों और ऑप्टिकल केबलों के धुएं की सघनता को निर्धारित करने और धुएं के घनत्व को सत्यापित करने के लिए किया जाता है।ज्वाला जलने या ज्वलनशील दहन की स्थितियों के तहत, विशिष्ट परिस्थितियों में विभिन्न केबलों या केबलों की तुलना करने के लिए संप्रेषण का उपयोग किया जाता है।

विशेषता

यह उपकरण यांत्रिक, ऑप्टिकल और इलेक्ट्रॉनिक विशेषज्ञता के तीन पहलुओं से संबंधित है।यह एक यांत्रिक और विद्युत एकीकरण उत्पाद है।इसमें उचित संरचना, स्थिर प्रदर्शन और आसान संचालन के फायदे हैं।विन्डोज़ एक्सपी ऑपरेशन इंटरफ़ेस, लैबव्यू स्टाइल और उत्तम सुरक्षा तंत्र।वास्तविक समय प्रदर्शन माप परिणामों के परीक्षण के दौरान और गतिशील रूप से एक सही वक्र (प्रदर्शन दर और समय वक्र के माध्यम से) को आकर्षित करते हैं, डेटा को स्थायी रूप से संग्रहीत किया जा सकता है, आउटपुट पढ़ और प्रिंट कर सकता है, सीधे रिपोर्ट प्रिंट कर सकता है।

मापन सॉफ्टवेयर: यह धुएं और प्रकाश घनत्व का मुख्य डेटा है, विशिष्ट ऑप्टिकल घनत्व, धूम्रपान दर, अधिकतम धूम्रपान दर और औसत धूम्रपान घनत्व का परीक्षण विन्डोज़ एक्सपी + वीबी 6.0 ऑपरेशन इंटरफेस पर किया जा सकता है।इसमें कैलिब्रेशन, एडिटिंग, टेस्टिंग, पैरामीटर एडजस्टमेंट आदि का ऑपरेटिंग इंटरफेस भी है।कार्यक्रम कंप्यूटर स्वचालित नियंत्रण, संग्रह, रिकॉर्डिंग और परिणाम निपटान का उपयोग करता है।

सिद्धांत

विशिष्ट परिस्थितियों में केबल या ऑप्टिकल केबल के धुएं के घनत्व के लिए प्रकाश माप प्रणाली प्रकाश स्रोत, सिलिकॉन फोटोकेल, प्रकाश स्रोत रिसीवर और कंप्यूटर सिस्टम से बना है।प्रकाश स्रोत द्वारा उत्पन्न प्रकाश 3M * 3M * 3M की धुआँ घनत्व प्रयोगशाला से होकर गुजरता है, जिससे प्रकाश स्रोत के विपरीत दीवार पर 1.5m + 0.1M के व्यास के साथ एक समान बीम बनता है।बीम के केंद्र में स्थापित फोटोकेल प्रकाश स्रोत से बीम की तीव्रता का पता लगाता है।जब बहुत सारे धुएं का उत्पादन करने के लिए केबलों के दहन के कारण दहन कक्ष, फोटोइलेक्ट्रिक अवशोषण का धुआं, डेटा प्रोसेसिंग के लिए कंप्यूटर सिस्टम द्वारा सिलिकॉन फोटोकेल बीम तीव्रता को कमजोर कर दिया जाता है, तो हम रैखिक के साथ प्रारंभिक 100% के सापेक्ष गणना कर सकते हैं प्रतिक्रिया प्रकाश संप्रेषण।

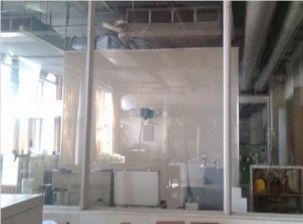

दहन कक्ष का डिज़ाइन, ग्राहकों को चुनने के दो तरीके: पहला ईंट की दीवार का उपयोग करता है, हमारी कंपनी डिजाइन योजना प्रदान करती है, निर्माण स्थल का मार्गदर्शन करने के लिए पेशेवर इंजीनियरों को भेजती है;दूसरा उपयुक्त सामग्री के साथ कोण लोहे के ब्रैकेट और पूरे घन दहन कक्ष पर तय किया गया है।

उपकरण संरचना

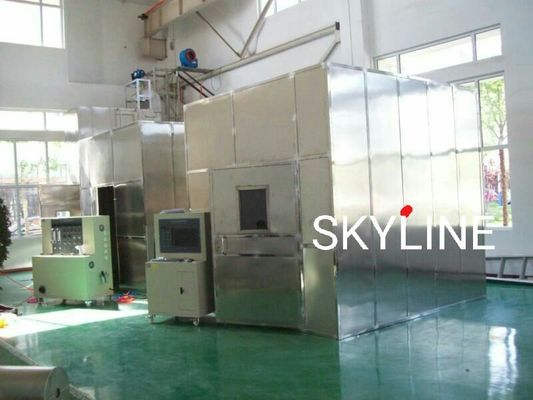

पूरा उपकरण क्लोज्ड टेस्ट बॉक्स, फोटोमीटर मापने की प्रणाली, अल्कोहल डिस्क, दहन प्रणाली, इग्नाइटर, टेस्ट बॉक्स, केबल ब्रैकेट, तापमान मापने के उपकरण और धूम्रपान घनत्व परीक्षण सॉफ्टवेयर से बना है।सर्किट उच्च प्रौद्योगिकी सामग्री और स्थिर प्रदर्शन के साथ सिंगल चिप माइक्रो कंप्यूटर द्वारा विकसित किया गया है।यह उपकरण सभी केबलों के लिए उपयुक्त है।यह व्यापक रूप से तार और केबल उद्योग के उत्पादन संयंत्रों और अनुसंधान और परीक्षण इकाइयों द्वारा उपयोग किया जाता है।टेस्ट बॉक्स एक टेस्ट क्यूब है जिसका आयतन 27m3 है।

विस्तृत तकनीकी पैरामीटर

अन्य पैरामीटर और परिचय

ए। सामने का दरवाजा खिड़कियों और अपारदर्शी दृष्टि से सुसज्जित है जो निरीक्षण गतिविधियों को अवरुद्ध कर सकता है।

बी। स्क्वायर बॉक्स के नीचे एक स्वचालित इग्निशन डिवाइस से लैस है, और शीर्ष बॉक्स के आंतरिक दबाव विनियमन डिवाइस के साथ स्थापित है।

सी। प्रकाश स्रोत: 12 वी के लिए गरमागरम दीपक, 400 से 750 एनएम तक प्रकाश तरंगदैर्ध्य।

डी.स्वीकर्ता: सिलिकॉन फोटोकेल के लिए, 0% का संप्रेषण प्रकाश के बिना पारित किया जाता है और संप्रेषण दर बिना रुकावट के 100% प्रकाश है।

ई। दहन प्रणाली: वाल्व प्रवाहमापी और बर्नर को विनियमित करने वाले दबाव को नियंत्रित करने वाले वाल्व, फिल्टर से बना है।

f.बर्नर: एक इग्नाइटर और एक अल्कोहल डिस्क से बना होता है और नमूने के केंद्र में रखा जाता है।

मुख्य विन्यास
