उल 87 लैब परीक्षण उपकरण तार झुकने टेस्ट मशीन, कोण 10 10 - 180 ° समायोज्य

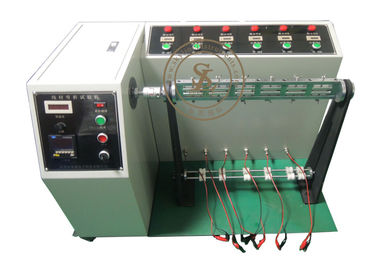

SL-T110 झुकने कोण 10-180 ° समायोज्य UL 87 वायर झुकने परीक्षण मशीन

प्रयोग

टेस्ट प्लग लीड तार और तार की झुकने की ताकत, स्वचालित रूप से एक ही समय में तार के कंडक्टर प्रतिरोध, टूटी हुई रेखा झुकने वाली परीक्षण सामग्री, और स्वचालित रूप से ऑपरेशन को रोक सकती है।

विशेषताएं

यह मशीन इलेक्ट्रिक स्पीड मोटर द्वारा संचालित होती है, जो सुचारू रूप से चलती है और इसमें कम शोर होता है।

प्रमुख घटक विश्वसनीय आयात प्रदर्शन हैं, विभिन्न प्रकार के डायल लागू होते हैं, ताकि आपका परीक्षण सटीक और उपयोगी हो।

तकनीकी पैमाने

आपरेशन के लिए निर्देश

1, झुकने कोण समायोजन: परीक्षण मशीन का दरवाजा खोलें, मोटर ड्राइव व्हील और कनेक्शन स्क्रू को ढीला करें, स्लाइडर की स्थिति में स्लाइड स्लॉट को स्थानांतरित करें, ताकि आवश्यक कोण का परीक्षण करने के लिए स्विंग तंत्र पर संकेतक, और फिर ड्राइविंग व्हील और कनेक्टिंग रॉड स्क्रू कसने।

2, दो-तार शॉर्ट कनेक्शन के परीक्षण टुकड़ों का परीक्षण किया जाएगा (जैसे मल्टी-कोर लाइन का उपयोग अनुक्रम शॉर्ट कनेक्शन में भी किया जाता है, पथ बनाने के लिए), और फिर परीक्षण स्थिरता पर क्लैंप किया जाता है।

3, सीमा लीवर के माध्यम से परीक्षण टुकड़ा, और संबंधित वजन के वजन को लटकाने के लिए आवश्यक है, नमूना के दो कोर तब संबंधित कार्य स्टेशन के कनेक्टिंग कॉलम पर मगरमच्छ क्लैंप से जुड़े होते हैं, बन्धन अखरोट लिमिट लीवर को ढीला किया जाता है, लीवर की ऊंचाई को परीक्षण की आवश्यकता को पूरा करने के लिए ऊपर और नीचे समायोजित किया जाता है, और कसने वाले नट को कड़ा किया जाता है और सीमा की स्थिति तय की जाती है।

4, सेटिंग्स की संख्या का परीक्षण करें: किंग 0 बटन के कुल काउंटर को दबाए रखें, संबंधित बटन दबाएं, आप एलसीडी स्क्रीन डिजिटल स्क्रॉलिंग परिवर्तन देखेंगे, आवश्यक परीक्षण समय निर्धारित करेंगे, और फिर ढक्कन बंद हो जाएगा।

5, शून्य को फिर से खाली करने के लिए प्रत्येक परीक्षण स्टेशन के काउंटर के 0 बटन को दबाएं।

6, पावर स्विच चालू करें, और फिर समूह का नमूना शुरू करने के लिए स्विच शुरू करें, पूरे स्टॉप पर सिंगल स्टॉप स्विच करें।गवर्नर के पॉइंटिंग टेस्ट के लिए आवश्यक गति को धीरे-धीरे समायोजित करने के लिए कंट्रोल पैनल पर "स्टार्ट" बटन दबाएं।झुकने का परीक्षण शुरू होता है।परीक्षण स्वचालित रूप से बंद हो जाता है जब परीक्षण पूर्व निर्धारित संख्या तक पहुंच जाता है

7, मशीन पैनल में सिंगल स्टॉप / स्टॉप स्विच होता है, जब स्विच सिंगल स्टॉप स्थिति में होता है, डिस्कनेक्शन के किसी भी सेट की प्रक्रिया का परीक्षण करता है, मशीन काम करना बंद कर देती है, आप परीक्षण जारी रखने के लिए स्टार्ट बटन के बाद नमूना हटा सकते हैं।जब स्विच पूर्ण विराम अवस्था में होता है, तो आपको काम करना बंद करने के लिए सभी डिस्कनेक्ट किए गए 6 समूहों की आवश्यकता होती है।
