आग की स्थिति सर्किट ईमानदारी के तहत इलेक्ट्रिक केबल्स के लिए वायर लौ टेस्ट चैम्बर

आग की स्थिति सर्किट वफ़ादारी के तहत इलेक्ट्रिक केबल्स के लिए वायर फ्लेम टेस्ट चैंबर

मानकों

आईईसी 60331-21

आग की स्थिति में बिजली के केबलों के लिए परीक्षण - सर्किट अखंडता - भाग 21: प्रक्रियाएं और आवश्यकताएं - 0,6 / 1,0 kV तक और सहित रेटेड वोल्टेज के केबल

विनिर्देश

2. केबल और केबल लाइन अखंडता दहन परीक्षण मशीन डिजाइन सिद्धांत:

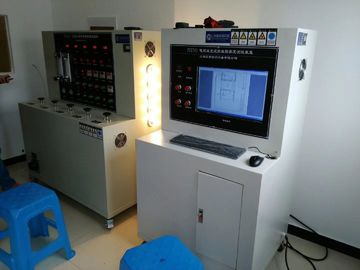

केबल और केबल अखंडता अग्नि परीक्षक को तीन भागों में बांटा गया है: दहन बॉक्स, दहन फ्रेम, और नियंत्रण बॉक्स, जिनमें से सभी व्यक्तिगत रूप से चल रहे हैं।आसान आवाजाही और स्वच्छता के लिए प्रत्येक उपकरण नीचे कैस्टर से सुसज्जित है।केबल और केबल के लिए उपयोग किया जाने वाला एक उपकरण जिसमें व्यक्तिगत अग्नि परीक्षण के लिए 750 डिग्री सेल्सियस (गर्मी उत्पादन का नियंत्रण) से कम तापमान वाली लौ का उपयोग करते समय लाइन अखंडता की आवश्यकता होती है।

केबल और केबल लाइन अखंडता दहन परीक्षण मशीन तकनीकी पैरामीटर:

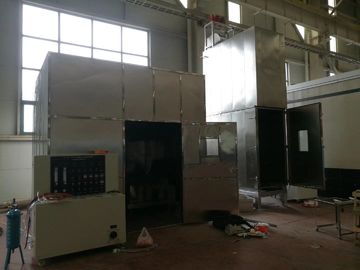

1. दहन कक्ष का डिजाइन

यह संपूर्ण घन दहन कक्ष बनाने के लिए उपयुक्त सामग्री के साथ कोण लोहे के ब्रैकेट के लिए तय किया गया है।

दहन कक्ष: आंतरिक आयाम: 3M x 3M x 3M कुल 27 घन मीटर।

ग्राहकों द्वारा चयनित ईंट की दीवार संरचना या स्टील प्लेट संरचना हो सकती है

2. नमूना धारक: नमूने में लगभग 150 मिमी के आंतरिक व्यास के साथ दो या तीन धातु की अंगूठी का समर्थन होता है।

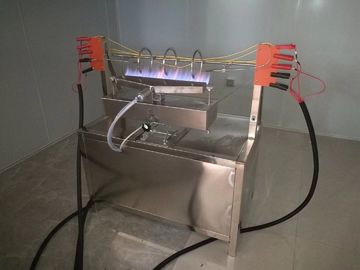

3. बर्निंग डिवाइस:

(1) ब्लोटोरच: 500 मिमी की नाममात्र लंबाई और वेंचुरी मिक्सर के साथ नोजल के लिए 15 मिमी की चौड़ाई वाला एक प्रोपेन गैस बर्नर।

(2) फ्लो मीटर: वायु प्रवाह मीटर: 80 एल / मिनट, प्रोपेन फ्लो मीटर: 5 एल / मिनट

(3) ब्लोटोरच नियंत्रण प्रणाली की संरचना: दबाव विनियमन वाल्व, पीजोइलेक्ट्रिक इग्नाइटर, फ्लेमआउट डिवाइस, तापमान नियंत्रण थर्मोकपल,

गैस स्रोत (आपकी कंपनी के स्वामित्व में), इग्निशन डिवाइस, गैस पाइपलाइन, फ्लो मीटर, वेंचुरी मिक्सर,

ब्लोटोरच, बॉल वाल्व, एयर लाइन, संपीड़ित हवा की बोतल (आपकी कंपनी के स्वामित्व में)

(4) टाइमर: 0~99.99s/m/h मनमाने ढंग से सेट किया जा सकता है

(5) इग्निशन डिवाइस: स्वचालित प्रज्वलन के लिए

(6) तापमान नियंत्रक: दो तापमान निगरानी अनुभाग होते हैं,

तापमान सीमा: 0 ~ 1000 डिग्री सेल्सियस मनमाने ढंग से सेट किया जा सकता है।

4. लाइन लोड:

(1) टेस्ट ट्रांसफॉर्मर: 3000VA तीन (2) टेस्ट वोल्टेज: AC1000V

(3) टेस्ट करंट: 3ए
