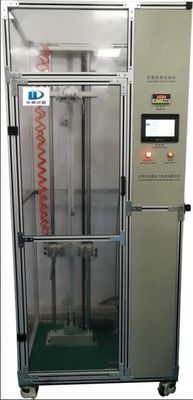

टच स्क्रीन + पीएलसी लैब परीक्षण उपकरण लैपटॉप कंप्यूटर ड्रॉप टेस्ट मशीन

1. उत्पाद आवेदन

डिवाइस का उपयोग उत्पाद के प्रदर्शन पर उत्पाद के प्रभाव का मूल्यांकन करने के लिए किया जाता है जब उत्पाद के वास्तविक उपयोग के दौरान अप्रत्याशित रूप से गिरा दिया जाता है। यह छोटे आकार के इलेक्ट्रॉनिक उत्पादों जैसे कि मोबाइल फोन, पीएडी, ई-किताबें, और इलेक्ट्रॉनिक शब्दकोशों के लिए उपयुक्त है, जो निर्दिष्ट दिशा या निर्दिष्ट स्थिति में ड्रॉप के लिए परीक्षण किए जाते हैं।

2. सिस्टम संरचना और सिद्धांत

सिद्धांत विवरण: सिस्टम पीएलसी के साथ संवाद करने के लिए टच स्क्रीन का उपयोग करता है, बूंद तंत्र पर सक्शन कप क्लैंप को चलाने के लिए सर्वो मोटर को नियंत्रित करता है, और ड्रॉप परीक्षण का एहसास करने के लिए अनहूकिंग डिवाइस और सक्शन कप की कार्रवाई के साथ सहयोग करता है । उत्पाद किनारों, कोनों और चेहरों के उपयोगकर्ता के ड्रॉप परीक्षण को पूरा करने के लिए 3 अलग-अलग दिशा चूषण कप।

3. उत्पाद विशेषताएं

3.1 डबल कॉलम रैखिक असर मार्गदर्शन, सर्वो मोटर + टाइमिंग बेल्ट ड्राइव उठाने, मनमाने ढंग से परीक्षण ऊंचाई सेट कर सकते हैं, बाहरी एन्कोडर सीधे वास्तविक बढ़ती स्थिति का पता लगाता है, स्थिति अधिक सटीक है

3.2 नमूनों के बहु-कोण परीक्षण, स्वचालित अपरिवर्तनीय सोखना समारोह, प्रत्येक कोण पर दो चूषण कप प्राप्त करने के लिए चूषण कप के तीन अलग कोण, लंबवत गिरते समय कोण उलटा होने से बचें

3.3 टच स्क्रीन + उच्च प्रतिक्रिया पीएलसी नियंत्रण, और सभी विद्युत नियंत्रण भागों आयातित उत्पादों के पूर्ण सेट का उपयोग करते हैं, प्रतिक्रिया गति तेज है, ऑपरेशन अधिक स्थिर है, और त्वरण, अधिकतम लैंडिंग गति और परीक्षण समय जैसे डेटा को मापा जा सकता है।

3.4 पूरी तरह से संलग्न परिधीय फ्रेम और विद्युत चुम्बकीय ताला के साथ स्क्रीन वाले दरवाजे ऑपरेटर की सुरक्षा के लिए अधिक विश्वसनीय सुरक्षा प्रदान करते हैं

3.5 बड़े नमूने के लिए अधिक चूषण और परीक्षण के लिए उच्च प्रवाह वैक्यूम जनरेटर का चयन करें

3.6 टेस्ट नमूनों और चूषण कप के आसंजन को कम करने के लिए फास्ट वैक्यूम मुआवजा समारोह, और बूंद अधिक सटीक है

3.7 ड्रॉप प्लेट को जमीन पर सीधे अन्य कारकों से बचने के लिए रखा जाता है, जिससे परीक्षण वास्तविकता के करीब होता है।

4. मुख्य समारोह

4.1 दिशात्मक ड्रॉप टेस्ट

4.2 नि: शुल्क गिरावट परीक्षण

4.3 स्वचालित और मैन्युअल कार्यों

4.4 संदर्भ ऊंचाई मुआवजा समारोह

4.5 ड्रॉप ऊंचाई, अंत गति, और परीक्षणों की संख्या सेट किया जा सकता है

4.6 फास्ट वैक्यूम मुआवजा

4.7 डेटा मापन समारोह, स्वचालित रूप से त्वरण, लैंडिंग गति, परीक्षण समय, आदि की गणना करता है;

4.8 पूरी तरह से संलग्न सुरक्षा दरवाजा सुरक्षा समारोह (सुरक्षा दरवाजा खुला है, उपकरण शुरू नहीं होता है, ऑपरेटर सुरक्षा की रक्षा)

5. तकनीकी पैरामीटर

5.1 ड्रॉप ऊंचाई: इसे 400-1800 मिमी की सीमा के भीतर सेट किया जा सकता है, विस्थापन सटीकता ± 1 मिमी है, और ड्रॉप के दौरान पूर्ण त्वरण: त्रुटि 0.2 जी के भीतर है। नमूना को डिवाइस के माध्यम से 1 मीटर की ऊंचाई से गिरने के लिए नियंत्रित किया गया था और मंजिल से संपर्क करते समय तात्कालिक वेग> 4.2 मीटर / सेकेंड था। ड्रॉप सतह विचलन: लैंडिंग के दौरान उत्पाद अभिविन्यास और प्रारंभिक विक्षेपण 5 डिग्री से अधिक नहीं है। यदि यह 5 डिग्री से अधिक है, तो यह एक असफल ड्रॉप परीक्षण है; नियंत्रित बूंद की सफलता दर> 99% है।

5.2 ड्रॉप कोण: 0 डिग्री, 45 डिग्री, 90 डिग्री, 2 बड़े चेहरे, 4 पहलू, 8 किनारों और आयताकार नमूने के 4 कोनों को हटाया जा सकता है

5.3 प्रासंगिक मानकों: उत्पाद IEC68-2-32 मानक का अनुपालन करता है

5.4 सक्शन कप विनिर्देशों और मात्रा: Ф16 मिमी चूषण कप, 6

5.5 टेस्ट डेटा: ड्रॉप ऊंचाई, त्वरण, अंत गति, परीक्षण समय, परीक्षणों की संख्या इत्यादि।

5.6 टेस्ट नमूना वजन: अधिकतम स्वीकार्य 1000 जी

5.7 ड्रॉप सतह का आकार: 350 * 350 * 50 मिमी

5.8 ड्रॉप सतह सामग्री: (अनुकूलित किया जा सकता है)

सफेद ग्रेनाइटिक ग्रेनाइट, सतह पॉलिश, कोई स्पष्ट खरोंच, छेद और डेंट्स है; मोटाई 49 ~ 51 मिमी है; समतलता <1 मिमी। ड्रॉप मशीन पर निश्चित रूप से रखा जाने के बाद, द्रव्यमान 32 जी की स्टील बॉल 50 सेमी की ऊंचाई से गिरने के लिए स्वतंत्र है, और बाउंस की ऊंचाई 30-40 सेमी है; ऊंचाई 100 सेमी की ऊंचाई से मुक्त रूप से गिरा दी जाती है, और बाउंस की ऊंचाई 70 से 80 सेमी तक होती है।

निरीक्षण विधि: सतह को हटाने के लिए वैक्यूम क्लीनर और एक रग का उपयोग करें, और फिर हथेली के साथ सतह को स्पर्श करें ताकि यह महसूस हो सके कि कोई टक्कर है या नहीं; यदि आप कांटों को सहजता से महसूस कर सकते हैं, तो सतह अयोग्य है।

लकड़ी बोर्ड: 3 सेमी मोटी उच्च घनत्व लकड़ी बोर्ड। गुणवत्ता 130 जी स्टील बॉल 50 सेमी की ऊंचाई से गिरती है, बाउंस ऊंचाई 10-15 सेमी है; ऊंचाई 70 सेमी से गिरती है, और बाउंस ऊंचाई 15 सेमी -20 सेमी है।

5.9 ड्रॉप सतह खुरदरापन: संगमरमर और सीमेंट बोर्डों की खुरदरापन मूल्य क्रमशः 0.5 9μm और 1.2 9μm हैं (संदर्भ डेटा)

6. कार्य वातावरण और भंडारण पर्यावरण आवश्यकताओं

6.1 कार्य तापमान और आर्द्रता: तापमान 18 डिग्री सेल्सियस ~ 30 डिग्री सेल्सियस, आर्द्रता 40% ~ 60% (गैर-संघनन)

6.2 भंडारण तापमान और आर्द्रता: तापमान -10 डिग्री सेल्सियस ~ 60 डिग्री सेल्सियस, आर्द्रता 40% ~ 60% (गैर-संघनन)
