उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | SKYLINE |
प्रमाणन: | CE |
मॉडल संख्या: | SL-S12 |
न्यूनतम आदेश मात्रा: | 1 इकाई |
---|---|
मूल्य: | negoitable |
पैकेजिंग विवरण: | Alu.box |
प्रसव के समय: | 7 कार्य दिवस |
भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन, Moneygram |
आपूर्ति की क्षमता: | 1 इकाई |
क्षितिज: | तेज धार परीक्षक | मानकों: | आईएसओ 8124-1 एन-71, एएसटीएम एफ963 |
---|---|---|---|
वज़न: | 3.5 किग्रा | आयाम: | 290x180x115 मिमी |

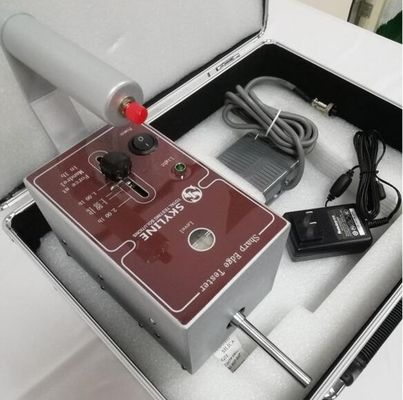

सामान: | चार्जिंग यूनिट, फुट स्विच, PTFE टेप का एक रोल, बेस प्लेट | गारंटी: | 18 महीने |
हाई लाइट: | stability test chamber,swing durability tester |

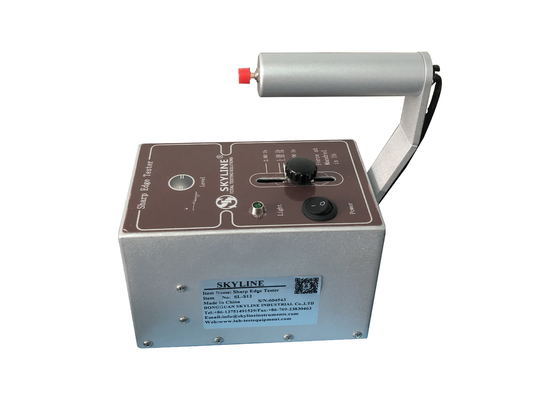

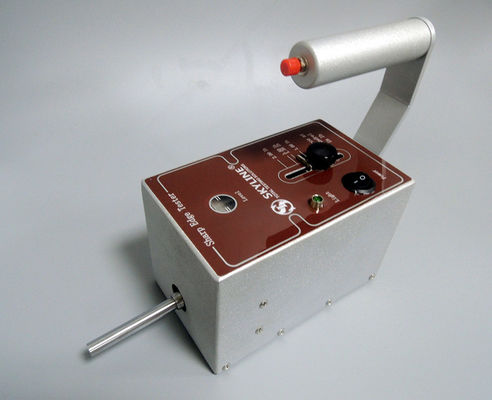

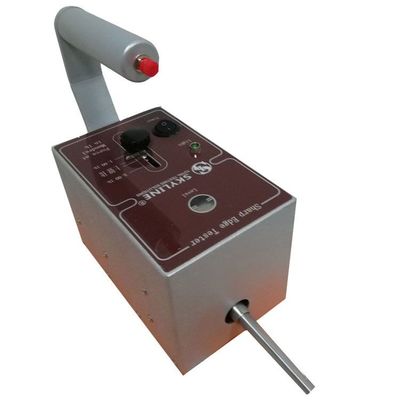

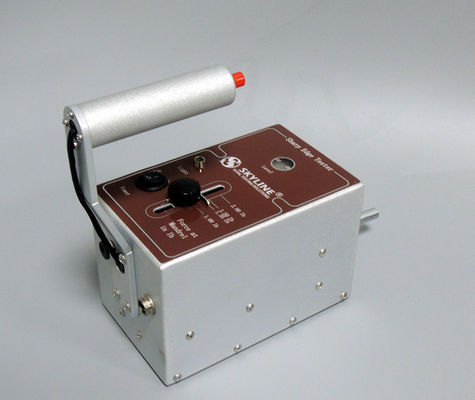

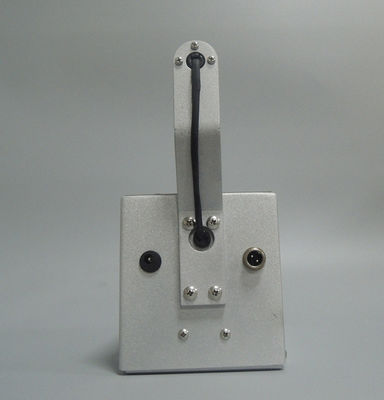

बच्चों के उत्पादों के लिए आईएसओ 8124-1 1.35LB फिक्स्ड फोर्स शार्प एज टेस्टर
आवेदन
यह निर्धारित करने के लिए उपयोग किया जाता है कि क्या किसी खिलौने या वस्तु का किनारा चोट के अनुचित जोखिम के साथ तेज धार है।
उत्पाद की जानकारी
यह निर्धारित करने के लिए कि खिलौनों पर सुलभ किनारों से चोट लगने की संभावना है या नहीं।एक स्वयं-चिपकने वाला PTFE टेप एक खराद का धुरा से जुड़ा होता है, जिसे तब परीक्षण के लिए सुलभ किनारे के साथ एकल 360-डिग्री क्रांति के लिए घुमाया जाता है।यदि टेप को आधा या अधिक लंबाई (लगभग 13 मिमी) में काटा जाता है, तो किनारे को एक खतरनाक तेज धार के रूप में पहचाना जाता है।8 वर्ष से कम उम्र के बच्चों द्वारा उपयोग के लिए अभिप्रेत खिलौने उपयोग और दुरुपयोग परीक्षण से पहले या बाद में इस आवश्यकता के अधीन हैं।
परीक्षण सिद्धांत
बच्चों की उंगलियों की नकल करने के लिए इस्तेमाल किए जाने वाले स्टील के शाफ्ट को सख्त करने की जरूरत है।रॉकवेल की सतह की कठोरता 40 से कम नहीं होनी चाहिए, सतह की खुरदरापन 0.40 माइक्रोन से अधिक नहीं होनी चाहिए, और व्यास 9.35 मिमी ± 0.12 मिमी होना चाहिए।नकली कृत्रिम त्वचा टेप की एक परत 6 एन (1.35 एलबी) के बल के साथ नकली कृत्रिम त्वचा गोंद के साथ लिपटे स्टील शाफ्ट पर लंबवत रूप से लागू की गई थी।स्टील शाफ्ट 23 मिमी/सेकंड ± 4 मिमी/सेकंड पर निरंतर स्पर्शरेखा था।गति को एक सप्ताह के लिए घुमाया जाता है।नकली कृत्रिम त्वचा चिपकने वाले कागज को काटने (काटने) के लिए परीक्षण के किनारे की जाँच करें।यदि कट (कट) किया जाता है, तो परीक्षण किए गए किनारे को संभावित खतरनाक तेज धार के रूप में परिभाषित किया जाता है।
तेज धार परीक्षक उपयोग और निर्णय परिणाम
1. आवश्यकतानुसार PTFE चिपकने वाला टेप खराद का धुरा में संलग्न करें, और फिर खराद का धुरा को परीक्षण किए गए सुलभ किनारे के साथ 360 ° घुमाएँ।जांचें कि परीक्षण चिपकने वाला टेप गुरुत्वाकर्षण-सही है।
क्या गेंद टेस्ट टेम्प्लेट को पूरी तरह से पास कर सकती है।कट की लंबाई।कटे हुए टेप की लंबाई के प्रतिशत की गणना करें।निर्णय: यदि चिपकने वाला टेप 50% से काटा जाता है
विभक्त, धार को तीक्ष्ण धार माना गया है।
2. परीक्षण किया जाने वाला किनारा खिलौना भाग या घटक के अभिगम्यता परीक्षण के बाद निर्धारित पहुंच योग्य किनारा होना चाहिए।
3. यदि पूरे खिलौने के स्पर्श योग्य किनारे का परीक्षण नहीं किया जा सकता है, तो खिलौने को समग्र रूप से अनुकरण करने के मामले में, सुलभ किनारे को हटाया जा सकता है और अलग से परीक्षण किया जा सकता है।
4. शार्प एज टेस्ट की कुंजी यह है कि पहचाने गए किनारे को कैसे ठीक किया जाए और यह सुनिश्चित किया जाए कि खराद का धुरा किनारे से समकोण पर है, और परीक्षण के दौरान खराद का धुरा और किनारे के बीच कोई चरण नहीं है।
खेलकूद के लिए।
5. खराद का धुरा के रोटेशन के दौरान, यह सुनिश्चित किया जाना चाहिए कि खराद का धुरा पर लगाया जाने वाला दबाव लगातार स्थिर हो।
विनिर्देश
आकार
|
(एल * डब्ल्यू * एच) 29 * 19 * 10 सेमी
|
वज़न
|
3.5 किग्रा
|
स्पीड
|
1.00±0.08 इंच/से
|
स्थिर बल
|
1.35एलबी
|
सामग्री
|
स्टेनलेस स्टील
|
सामान
|
Tiefo लांग टेप PTFE टेपफुट स्विच का एक सेट, एक पावर चार्जर, एक ऑपरेटिंग मैनुअल
|
मानक
|
एएसटीएम F963 4.7, EN 71-1 8.11, 16 CFR 1500.49, ISO 8124-1 5.8,
|
तकनीकी पैमाने
1. तालिका 1 में दिखाया गया रोटरी खराद का धुरा का व्यास:
मानक | EN71-1 | एएसटीएम एफ 963/16सीएफआर1500.49 |
अंकित मूल्य | (9.53 ± 0.12) मिमी | φ(0.375 ± 0.005) इंच |
मापित मान | φ9.450mm | φ0.3720 इंच |
2. तालिका 2 में दिखाए गए बल का मापित मान:
मानक | EN71-1 | एएसटीएम एफ 963/16सीएफआर1500.49 |
अंकित मूल्य | (6 ± 0.5) एन | 1.35 एलबीएफ |
मापित मान | 6.00N | 1.35 एलबीएफ |
3. तालिका 3 में दिखाया गया रोटरी खराद का धुरा की गति:
मानक | EN71-1 | एएसटीएम एफ 963/16सीएफआर1500.49 |
अंकित मूल्य | (23 ± 4) मिमी / एस | (1.00 ± 0.08) इंच/सेक |
मापित मान | 19.3mm/s | 0.760 इंच/सेक |
4.तालिका 4 में दिखाया गया रोटरी खराद का धुरा का खुरदरापन:
मानक | EN71-1 | एएसटीएम एफ 963/सीएफआर150.49 |
अंकित मूल्य | ≤0.4 माइक्रोन | ≤16 माइक्रो इंच |
मापित मान | 0.15 माइक्रोन | 5.9 माइक्रो इंच |
शार्प एज टेस्टर और शार्प पॉइंट टेस्टर.pdf
आप तेज किनारों का परीक्षण कैसे करते हैं?
किनारे को तेज के रूप में पहचाना जाएगा यदि यह टेप के माध्यम से 1.35 पाउंड (6.00 न्यूटन) तक किसी भी बल पर 1/2 इंच (13 मिलीमीटर) से कम की लंबाई के लिए पूरी तरह से कट जाता है।(2) प्रक्रिया।(i) परीक्षण किए जाने वाले नमूने के किनारे को इस तरह से रखा जाएगा कि वह परीक्षण के दौरान हिल न जाए।
तेज धार परीक्षक ऑपरेशन वीडियो लिंक:
https://www.youtube.com/watch?v=TReo3kIsqVc
