| ब्रांड नाम: | SKYLINE |
| मॉडल संख्या: | SL-IPX34B-R400 |
| मूक: | 1 इकाई |
| कीमत: | Negoitable |
| भुगतान की शर्तें: | वेस्टर्न यूनियन, टी/टी, MoneyGram, एल/सी |
| आपूर्ति की योग्यता: | 2 पीसी / माह |
| उत्पाद का नाम | आईपीएक्स 34- स्विंगिंग बारिश टेस्ट बॉक्स | ||||
| उत्पाद नमूना | SL-IPX34B-R400 | ||||
उपकरण अवलोकन | आवेदन पृष्ठभूमि: उत्पादों और सामग्रियों के लिए प्राकृतिक पानी (वर्षा जल, समुद्र का पानी, पानी और इतने पर) का विनाश, जिसके परिणामस्वरूप हर साल अप्रत्याशित आर्थिक नुकसान होता है। नुकसान मुख्य रूप से संक्षारण, लुप्तप्राय, विरूपण, ताकत ड्रॉप, विस्तार और मोल्ड के कारण होता है। विशेष रूप से, बिजली के उत्पाद बारिश की छोटी सर्किटिंग के कारण आसानी से आग लगते हैं। इसलिए, एक विशिष्ट उत्पाद या सामग्री के खोल के लिए सुरक्षात्मक पानी परीक्षण एक आवश्यक कुंजी प्रक्रिया है। | ||||
| सामान्य अनुप्रयोग: आउटडोर दीपक, घरेलू उपकरण, ऑटो पार्ट्स और अन्य इलेक्ट्रॉनिक और विद्युत उत्पादों। | |||||
| उपकरण समारोह: डिवाइस का मुख्य कार्य इलेक्ट्रॉनिक और विद्युत उत्पादों, दीपक और लालटेन, इलेक्ट्रिक अलमारियाँ, विद्युत घटक, ऑटोमोबाइल, मोटरसाइकिल और उनके घटकों के लिए है। उत्पादों के भौतिक और अन्य संबंधित गुणों का अनुकरण बारिश के तहत किया जाता है। परीक्षण के बाद, परीक्षण का उपयोग यह निर्धारित करने के लिए किया जाता है कि उत्पाद का प्रदर्शन आवश्यकताओं को पूरा करता है, ताकि कारखाने के डिजाइन, सुधार, सत्यापन और निरीक्षण को सुविधाजनक बनाया जा सके। | |||||
निष्पादन का मानक | आईईसी 60529 के अनुसार: 1 9 8 9 + ए 1: 1 999 + ए 2: 2013 <बाड़ों द्वारा प्रदान की गई सुरक्षा की शर्तें (आईपी कोड)>, <खोल सुरक्षा ग्रेड (आईपी कोड)>, 14.2.3 14.2.4 खंड और चित्रा 4, जीबी 7000.1 <प्रकाश भाग 1: 9.2.4, 9.2.5 शब्दों और आकृति 9.4 के लिए सामान्य आवश्यकताओं और परीक्षण | ||||
उपकरण बिंदु | ए। उत्पाद आईपीएक्स 3, आईपीएक्स 4 निविड़ अंधकार रेटिंग परीक्षण के लिए। ख। खोल घरेलू उच्च गुणवत्ता वाले स्टील प्लेट से बना है और सतह को पेंट के साथ छिड़काया जाता है। यह सुंदर और टिकाऊ है। सी। सभी SUS304 # स्टेनलेस स्टील प्लेट में उपयोग किए जाने वाले बॉक्स और स्वियरल टेबल के अंदर लंबे समय तक उपयोग जंग नहीं होगा। घ। बॉक्स संरचना: स्वयं निहित पानी की टंकी, पानी फैलाना, भंडारण टैंक में पानी के स्तर के फ्लोटिंग बॉल वाल्व, पानी के सेवन का स्वचालित नियंत्रण और कम पानी के स्तर पर अलार्म का पता लगाने, प्रभावी ढंग से पानी पंप को शुष्क और क्षतिग्रस्त से रोकना। ई। दरवाजे पर एक पारदर्शी अवलोकन खिड़की (कठोर ग्लास सामग्री) है, और आंतरिक परीक्षण के अवलोकन की सुविधा के लिए बॉक्स में एक एलईडी दीपक स्थापित किया गया है। च। स्विंग पाइप ड्राइव घरेलू उच्च गुणवत्ता वाले सर्वो स्टेपर मोटर को गोद लेती है, स्विंग पाइप की गति सटीक और समायोज्य है, और चरण समस्या से बाहर नहीं है (चरण से बाहर: यह झूलते आंदोलन का विघटन करेगा, और टर्नटेबल शाफ्ट के बीच, उपकरणों के नुकसान का कारण बनता है) जी। टर्नटेबल ड्राइव: घरेलू उच्च गुणवत्ता वाले स्टेपर मोटर, स्पीड और कोण का उपयोग टच स्क्रीन (समायोज्य) पर सटीक स्टीप्लेस समायोज्य की मानक सीमा में सेट किया जा सकता है और स्वचालित रूप से आगे और रिवर्स रोटेशन को नियंत्रित कर सकता है (सकारात्मक और नकारात्मक: उपयुक्त घुमाव को रोकने के लिए नमूना पावर परीक्षण के लिए)। एच। टेस्ट बॉक्स नमूना पावर आउटलेट (AC220,10A) से लैस है, और नमूना बिजली की आपूर्ति प्रोग्राम द्वारा नियंत्रित की जा सकती है। पावर आउटेज (0-999min) - 0-99 9मिन (पावर) - बिजली विफलता (0- 999min) नमूना पर लागू होती है। मैं। परीक्षण समय टच स्क्रीन पर सेट किया जा सकता है। सेटिंग रेंज है: 0- 999min (समायोज्य) ञ। फ़िल्टरिंग उपायों: उच्च परिशुद्धता फ़िल्टर, जो टैप पानी और फ़िल्टर कारतूस में अशुद्धता को प्रभावी रूप से फ़िल्टर कर सकता है नियमित रूप से बदला जा सकता है। कश्मीर। कोर कंट्रोल सिस्टम ताइवान Weinview 7 इंच टच स्क्रीन + पैनासोनिक पीएलसी, एलजी, ओमरॉन और अन्य आयातित ब्रांडों जैसे बिजली के घटकों का उपयोग, गोलाकार शिल्प राष्ट्रीय मानकों की आवश्यकताओं को पूरा करते हैं, उचित लेआउट, तारों को मजबूती से और स्पष्ट रूप से चिह्नित किया जाता है। एल। टच कंट्रोल फ़ंक्शन: "आईपीएक्स 3 टेस्ट" परीक्षण आईपीएक्स 3 स्थितियों में मानक शर्तों के अनुसार किया जाता है; "आईपीएक्स 4 परीक्षण" परीक्षण आईपीएक्स 4 स्थितियों में मानक शर्तों के अनुसार किया जाता है; "कस्टम टेस्ट: परीक्षण उपयोगकर्ताओं की जरूरतों के अनुसार आयोजित किया गया था, आप परीक्षण समय, बारिश कोण, स्विंग गति, पाइप टर्नटेबल गति isoparametric सेट कर सकते हैं। मीटर। चेसिस एम्बेडेड स्पेयर पार्ट्स बॉक्स और सामान्य स्पेयर पार्ट्स (जैसे कि छह कोने स्क्रूड्राइवर, फिल्टर कोर, सुई आदि) के साथ स्थापित किया जाता है ताकि उपयोगकर्ताओं के भंडारण और उपयोग को सुविधाजनक बनाया जा सके। | ||||
तकनीकी मापदंड | संरचनात्मक मानकों | ||||
| पेंडुलम आकार | आर 400 मिमी (आर 200 मिमी के साथ जोड़ा जा सकता है) | ||||
| आंतरिक बॉक्स आकार | 900 * 900 * 900 मिमी | ||||
| बाहरी आकार | 1400 * 1120 * 1750 मिमी | ||||
| Blowhole आकार | व्यास 0.4 मिमी | ||||
| स्विंग ट्यूब के अंदरूनी व्यास | 15mm | ||||
| नमूना टर्नटेबल व्यास | 400 मिमी (200 टेबल के लिए जोड़ा जा सकता है) | ||||
| कार्यात्मक पैरामीटर | |||||
| बहे | 0-2L / मिनट | ||||
| टर्नटेबल का लोड-बेयरिंग | 20 किलो | ||||
| टर्नटेबल ऊंचाई सीमा | 350-600mm | ||||
| टर्नटेबल की रोटेशन की गति | 1-5r / मिनट (सटीक समायोज्य) | ||||
| टर्नटेबल का घूर्णन | हमेशा सकारात्मक और उलट बदल दिया | ||||
| स्विंग पाइप कोण | 120º (आईपीएक्स 3), 350º (आईपीएक्स 4) या कस्टम सेटिंग्स | ||||
| स्विंग ट्यूब की स्विंग गति | 240 डिग्री पीछे और आगे 4 एस, 720 डिग्री पीछे और आगे 12 एस (परिशुद्धता नियंत्रण) या कस्टम | ||||
| विद्युत पैरामीटर | |||||
| उपकरण पावर | 220V | ||||
| टेस्ट नमूना बिजली की आपूर्ति | 220V | ||||
| संयंत्र क्षमता | 1.0KW | ||||
| सुरक्षा संरक्षण समारोह: | रिसाव संरक्षण, पानी की कमी संरक्षण, शॉर्ट सर्किट संरक्षण | ||||
मुख्य विन्यास तालिका | नाम | विशेष विवरण | मात्रा | ब्रांड / टिप्पणी | |
| हवाई जहाज़ के पहिये | अंदर का बॉक्स 304 #, बाहरी बॉक्स स्प्रे पेंट | 1 | Yuexin | ||
| जल भंडारण टैंक | 304 # स्टेनलेस स्टील घर का बना | 1 | Yuexin | ||
| turntable | 304 # स्टेनलेस स्टील घर का बना | 1 | Yuexin | ||
| स्विंग पाइप | 304 # स्टेनलेस स्टील घर का बना | 1 | Yuexin | ||
| स्विंग सुई | 0.4 मिमी स्टेनलेस स्टील | 1 | 100 अतिरिक्त | ||
| स्विंग सुई फ़ाइल | M5-6 | 1 | 20 अतिरिक्त | ||
| पानी का पंप | स्टेनलेस स्टील पानी पंप | 1 | Lingxiao | ||
| प्रवाह मीटर | ग्लास पैनल बेल्ट समायोजन | 1 | Yuanda | ||
| दबाव गेज | असीमित स्टेनलेस स्टील / वाई -60 बीएफजेड | 1 | Hongqi | ||
| मैकेनिकल फ्लोटिंग बॉल वाल्व | ND15 | 1 | |||
| फ़िल्टर | 10 इंच सिंगल स्टेज वॉटर शोधक | 1 | बैकअप फ़िल्टर कोर 1 | ||
| टच स्क्रीन | 7 इंच रंगीन स्क्रीन | 1 | ताइवान Weinview | ||
| पीएलसी नियंत्रक | एफआर-एक्सओ एल 30 आर | 1 | पैनासोनिक | ||
| घुमावदार कदम मोटर | 1 | Zhichuang | |||
| स्विंग ट्यूब reducer | 1 | दबंग | |||
| टर्नटेबल स्टेपिंग मोटर | 57 # | 1 | Jiemeikang | ||
| टर्नटेबल reducer | 1 | दबंग | |||
| कम वोल्टेज विद्युत उपकरण | 1 | एलजी | |||
| रिले | 1 | OMRON | |||
| स्विचिंग मोड बिजली की आपूर्ति | 1 | OMRON | |||
यादृच्छिक परिशिष्ट | 1. ऑपरेशन निर्देशों की एक प्रति; 2. कारखाने की योग्यता का प्रमाण पत्र; 3. उपकरण वारंटी कार्ड; 4. फिल्टर कारतूस 1; 5. परीक्षण सुई 100 6. परीक्षण पिनहेड 20 7. तीन कोर केबल, 1 (लगभग 3 एम) | ||||
| उपयोग की शर्तें | निम्नलिखित शर्तों को उपयोगकर्ता द्वारा गारंटी दी जाती है और संबंधित कनेक्शन पूरा हो जाता है। | ||||
साइट का प्रयोग करें | जमीन और जल निकासी चिकनी है, जमीन और दीवार निविड़ अंधकार हैं और फर्श नाली या जल निकासी खाई स्थापित है। जमीन असर क्षमता 200 किलो / मीटर 2 से कम नहीं है अच्छी हवादार साइट उपकरण के चारों ओर कोई मजबूत कंपन नहीं उपकरण के चारों ओर कोई मजबूत विद्युत चुम्बकीय क्षेत्र का प्रभाव उपकरण के चारों ओर कोई ज्वलनशील, विस्फोटक, संक्षारक पदार्थ और धूल नहीं उपकरण के आस-पास उपयोग और रखरखाव के लिए एक उचित जगह है: पिछली तरफ, बाएं और दाएं तरफ, उपकरण के शीर्ष: 800 मिमी उपकरण के सामने की तरफ: 1200 मिमी | ||||
| पर्यावरण की स्थिति | तापमान: 5 ℃ ~ 35 ℃ सापेक्ष आर्द्रता: ≤85% वायु दाब: 86kPa ~ 106kPa | ||||
बिजली की आपूर्ति की स्थिति | वोल्टेज और आवृत्ति | AC220V ± 10%; 50 हर्ट्ज ± 10% फायर लाइन + शून्य लाइन + संरक्षित ग्राउंड लाइन | |||
| स्थापित विद्युत् | 1.0KW | ||||
| सुरक्षात्मक पृथ्वी तार के पृथ्वी प्रतिरोध | 4Ω से कम | ||||
पावर स्विथ | 1. उपयोगकर्ता को संबंधित क्षमता वाले उपकरणों के लिए इंस्टॉलेशन साइट पर इलेक्ट्रिक रिसाव सुरक्षा वायु स्विच स्थापित करने की आवश्यकता है और स्विच का उपयोग उपकरण के उपयोग के लिए स्वतंत्र रूप से किया जाना चाहिए। 2. चाकू स्विच या सॉकेट के उपयोग को रोकें 3. वायु रिसाव संरक्षण वायु स्विच उपकरण से 2 मीटर से अधिक नहीं है | ||||
जल स्रोत की स्थिति | 1. उपयोगकर्ता को स्थापना साइट पर उपकरण के लिए जल स्रोत स्थापित करने की आवश्यकता है, पानी का दबाव 0.2 एमपीए से कम नहीं है, और 4 बिंदु नल की स्थापना है। 2. नल की स्थिति उपकरण से 2 मीटर से अधिक नहीं है | ||||
संदर्भ चित्र:

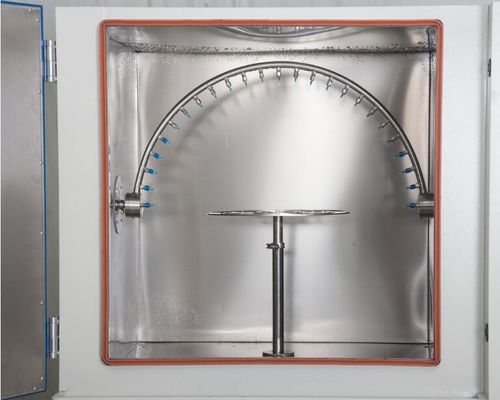

भीतरी बॉक्स

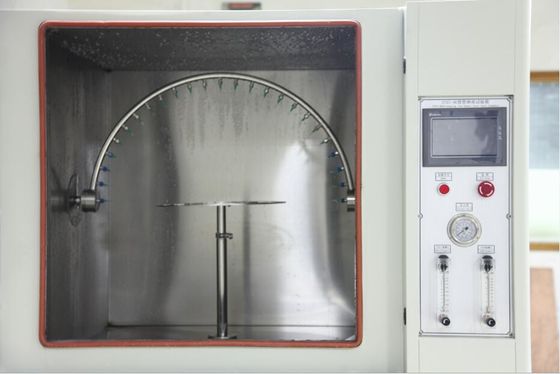

संचालन पैनल

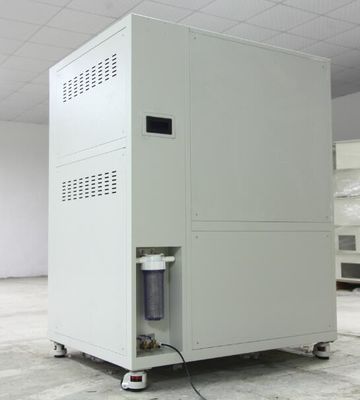

स्टेनलेस स्टील टैंक
7 इंच रंग टच स्क्रीन
