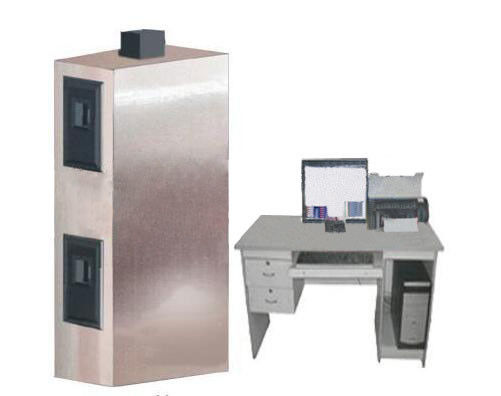

उल 1666 केबल शाफ्ट फायर टेस्टिंग मशीन में लंबवत रूप से स्थापित है
परीक्षण मानक
UL1666,एएनएसआई/एएसटीएम डी 5207 और यूएल 1581, एएनएसआई/एएसटीएम डी 5025
UL1666<<शाफ्ट में लंबवत रूप से स्थापित विद्युत और ऑप्टिकल-फाइबर केबल की लौ प्रसार ऊंचाई के लिए परीक्षण>>
मापदंडों
1. यू-टाइप प्रेशर गेज: 0-12PA पर बनाए गए चैम्बर प्रेशर को मापना;
2. हाइग्रोमीटर: चैम्बर तापमान और आर्द्रता को मापना;
3. कक्ष की संरचना: ईंट द्वारा कंक्रीट की दीवार की समग्र संरचना, पहली परत 1.22M है, दूसरी परत 3.66M है, शीर्ष 2.24M है।बाहरी आयाम: 7.12M ऊँचा x1.3M चौड़ा x2.5M लंबा;
4. दीवार संरचना 106lb / ft3 (1698kd / m3) कंक्रीट का घनत्व है, तापीय चालकता (k) 0.38Btu (0.055W / mk) के लिए 21.1 ℃ पर;
5. सीमेंट संरचना के 203 मिमी मोटी साधारण वजन से पहली और दूसरी परत। इसकी मजबूती सुनिश्चित करने के लिए छत दीवार से बना है;
6. दूसरी परत में मापने वाला छेद पहली परत मापने वाले छेद (305 मिमी गुणा 610 मिमी) के ऊर्ध्वाधर छेद से ऊपर होना चाहिए, प्रत्येक छेद बॉक्स के पीछे 203 मिमी और बॉक्स के किनारे से 102 मिमी होना चाहिए।
इग्निशन डिवाइस
1. एक 1/2 इंच स्टील पाइप, 1/2 इंच पाइप कोहनी और एक स्टील इग्निशन डिस्पर्सिंग डिस्क स्थापित की जाती है, और एक प्रोपेन फ्लो मीटर उस स्थान पर स्थापित किया जाता है जहां गैस इंजेक्ट की जाती है।
2. पंखा: टेस्ट बॉक्स के आउटलेट पर एग्जॉस्ट फैन और एनीमोमीटर लगाएं।
3. दहन स्रोत: आग लगाने वाले को आपूर्ति की जाने वाली गैस सीपी ग्रेड प्रोपेन होनी चाहिए और प्रति घन फुट गर्मी 2500 बीटीयू होनी चाहिए।
4. निकास पंखा और संदेश देने वाला पाइप: स्टील का संदेश देने वाला पाइप परीक्षण बॉक्स के शीर्ष के केंद्र में स्थापित किया गया है।एग्जॉस्ट फैन संदेश देने वाले पाइप से जुड़ा होता है।
6. तापमान और प्रवाह परीक्षण उपकरण: आठ विशेष 28-प्रकार के निकल शीथ थर्मोकपल दूसरे टैंक में रखे गए हैं, एक थर्मोकपल पहले टैंक में रखा गया है, और एक विशेष प्रकार का 28 निकल शीथ थर्मोकपल पहली मंजिल पर रखा गया है।छत का केंद्र 1 ± 1/16 (25.4 ± 1.6 मिमी) छत तक लंबवत फैला हुआ है और परीक्षण कक्ष तापमान निर्धारित होने से पहले थर्मोकपल का परीक्षण किया जाता है।
7. दो-तरफा हवा की गति जांच पहले स्लॉट के क्षैतिज और लंबवत केंद्र में रखी जाती है, और गति मापने की जांच अंतर दबाव प्राप्त करने के लिए इलेक्ट्रॉनिक दबाव गेज से जुड़ी होती है।
8. डाटा अधिग्रहण उपकरण: पीएलसी और कंप्यूटर का उपयोग किया जाता है।डिजिटल डेटा अधिग्रहण प्रणाली हर 5 सेकंड में प्रवेश द्वार के छेद पर हवा के वेग और दूसरी परत के छेद के थर्मोकपल के तापमान को एकत्र करती है और रिकॉर्ड करती है और वक्र प्रदर्शित करती है।
विभिन्न प्रकार क्या हैंकेबल बिछाने?
केबल का उपयोग मुख्य रूप से विद्युत और दूरसंचार संकेतों को ले जाने के लिए किया जाता है।ट्विस्टेड पेयर केबल, कोएक्सियल केबल, मल्टी कंडक्टर केबल और फाइबर ऑप्टिक केबल सहित विभिन्न प्रकार के केबल होते हैं।एक मुड़ जोड़ी केबल में दो केबल एक दूसरे के चारों ओर मुड़ी होती हैं और मुख्य रूप से सिग्नल ले जाने के लिए उपयोग की जाती हैं।
