| ब्रांड नाम: | SKYLINE |
| मॉडल संख्या: | SL-T812 |
| एमओक्यू: | 1 इकाई |
| कीमत: | Neogitable |
| भुगतान की शर्तें: | वेस्टर्न यूनियन, टी / टी, मनीग्राम |
| आपूर्ति करने की क्षमता: | 10 पीसी / माह |
उपयोग

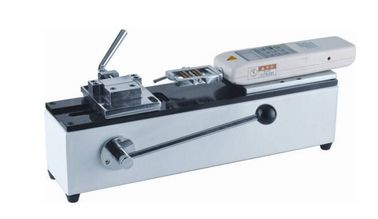

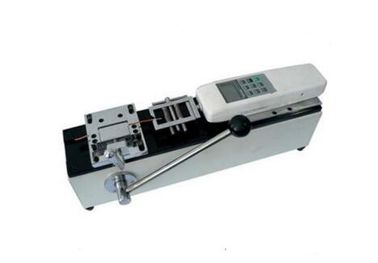

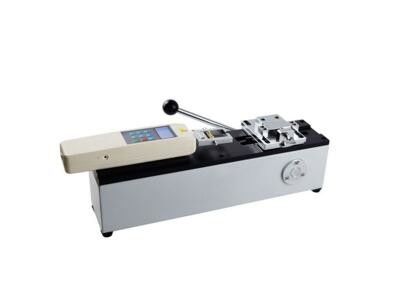

टर्मिनल तनाव परीक्षक तार परीक्षण और इलेक्ट्रॉनिक्स उद्योग के लिए हमारी कंपनी द्वारा विकसित एक परीक्षण उपकरण है।
विभिन्न दोहन टर्मिनलों की पुल-आउट बल का पता लगाने के लिए डिज़ाइन किया गया। कॉन्फ़िगर करने योग्य एनके, एचएफ पुश-पुल गेज और विशेष फिक्स्चर
इस उपकरण में कॉम्पैक्ट उपकरण, सटीक नियंत्रण, उच्च माप सटीकता, सुविधाजनक नमूना क्लैंपिंग और सरल संचालन की विशेषताएं हैं, और उत्पाद की गुणवत्ता सुनिश्चित करने के लिए तार दोहन निर्माताओं के लिए एक आदर्श उपकरण है।
फ़ीचर
क्षैतिज स्थापना।
मैनुअल ऑपरेशन, सरल और स्थिर संचालन।
रैक को और अधिक स्थिर बनाने के लिए मशीन को टेबल पर रखा जा सकता है।
तकनीकी पैमाने
वॉल्यूम: 450 मिमी × 260 मिमी × 160 मिमी।
प्रभावी स्ट्रोक: 50 मिमी।
रेटेड लोड: 500 एन। (1000 एन के साथ भी कॉन्फ़िगर किया जा सकता है)
शुद्ध वजन: 10.6 किलो।
टेस्ट ऑपरेशन प्रक्रिया
1. बाएं क्लैंप के अंत में प्रत्येक दोहन टर्मिनल के तार भाग को रखें, और तार भाग को क्लैंप करने के लिए हैंडल घुमाएं (दोहन टर्मिनल दबाया गया है)।
2. दोहन टर्मिनल के दूसरे छोर को दाएं क्लैंप के क्लैंप में रखें और बीच में फंसे दोहन टर्मिनल के अंत को रखने के लिए हैंडल घुमाएं।
3. दाएं क्लैंप के केंद्र में बाएं क्लैंप के केंद्र को संरेखित करने के लिए एम 4 एलन कुंजी का उपयोग करें।
4. यदि एचएफ श्रृंखला (डिजिटल डिस्प्ले पुश-पुल फोर्स मीटर) का उपयोग समय को धक्का और खींचने के लिए किया जाता है, तो बिजली चालू करें, और एलसीडी डिस्प्ले शून्य होने तक प्रतीक्षा करें।
5. यदि एनके श्रृंखला (पॉइंटर टाइप फोर्स गेज) का पुश-पुल टाइम स्थापित है, तो उंगली को शून्य स्थिति में वापस करने के लिए टॉगल बटन दबाएं।
6. बाएं क्लैंप को बाईं ओर ले जाने के लिए शरीर के हैंडल को चालू करें और टर्मिनल को क्लैंप करने के लिए दाएं क्लैंप को चालू करें।
