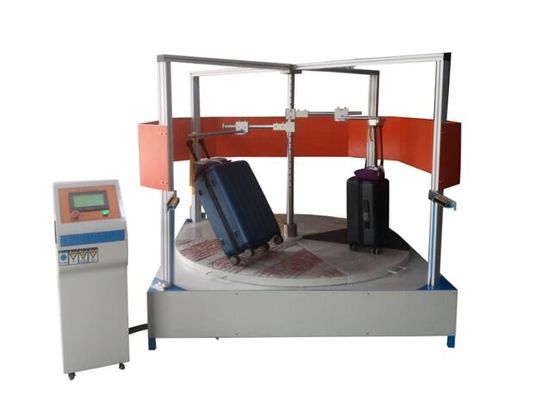

परिशुद्धता चर आवृत्ति मोटर के साथ पीएलसी नियंत्रण सामान मल्टी रोड कंडीशन टेस्ट मशीन

सामान मल्टी-रोड कंडीशन टेस्ट मशीन

उत्पाद की जानकारी

एल सामान सड़क की स्थिति परीक्षण उपकरण, सीमेंट परीक्षण रोल। व्यास: (216) 2) मिमी, 30 मिमी के उत्तल चौड़ाई और रोल सतह पर 3 मिमी (आर = 0.5 मिमी) की सतह उत्तल मोटाई के साथ एक उठाया स्टील बार के साथ, परीक्षण रोल की लंबाई अधिकतम समानांतर समानांतर पहिया से बड़ी है परीक्षण के नमूने का। रिक्ति (लगभग 600 मिमी)। सीमेंट परीक्षण रोल सूत्र है: रेत (मध्यम रेत): सीमेंट (42.5, P.0) = 3: 2, कोई मधुकोश नहीं होना चाहिए, सतह पांच सतह, हवा के बुलबुले। डबल-बार परीक्षक के दो टेस्ट रोल एक ही स्तर पर होने चाहिए, दो टेस्ट रोल के बीच की दूरी को समायोजित किया जा सकता है, और दो टेस्ट रोल विपरीत दिशाओं में घूमते हैं। निश्चित गैन्ट्री। क्षैतिज तल से 45 ° 45 2 ° पर, मुख्यालय में एक समर्थन रेल है जिसे परीक्षण नमूने को ठीक करने के लिए ऊपर और नीचे ले जाया जा सकता है, और शीर्ष पर एक पुल रॉड हुक। सीमक। इसे समायोजित किया जा सकता है ताकि नमूना परीक्षण के शुरू से अंत तक एक ही स्थिति में तय किया जा सके। नियंत्रण उपकरण। एडजस्टेबल स्पीड, टोटल स्ट्रोक सेट करें, बाकी समय टेस्ट स्ट्रोक में, मेमोरी फंक्शन के साथ।

उपयोग

यह आरएंडडी कर्मियों और गुणवत्ता नियंत्रण कर्मियों द्वारा उपयोग किया जाता है, चलते समय सामान की उपयोग की स्थिति का मूल्यांकन करने के लिए, निरंतर चलने का परीक्षण करने के लिए, नमूना पहिया, धुरा, पहिया फ्रेम, टाई रॉड, बॉक्स गुणवत्ता का परीक्षण करने के लिए, और पहिया पहनने की गणना करें।

कार्यान्वयन मानकों
नियंत्रण मोड: पीएलसी नियंत्रण, मैन-मशीन इंटरफ़ेस ऑपरेशन मोड। आंतरायिक समय सेटिंग और पावर विफलता मेमोरी फ़ंक्शन के साथ परीक्षण किलोमीटर की संख्या को मनमाने ढंग से चुना जा सकता है।

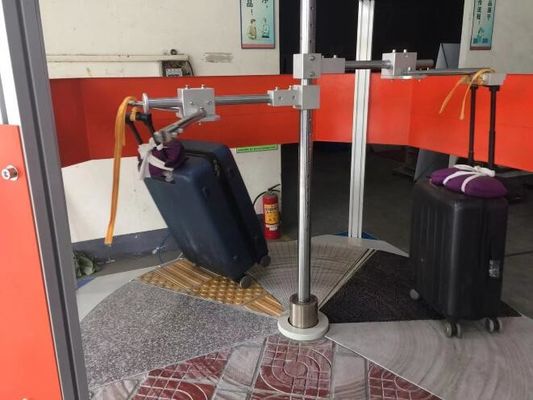

फुटपाथ सिमुलेशन: 30% ठीक सीमेंट फुटपाथ, 30% मोटे सीमेंट फुटपाथ, 20% चिनाई फुटपाथ, 9% संगमरमर फुटपाथ, 9% अंधा सड़क, 1% गति टक्कर, 1% सीवर।
ऑपरेटिंग गति: 0-4Km / h, 10min हर 2Km ऑपरेशन के लिए रोकें, समायोजित किया जा सकता है।
फिक्स्ड गैन्ट्री: टू-व्हील मोड, फोर-व्हील मोड।
सामान्य कार्य शक्ति: सटीक चर आवृत्ति मोटर।
मशीन का आकार: 1.88M * 1.8M * 1.64M (W * D * H)।

परीक्षण विधियाँ
1. परीक्षण मशीन पर नमूना रखें और पहिया को टेस्ट रोल पर रखें। पुल रॉड को पूरे रास्ते से बाहर निकालें और हुक पर लटका दें। पुल के बिना नमूना को हुक या साइड हैंडल (साइड एमओपी, साइड पुल स्ट्रैप) के साथ हुक या क्रॉसबार पर उठाया जाएगा, और बॉक्स के कोण (पैकेज) और क्षैतिज विमान को 45 ° ° 2 °। लीवर के हैंडल को लॉक करें और स्टॉपर को ठीक करें।
2. चार पहिया के नमूने को परीक्षण मशीन पर रखा जाना चाहिए, और दो परीक्षण रोल के बीच की दूरी को समायोजित किया जाना चाहिए ताकि चार पहियों को दो परीक्षण रोल पर रखा जाए और स्टॉपर तय हो।
3. परीक्षण मशीन ऑपरेटिंग गति सेट करें: 4 किमी / घंटा, आंतरायिक रूप से ऑपरेशन के हर 2 किमी के लिए 10 मिनट।
4. परीक्षण यात्रा कार्यक्रम: 4km8km12km16km20km, या निर्दिष्ट यात्रा कार्यक्रम के अनुसार परीक्षण करें।
5. सीमेंट रोलर: φ (216 ment 2) मिमी दो, दो रोलर्स के बीच की दूरी को समायोजित किया जा सकता है, और रोटेशन की दिशा विपरीत है।
6. जोरदार स्टील बार: 600 × 30 × 3 मिमी (W × D × H)
7. फिक्स्ड गैन्ट्री: क्षैतिज के साथ 45 °: 2 °
8. परीक्षण की गति: 4 किमी / घंटा हर 2 किमी, आंतरायिक 10min
9. टाइमर: एलसीडी डिस्प्ले
10. नियंत्रण डिवाइस: समायोज्य गति, सेट कुल स्ट्रोक, बाकी समय परीक्षण स्ट्रोक में, स्मृति समारोह के साथ
11. डिवाइस को सीमित करना: इसे समायोजित किया जा सकता है ताकि परीक्षण की शुरुआत से अंत तक नमूना एक स्थिति में तय किया जा सके। 12. बिजली की आपूर्ति: 220V50HZ।
