एक्सेलेरोमीटर के बिना स्विंग तत्वों से आईएसओ 8124-4 अलू मिश्र धातु प्रभाव प्रमुख

आईएसओ 8124-4 स्विंग तत्वों से प्रभाव सिर (एक्सेलेरोमीटर के बिना)

उत्पाद की जानकारी

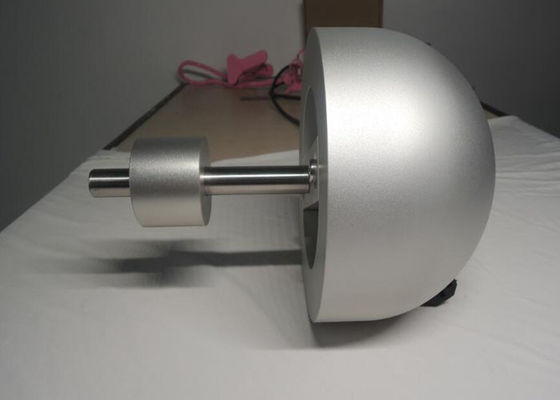

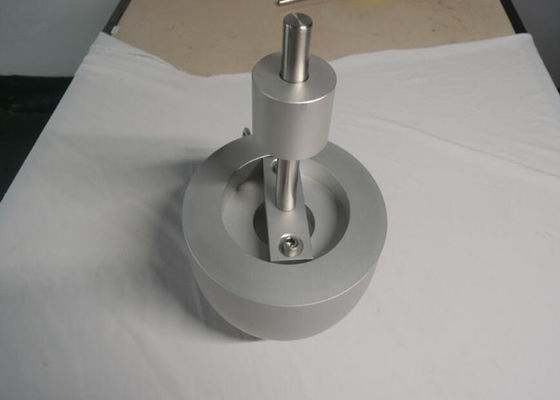

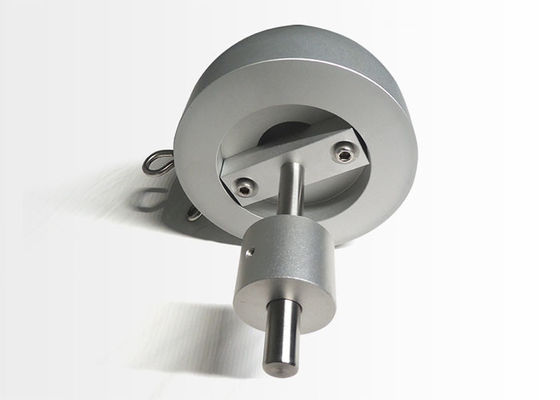

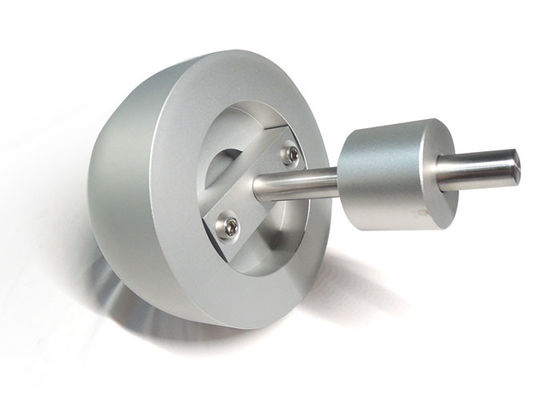

परीक्षण द्रव्यमान, जिसमें 80 मिमी ± 3 मिमी त्रिज्या का एक एल्यूमीनियम क्षेत्र या अर्ध-गोला होता है, और कुल द्रव्यमान
(एक्सेलेरोमीटर सहित) 4,6 किग्रा ± 0,05 किग्रा।सतह के बीच का प्रभावकारी भाग टकराया और
एक्सेलेरोमीटर सजातीय और रिक्तियों से मुक्त होगा।एक्सेलेरोमीटर से जुड़े केबल
इस तरह से रखा जाए कि परीक्षण द्रव्यमान के द्रव्यमान पर प्रभाव कम से कम हो

परीक्षण मानक
ISO8124-4 6.4.1

प्रक्रिया

निर्माता के निर्देशों के अनुसार परीक्षण के लिए स्विंग तत्व को इकट्ठा और स्थापित करें।
झूले के साथ और अधिकतम आपूर्ति की गई निलंबन के साधनों के साथ झूले को निलंबित करें
ऊंचाई जो ये अनुमति देते हैं।यदि रस्सी या केबल निलंबन के साधन हैं, तो उन्हें अंदर की ओर खींचने की आवश्यकता हो सकती है
परीक्षण के दौरान स्विंग जारी होने पर सुगम यात्रा की अनुमति देने का आदेश।यदि आवश्यक हो, उदाहरण के लिए, का भार लागू करें,
प्रत्येक रस्सी या केबल के अंत तक 5 किलो और इसे 6 घंटे के लिए या रस्सियों या केबलों को सीधा होने तक छोड़ दें।
सेट-अप के सभी हिस्सों को समायोजित करें ताकि परीक्षण द्रव्यमान के लिए निलंबित श्रृंखलाएं के साधनों के समानांतर हों
स्विंग तत्व के लिए निलंबन।
परीक्षण द्रव्यमान को निलंबित और समायोजित करें ताकि स्विंग तत्व का संपर्क बिंदु और परीक्षण का केंद्र
द्रव्यमान परीक्षण द्रव्यमान के गुरुत्वाकर्षण के केंद्र के समान क्षैतिज तल में हैं।सुनिश्चित करें कि परीक्षण के लिए जंजीर
द्रव्यमान मुड़ता नहीं है और परीक्षण द्रव्यमान एक लंबवत रेखा में लटकता है।
जंजीरों, रस्सियों, केबलों या अन्य द्वारा समर्थित स्विंग तत्वों के किनारे पर एक सूचकांक चिह्न लगाएं
गैर-कठोर निलंबित तत्व।इंडेक्स मार्क निलंबित सदस्य के किसी भी हिस्से पर हो सकता है जो कि
फ्री-हैंगिंग रेस्ट पोजीशन में पिवट पॉइंट के ठीक नीचे।
जंजीरों, रस्सियों, केबलों या अन्य गैर-कठोर निलंबित तत्वों द्वारा समर्थित स्विंग तत्व होंगे
धुरी बिंदु और सूचकांक के माध्यम से एक सीधी रेखा के पार्श्व-दृश्य प्रक्षेपण तक उनकी यात्रा के चाप के साथ उठाया गया
निशान ऊर्ध्वाधर के साथ 60° ± 1° का कोण बनाता है।एक बार जब निलंबित सदस्य को परीक्षण की स्थिति में उठा दिया जाता है,
निलंबित तत्वों में कुछ वक्रता उत्पन्न होगी।निलंबित सदस्य की स्थिति को समायोजित करें
उस वक्रता को निर्धारित करें जो एक स्थिर प्रक्षेपवक्र प्रदान करती है।
