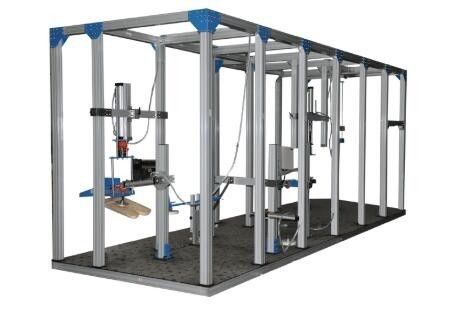

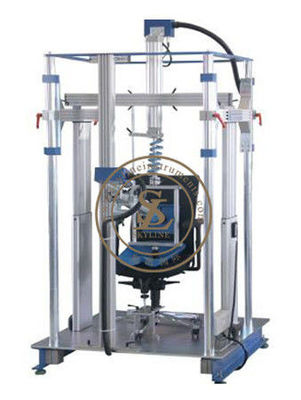

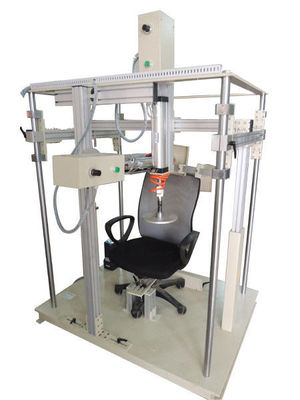

BIFMA 5.1 फर्नीचर परीक्षण उपकरण बाक़ी स्थायित्व परीक्षण मशीन

BIFMA 5.1 फर्नीचर परीक्षण उपकरण बैकस्टेस्ट स्थायित्व परीक्षण मशीन

यह मशीन कुर्सी की पीठ पर पिछली ताकत के कारण थकान तनाव और पहनने के लिए कुर्सियों की क्षमता का मूल्यांकन करना है।

तकनीकी पैमाने

i.seat और वापस स्थैतिक / स्थायित्व परीक्षण,

ii.seat सामने किनारे स्थिर परीक्षण

iii.armrest ऊपर और नीचे स्थिर परीक्षण,

iv.arm सैडवे स्थिर परीक्षण

v.legs आगे / किनारे स्थिर परीक्षण

vi.back प्रभाव परीक्षण

vii.seat प्रभाव परीक्षण

1. Ukuran फ्रेम मेसिन: (2700 × 1 99 0 × 2300) मिमी, extruded एल्यूमीनियम

2. बेकलानुकासा: एकल चरण, एसी 220 वी

3. Mempunyai6stesenujianiaitu:

I. सीट और बैक स्थिर / स्थायित्व और सीट फ्रंट एज स्थिर परीक्षक

ए। लोड सेल क्षमता 1000 एन (क्षैतिज) और 2000 एन (लंबवत) के साथ वायवीय सिलेंडर

ख। 1 क्षैतिज सिलेंडर और 1 लंबवत सिलेंडर

सी। तंत्र - सीट पर पहले निर्दिष्ट वर्टिकल लोड लागू होता है और क्षैतिज भार लागू होने पर भार बनाए रखा जाता है। बल 10 ± 2 एस या 2 ± 1 एस (adjuastable) के लिए बनाए रखा जाएगा। यह चक्र पर गठित है।

घ। समायोज्य लोड दिशा (कुर्सी बैकस्टेस्ट के लिए 90 डिग्री)

ई। समायोज्य ऊंचाई

च। पैड लोड हो रहा है - सिलेंडर से जुड़ा हुआ है और स्वतंत्र रूप से पिवोट कर सकता है

- सीट लोडिंग पैड - लंबवत सिलेंडर से जुड़ा हुआ (संलग्नक देखें)

- क्षैतिज सिलेंडर पर बैक लोडिंग पैड - संलग्नक देखें (संलग्नक देखें)

जी। इलेक्ट्रान्टिक प्रीपेरमाइंड काउंटर (ईपीसी) - 200,000 चक्र तक सिलेंडर स्ट्रोक करने के लिए 6 अंकों का काउंटर

एच। संपीड़न हवा: ± 6 किलो / वर्ग मीटर

मैं। पीएलसी प्रोग्रामिंग और सुरक्षा कोड उपलब्ध है

ञ। एकल चरण एसी 220V

कश्मीर। गति: समायोज्य (10-20 चक्र / मिनट)

द्वितीय। आर्मस्ट ऊपर और नीचे स्थिर परीक्षण

ए। 2 सिलेंडर शामिल है। दोनों सिलेंडर को सेट किया जा सकता है:

- समायोज्य क्षैतिज दूरी (1 मीटर तक) के साथ लंबवत स्थिति - हाथ के आराम पर ऊर्ध्वाधर नीचे की ओर बल (900 एन तक) लागू करने के लिए और प्लेटफॉर्म से कुर्सी उठाने के लिए।

ख। ऊंचाई 1 मीटर तक समायोज्य है।

सी। सिलेंडर से जुड़े पैड लोड हो रहा है: हटाने योग्य, 100 मिमी व्यास, 50 मिमी मोटाई, 12 मिमी त्रिज्या गोलाकार किनारों और फ्लैट सतह।

घ। 3 ऑपरेशन मोड:

- मोड 1: केवल 1 सिलेंडर संचालित करें (एक तरफा armrest के साथ कुर्सी के लिए)

- मोड 2: केवल 2 सिलेंडर संचालित करें (एक तरफा armrest के साथ कुर्सी के लिए)

- मोड 3: दोनों सिलेंडर एक साथ संचालित किया

ई। साइकिल आवश्यक: 10 बार

च। बल 10 ± 2 एस के लिए बनाए रखा जाएगा।

तृतीय। Armrest सैइडवे स्थिर भार परीक्षण

ए। क्षैतिज सिलेंडर युक्त 2 लोडिंग पैड (100 मिमी व्यास) विपरीत दिशा में तय किया गया है (संलग्नक देखें)।

ख। सिलेंडर लंबवत पोस्ट और ऊंचाई समायोज्य (500-1000 मिमी) पर तय किया गया है

सी। सिलेंडर और लोडिंग पैड असेंबली 2 हाथों के बीच फिट हो सकती है (min.distance 400 मिमी) ताकि लोडवे पैड के माध्यम से एक साथ हाथ के बाकी हिस्सों में सिडवे बल (अधिकतम.900 एन) लगाया जा सके।

जी। साइकिल आवश्यक: 10 टाइम्स

एच। बल 10 ± 2 एस के लिए बनाए रखा जाएगा।

चतुर्थ। पैर आगे / किनारे स्थिर परीक्षक

ए। 1 सिलेंडर से युक्त है जो क्षैतिज और ऊर्ध्वाधर स्थिति पर सेट किया जा सकता है।

ख। लोड सेल: क्षमता 1000 एन

सी। ऊंचाई 1 मीटर तक समायोज्य है

घ। सिलेंडर से जुड़े पैड लोड हो रहा है: 100 मिमी व्यास, 50 मिमी मोटाई, 12 मिमी त्रिज्या गोलाकार किनारों और फ्लैट सतह।

ई। बल आवेदन: 10 गुना, 10 ± 2 एस के लिए बनाए रखा।

वी। बैक / आर्म इफेक्ट टेस्टर

ए। प्रभाव हथौड़ा

- मुक्त गिरावट के लिए लटकन हथौड़ा लटकाना और पिवोटिंग

- ऊंचाई समायोज्य (300-1000 मिमी)

- निर्माण-संलग्न संलग्नक

ख। ऊंचाई माप पैमाने

- मंजिल खड़े और मोबाइल

- सीमा: 1.5 मीटर

सी। रबर की चटाई

- आकार: 1.5 × 1.5 × 0.002 मीटर

- कठोरता: (85 ± 10) आईएसएचडी आईएसओ 7619-2: 2010 के अनुसार, मान्यता प्राप्त प्रयोगशाला द्वारा परीक्षण किया गया

छठी। सीट प्रभाव परीक्षक

ए। वायवीय सिलेंडर

- प्रभावक को पकड़ने, मुक्त करने और बढ़ाने के लिए

- ऊंचाई: मंजिल से 2 मीटर तक समायोज्य ऊंचाई

- प्रभावक से जुड़ा हुआ है और 300 मिमी तक (समायोज्य) ऊंचाई पर परीक्षण सतह पर प्रभावक को स्वतंत्र रूप से गिरने की अनुमति देता है

ख। प्रभावक - अनुलग्नक देखें

मैं। सीट और बैक स्थिर / स्थायित्व परीक्षण, (बीएस एन 1728: 2012, खंड 6.4 और 6.17)

ii। सीट फ्रंट एज स्टेटिक टेस्ट (बीएस एन 1728: 2012, क्लॉज 6.5)

iii. ऊपर की ओर और नीचे की स्थिर परीक्षा, (बीएस एन 1728: 2012, खंड 6.11 और 6.13)

iv.Arm sideways स्थिर परीक्षण (बीएस एन 1728: 2012, खंड 6.10)

v.Legs आगे / किनारे स्थिर परीक्षण (बीएस एन 1728: 2012, खंड 6.15 और 6.16)

vi.बैक प्रभाव परीक्षण (बीएस एन 1728: 2012, खंड 6.25)

vii.Seat प्रभाव परीक्षण (बीएस एन 1728: 2012, खंड 6.24)

ए। स्टॉपर 12 मिमी मोटाई

ख। पोर्टेबल बांह किनारे परीक्षक - एकाधिक बैठने के लिए

- लोडिंग पैड 100 मिमी व्यास और 1 अलग लोडिंग पैड 100 मिमी के साथ संलग्न अतिरिक्त सिलेंडर

- लोडिंग पैड दोनों को विपरीत दिशा में स्टील रॉड (लंबाई 2 मीटर) पर तय किया जाएगा।

- 2 लोडिंग पैड के बीच की दूरी रॉड के साथ समायोज्य है।

- हाथ के आराम के लिए बल का आवेदन रॉड द्वारा बाधित नहीं किया जाएगा।

सी। Mempunyai I / O पोर्ट पैडा नियंत्रण कक्ष bagikemudahanintegrasisistem।

घ। पीएलसी कार्यक्रम कोडबेसर्टा सुरक्षा कोड dibekalkan

विशिष्टता

परीक्षण मानकों

• एएनएसआई / बीआईएफएमए एक्स 5.1-2011 10 टिल्ट मैकेनिज्म टेस्ट - साइक्ल आईसी
• एएनएसआई / बीआईएफएमए एक्स 5.1-2011 15 बैकस्टेस्ट टिकाऊपन टेस्ट - चक्रीय - टाइप I
• एएनएसआई / बीआईएफएमए एक्स 5.1-2011 16 बैकस्टेस्ट टिकाऊपन टेस्ट - चक्रीय - टाइप II और टाइप III
