| ब्रांड नाम: | SKYLINE |
| मॉडल संख्या: | SL-T26 |
| मूक: | 1 इकाई |
| भुगतान की शर्तें: | वेस्टर्न यूनियन, टी / टी, मनीग्राम |
| आपूर्ति की योग्यता: | 1 पीसी / माह |
विशेषताएं
1 यह 5 समूह वायवीय सिलेंडर को लैस करता है जो 1 सेट वर्टिकल डिवाइस और 4 सेट कैलिब्रेट वेग और अलग से जोर देता है। स्ट्रोक 500 मिमी है
लंबवत डिवाइस के 2 चतुर्भुज ब्रेक समायोजन सामने और पीछे और ऊपर और नीचे (100 मिमी ~ 900 मिमी) हो सकता है
क्षैतिज डिवाइस के 3 चतुर्भुज ब्रेक समायोजन ऊपर और नीचे और बाएं और दाएं हो सकते हैं, यह विभिन्न परीक्षण स्थिति के साथ सहयोग कर सकते हैं।
4 इसमें टेस्टर के निचले पैनल में कई पंक्तियां शिकंजा छेद हैं जो विभिन्न सहायक या निश्चित परीक्षण स्थिति स्थापित करने के लिए सुविधाजनक है
5 यह प्रत्येक समूह के लिए वायवीय ब्रेक के सामने त्वरित युग्मन स्थान सुसज्जित करता है जो विभिन्न भार या पकड़ को बदलने के लिए सुविधाजनक है।
6 रंग टच स्क्रीन और पीएलसी नियंत्रक, आसान ऑपरेटिंग इंटरफ़ेस, इमेजिंग प्रदर्शित करें और ऑपरेटर के लिए अधिक असुविधाजनक।

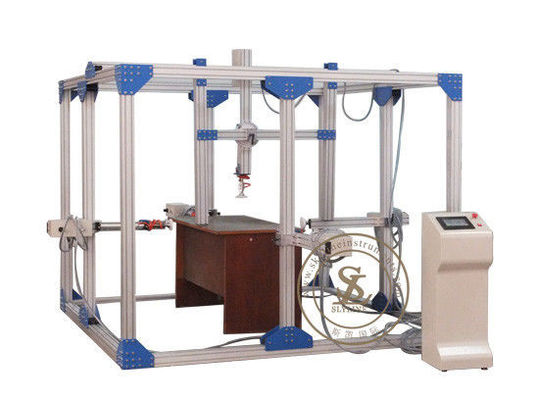

यह टेस्ट मशीन टेबल और ट्रॉली की ताकत और स्थिरता का परीक्षण करने के लिए प्रयोग की जाती है। परीक्षण के बाद कर सकते हैं
ताकत परीक्षण
1. लंबवत स्थिर भार परीक्षण
2. स्थिर भार परीक्षण
3. क्षैतिज स्थिर भार परीक्षण
4. लंबवत प्रभाव परीक्षण
स्थिरता परीक्षण:
1. लंबवत स्थिरता परीक्षण
2. क्षैतिज प्रभाव परीक्षण।
तकनीकी मापदंड
a.Frame (Alluminium)
-6 लंबवत पोस्ट - 4 तय। क्षैतिज सिलेंडर पकड़ने के लिए फ्रेम लंबाई (3 मीटर) के साथ 2 समायोज्य स्थिति
-5 क्षैतिज क्रॉस बार -4 तय। लंबवत सिलेंडर, समायोज्य स्थिति और ऊंचाई को पकड़ने के लिए फ्रेम लंबाई (3 मीटर) और ऊंचाई (2 मीटर) के साथ 1 समायोज्य स्थिति
बी। आकार: 2 मीटर × 3 मीटर × 2 मीटर (एच)
सी। लोडिंग पैड (बीएस बीएन आवश्यकता) और बैग वजन 91 किलो (बीआईएफएमए आवश्यकता)
डी। सिलेंडर का प्रकार: डबल-एक्टिंग सिलेंडर
ई। अधिकतम बल: 2000 न्यूटन
एफ .1 इकाई क्षैतिज सिलेंडर
- झुकाव और पैरों / ग्लाइड परीक्षणों के लिए क्षैतिज बल लागू करने के लिए।
- चरखी प्रणाली से संपर्क (समायोज्य और हटाने योग्य
समायोज्य ऊंचाई (500-1800 मिमी) और क्षैतिज स्थिति (फ्रेम लंबाई के साथ, 3 मीटर)
-स्ट्रोक लंबाई: 500 मिमी
जी .1 इकाई ऊर्ध्वाधर सिलेंडर
- बैक आराम, टैबलेट और बांह आराम परीक्षणों के लिए एक लंबवत बल लागू करने के लिए
- क्रॉस बार के साथ समायोज्य स्थिति (2 मीटर)
-स्ट्रोक लंबाई: 500 मिमी
एच। उच्च और स्थिति समायोजन, संचालित
i. वोल्टेज: एकल चरण एसी 220V 50 / 60HZ
जे। कॉम्प्रेस वायु: 6 किलो / सेमी²
के। नियंत्रण बटन
-चालू / बंद बटन
-लोड प्रदर्शन
- साइकिल प्रदर्शन - 6 - अंक
-फोर्स होल्डिंग समय: 1 मिनट (ताकत परीक्षण)
एल। स्टॉपर - 12 मिमी मोटाई स्लाइडिंग से फर्नीचर बेस को रोकने के लिए।
विशिष्टता
| मूल परीक्षण फ्रेम | 2.5x2.5x2m, 80x80mm Alu.material से बना हो |
| लोड एयर सिलेंडर | व्यास 50 मिमी, 4 पीसी, स्ट्रोक 300 मिमी, 1500 एन तक अधिकतम भार बल |
| प्रभाव सिलेंडर | व्यास 50 मिमी, 1 पीसी, स्ट्रोक 400 मिमी |
| लोड एयर सिलेंडर | व्यास 80 मिमी, 1 पीसी, 500 मिमी स्ट्रोक, 2500N तक अधिकतम भार बल |
| बल संवेदक | उच्च परिशुद्धता सेंसर, क्षमता 2 केएन, 4 पीसी; 5 केएन, 1 पीसी |
| नियंत्रण रास्ता | टच स्क्रीन + पीएलसी नियंत्रण |
| काउंटर | 0 ~ 99 99 99 बार (समायोजित करके कर सकते हैं) |
| बल समायोजित करें | सेंसर के साथ सटीक दबाव वाल्व उपकरण अपमान करने के लिए |
| हवा की आपूर्ति | 7kgf / सेमी ^ 2 |
| शक्ति | 1∮ एसी 220V 50 हर्ट्ज 5 ए |
परीक्षण मानकों
एन 527-3, EN581-3 और बीआईएफएमए एक्स 5.1, आईएस 5 9 67
एन 1725: 1 99 8 7.3 स्थायित्व परीक्षण
एन 1725: 1 99 8 7.5 बिस्तर के किनारे की स्थायित्व
एन 1725: 1 99 8 7.6 वर्टिकल स्टेटिक लोड टेस्ट
