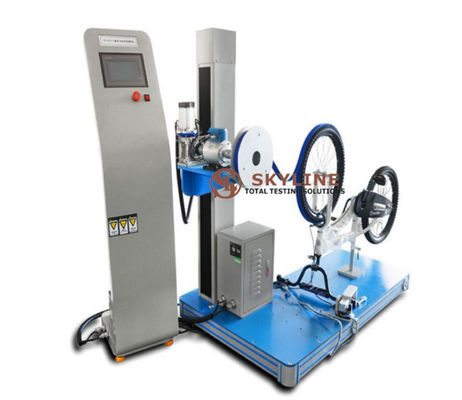

बच्चों के पैर ब्रेक थकान परीक्षक बच्चों की साइकिल ब्रेक प्रदर्शन परीक्षक

बच्चों के पैर ब्रेक थकान परीक्षक बच्चों की साइकिल ब्रेक प्रदर्शन परीक्षक

तकनीकी पैमाने

विशेष संरचना, मनमाने ढंग से परीक्षण की गति निर्धारित करें: 0-10M / S, गति डबल बंद लूप, और वास्तविक समय में वर्तमान गति और ब्रेकिंग दूरी प्रदर्शित करें।

आवश्यकताएँ
हाथ ब्रेक:
लोड परीक्षण तैयार वाहन पर किया जाएगा और ब्रेक सिस्टम को ठीक से समायोजित किया जाएगा। ब्रेक लीवर कार्रवाई के विमान में, ब्रेक लीवर के अंत से 25 मिमी की दूरी पर, एक बल को ब्रेक लीवर के लिए क्रॉस ट्यूब की आस्तीन के लिए लंबवत लगाया जाता है। यह बल निम्न स्थितियों में से एक को पूरा करना चाहिए:
1) 300N;
2) हालांकि 300N से कम है, तार के गेट के ब्रेक लीवर को क्षैतिज पाइप के हैंडल से छुआ गया है; या यह क्षैतिज पाइप के कवर की ऊपरी सतह के बराबर है।
3) प्रत्येक ब्रेक लीवर के लिए दस परीक्षण किए जाने चाहिए
पैर वाले ब्रेक:
परीक्षण एक तैयार वाहन पर किया जाना चाहिए। सुनिश्चित करें कि ब्रेक सिस्टम को ठीक से समायोजित किया गया है और सही टखने की क्रैंक को क्षैतिज स्थिति में रखें। 600 एन का एक ऊर्ध्वाधर बल 15 एस के लिए दाएं टखने की धुरी के केंद्र पर लागू होता है। परीक्षण दस बार किया गया था।

हाथ ब्रेक प्रदर्शन परीक्षण:
हैंड ब्रेक प्रदर्शन परीक्षण काठी और काठी ट्यूब को हटाने के लिए तैयार वाहन पर किया जाएगा, लेकिन अन्य घटकों को पूरी तरह से इकट्ठा किया जाएगा और ब्रेक सही ढंग से समायोजित किया जाएगा। बच्चे की साइकिल को ठीक करें और परीक्षण करने के लिए पहिया पर ब्रेकिंग बल मापने वाले उपकरण स्थापित करें। परीक्षण किए गए ब्रेक के एक्शन प्लेन में, ब्रेक लीवर के अंत से 25 मिमी क्षैतिज ट्यूब आस्तीन की दिशा में लंबवत है। बल। बल मापने वाले उपकरण के माध्यम से, टायर की परिधि की स्पर्शरेखा दिशा में और पहिया जिस दिशा में यात्रा कर रहा है, उस दिशा में एक स्थिर खींचने बल लगाया जाता है। डेढ़ साल तक पहिया खींचने के बाद, जब पहिया की टायर की सतह 0.5m / s से 2 m / s की स्थिर रैखिक गति पर होती है, तो एक और मोड़ खींचें और औसत ब्रेकिंग बल रिकॉर्ड करें। ब्रेक लीवर के लिए लागू प्रत्येक बल के लिए, तीन रीडिंग ली जाती हैं और औसत लिया जाता है। परीक्षण को दोहराएं, ब्रेक पैड पर कम से कम पांच अलग-अलग बलों को लागू किया जाता है।

पैर ब्रेक प्रदर्शन परीक्षण:
फुट ब्रेक के प्रदर्शन का परीक्षण तैयार वाहन पर किया जाना चाहिए, और ब्रेक को सही ढंग से समायोजित किया जाना चाहिए। एक बच्चे की साइकिल तय हो गई है और पीछे के पहिये से एक बल मापने वाला उपकरण जुड़ा हुआ है। क्रैंक पर लंबवत टखने पर 20N से 100N का बल लागू करें और ब्रेकिंग दिशा में लागू करें। बल मापने वाले उपकरण के माध्यम से, टायर की परिधि की स्पर्शरेखा दिशा में और पहिया जिस दिशा में यात्रा कर रहा है, उस दिशा में एक स्थिर खींचने बल लगाया जाता है। डेढ़ साल तक पहिया खींचने के बाद, जब पहिया की टायर की सतह 0.5m / s से 2 m / s की स्थिर रैखिक गति पर होती है, तो एक और मोड़ खींचें और औसत ब्रेकिंग बल रिकॉर्ड करें। टखने पर लगाए गए प्रत्येक बल के लिए, तीन रीडिंग लें और औसत लें। परीक्षण को दोहराएं, टखने पर कम से कम पांच अलग-अलग बलों को लागू किया जाता है

मानकों का अनुपालन
आईएसओ 8098: 2002 "बच्चों की साइकिल सुरक्षा आवश्यकताएँ"
