| ब्रांड नाम: | SKYLINE |
| मूक: | 1 इकाई |
| कीमत: | negotiated |
| भुगतान की शर्तें: | टी / टी, एल / सी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति की योग्यता: | 1 यूनिट / महीना |
आवेदन

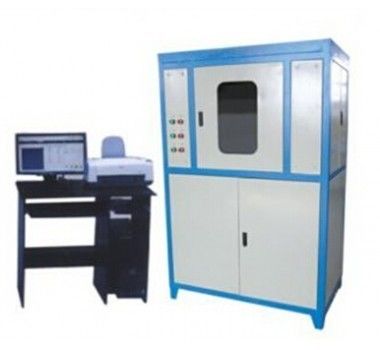

के लिए लागू: मिट्टी और रेत सूखी परीक्षण नमूनों की तापीय चालकता, नमूना का थर्मल प्रतिरोध 0.1m2.K / W से अधिक होना चाहिए। गर्मी प्रवाह मीटर का उपयोग मिट्टी, रेत, आदि की तापीय चालकता और थर्मल प्रतिरोध का पता लगाने के लिए किया जाता है, और कंप्यूटर एक प्रयोगात्मक रिपोर्ट बनाने के लिए पूरी तरह से स्वचालित है। उपकरण नमूने के एक तरफ एक स्थिर गर्म सतह के तापमान का उपयोग करता है। गर्मी को नमूने के माध्यम से ठंड की सतह (कमरे के तापमान) में स्थानांतरित किया जाता है, और थर्मल चालकता और थर्मल प्रतिरोध की गणना करने के लिए स्थानांतरित गर्मी प्रवाह को मापा जाता है। विशेष रूप से भू-तकनीकी नमूना सिलेंडर और विशिष्ट ताप क्षमता परीक्षण उपकरण से सुसज्जित, इसका उपयोग थर्मल विश्लेषण और मिट्टी और रेत जैसे मिट्टी की विशिष्ट गर्मी क्षमता माप के लिए किया जा सकता है।
तकनीकी पैमाने
| विशिष्ट विनिर्देशों | 300 × 300 (मिमी) चित्र कीवर्ड |
| मोटाई | 10 से 40 (मिमी) (अधिमानतः 25 मिमी) |
| ठंडी थाली का तापमान | 10 ° C ~ 50 ° C |
| गर्म प्लेट तापमान कमरे का तापमान | ~ 80 ° C |
| परीक्षण की सटीकता | ≤ 3% |
| परीक्षण दोहराव | <1% |
| बिजली की आपूर्ति की वोल्टेज | एसी 220V कुल शक्ति 2KW |
| पर्यावरण का उपयोग करें | एयर कंडीशनिंग के साथ प्रयोगशाला में 23। 2 ° C |
| आयाम | लंबाई × चौड़ाई × ऊँचाई 800 × 600 × 1600 (मिमी) |
काम करने का सिद्धांत
थर्मल चालकता परीक्षक, दोहरे परीक्षण टुकड़ा मापने वाले उपकरण, सुरक्षात्मक गर्म प्लेट समूह का उपयोग करके: पैकेज
जिसमें हीटिंग यूनिट और कूलिंग यूनिट शामिल हैं।
हीटिंग इकाई को एक केंद्रीय मीटरिंग इकाई और एक गार्ड इकाई में विभाजित किया जाना चाहिए जो पैमाइश इकाई को एक अंतर से अलग करती है और एक गर्मी इन्सुलेट डिवाइस से सुसज्जित है।
गर्म इकाई एक डबल गर्म सतह हीटर को गोद लेती है, और ठंडी प्लेट और डबल गर्म सतह सममित रूप से व्यवस्थित होती है। परीक्षण प्लेट की मोटाई को कोल्ड प्लेट के स्थान पर ले जाने के लिए सेट किया गया है, और परीक्षण किए गए टुकड़े को लंबवत रूप से दो समतल प्लेटों में रखा गया है, जिसमें एक दूसरे के समानांतर एक स्थिर तापमान होता है। स्थिर अवस्था में, परीक्षण टुकड़े के मापने वाले भाग में एक निरंतर ऊष्मा का प्रवाह होता है, और एक आयामी निरंतर ऊष्मा प्रवाह दर Q, पैमाइश इकाई के माध्यम से बहती है, मापने की इकाई A, तापमान अंतर और ठंड का अंतर स्थिर अवस्था को मापकर परीक्षण टुकड़े की गर्म सतह को मापा जा सकता है। परीक्षण टुकड़े के थर्मल प्रतिरोध आर की गणना करें, और परीक्षण टुकड़े की मोटाई के अनुसार, परीक्षण टुकड़े की थर्मल चालकता की सही गणना की जा सकती है।
