लौ रिटार्डेंट वायर और केबल बर्निंग एक्सपेरिमेंट के लिए बंडल केबल बर्निंग टेस्ट मशीन

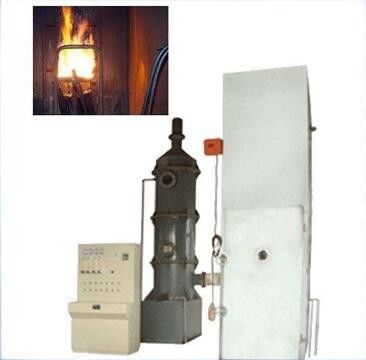

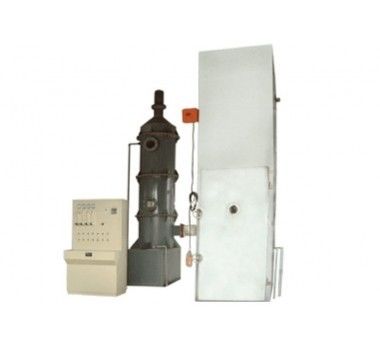

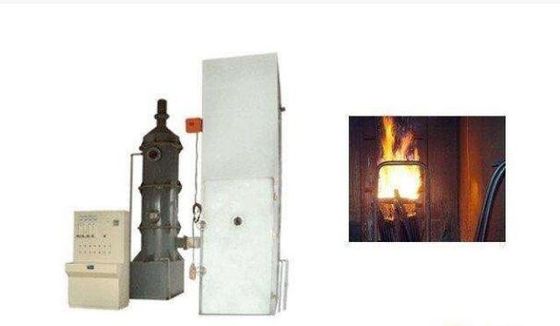

बंडल केबल बर्निंग टेस्ट मशीन

उपयोग

लौ retardant तार और केबल जलने के प्रयोगों के लिए उपयुक्त

तकनीकी पैमाने
1. प्रायोगिक उपकरण
1.1 परीक्षण कक्ष: प्रायोगिक उपकरण चौड़ाई (1000 ± 100) मिमी, गहराई (2000 ± 100) मिमी और ऊंचाई (4000 ± 100) मिमी का एक स्व-सहायक बॉक्स होगा।परीक्षण बॉक्स के पीछे की दीवार और दोनों किनारों को लगभग 0.7 W?m-2?K-1, 1.5 मिमी मोटाई की USU304 स्टेनलेस स्टील प्लेट और 65 मिमी मोटी इन्सुलेट खनिज फाइबर के गर्मी हस्तांतरण गुणांक के साथ गर्मी इन्सुलेट किया जाएगा। बीच में, 1.5 बाहर के लिए।मिमी मोटी USU304 स्टेनलेस स्टील प्लेट
1.2 वायु स्रोत:
1.2.1 एयर इनलेट एक डिजिटल एयर स्पीड विंड स्पीडोमीटर से लैस है, और हवा की वायु प्रवाह दर (5000 ± 500) एल / मिनट है।
1.2.2 परीक्षण पूरा होने के बाद: अगर आग बंद होने के एक घंटे बाद भी नमूना जल रहा है, तो अलार्म जारी किया जाता है और बारिश से जबरन दहन बंद कर दिया जाता है।
उपकरण
1.3 स्टील सीढ़ी प्रकार: चौड़ा (500 ± 5) मिमी मानक स्टील सीढ़ी चौड़ाई (800 ± 10) मिमी चौड़ा स्टील सीढ़ी सामग्री USU304 स्टेनलेस गोल स्टील
1.4 उत्सर्जन शुद्धिकरण उपकरण:
1.4.1 परीक्षण बॉक्स का ऊपरी भाग एक डिजिटल एनीमोमीटर से सुसज्जित है ताकि यह सुनिश्चित किया जा सके कि हवा की प्रवाह दर 8M/S से कम है, जो परीक्षण कक्ष में वायु प्रवाह को प्रभावित नहीं करेगी।
1.4.2 धुआँ संग्रह और धुलाई धूआं उपकरण: SUS304 स्टेनलेस स्टील जिसका व्यास 800mm और ऊंचाई 3500mm है।
2, इग्निशन स्रोत
टाइप 2.1: इग्निशन स्रोत में एक या दो प्रोपेन गैस बर्नर उनके संबद्ध फ्लोमीटर और वेंचुरी मिक्सर के साथ शामिल होंगे।आग की सतह 1.32 मिमी के व्यास के साथ 244 फ्लैट धातु की प्लेट होगी।इन छेदों की केंद्र दूरी 3.2 मिमी है, जो तीन पंक्तियों में कंपित है, जिनमें से प्रत्येक 81, 80 और 81 है, नाममात्र में वितरित आकार 257 x 4.5 मिमी की सीमा में है।इसके अलावा, अग्नि-श्वास प्लेट के दोनों किनारों पर छोटे छिद्रों की एक पंक्ति बनती है, और ये मार्गदर्शक छेद लौ के स्थिर दहन को बनाए रख सकते हैं।प्रोपेन और वायु प्रवाह की दर को नियंत्रित करने के लिए प्रत्येक बर्नर को एक सटीक उपकरण से लैस किया जाना चाहिए।रोटर फ्लो मीटर या मास फ्लो मीटर का उपयोग किया जा सकता है
2.2 इग्निशन स्रोत का स्थान बर्नर को केबल नमूने की सामने की सतह से क्षैतिज रूप से (75 ± 5) मिमी, परीक्षण कक्ष के नीचे से 600 ± 5 मिमी, और स्टील सीढ़ी की धुरी के साथ सममित रखा जाना चाहिए।बर्नर प्रकाश आपूर्ति बिंदु स्टील सीढ़ी के दो क्रॉसपीस के बीच केंद्र में और नमूने के निचले सिरे से कम से कम 500 मिमी स्थित होना चाहिए।
