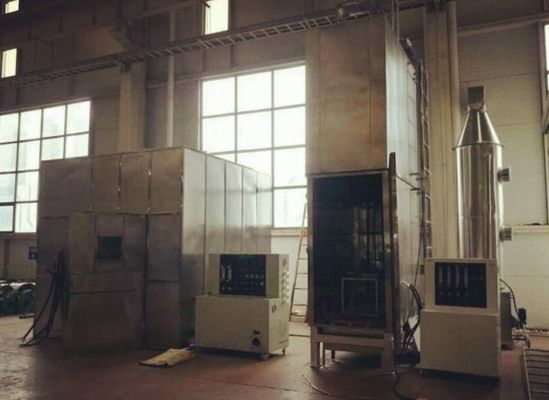

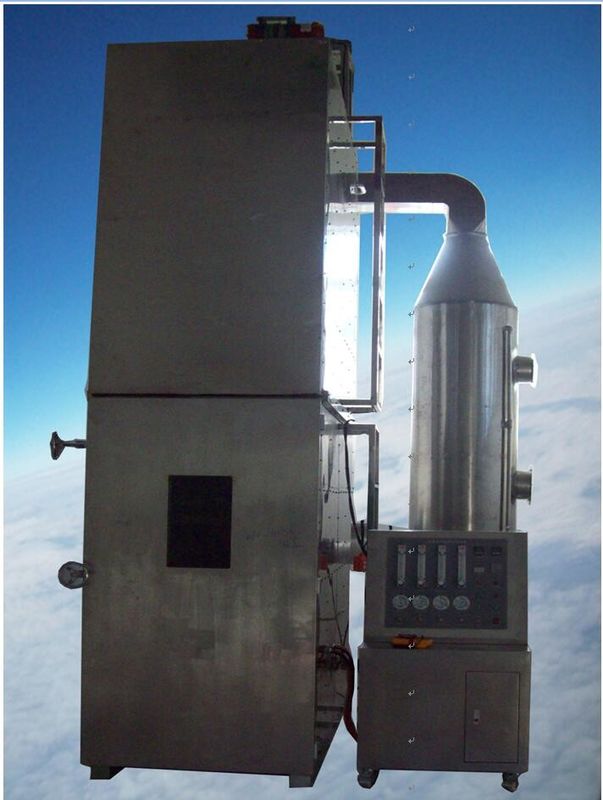

अग्नि परीक्षण उपकरण बंक्ड वायर्स वेंचुरी वायु-गैस मिक्सर के साथ ऊर्ध्वाधर लौ परीक्षक

मैं।आवेदन

आवेदन का दायरा:

निर्माण परियोजनाओं में प्रयुक्त केबलों और फाइबर ऑप्टिक केबलों के दहन प्रदर्शन परीक्षण के लिए लागू।

परीक्षण विशिष्ट जलने की स्थिति के तहत केबल या फाइबर ऑप्टिक केबल की निम्नलिखित विशेषताएं प्राप्त कर सकता है:

--- ज्वाला प्रसार (एफएस);

--हीट रिलीज दर (एचआरआर);

--कुल ताप विमोचन (टीएचआर);

--धुआं उत्पादन दर (एसपीआर);

--- कुल धुआं उत्पादन (टीएसपी);

--- दहन वृद्धि दर सूचकांक (FIGRA);

--- जलती हुई बूंदें/कण

द्वितीय.मानक के अनुरूप होएस:

2.1 चीनी मानक GB31247-2014 "केबल और फाइबर ऑप्टिक केबल दहन प्रदर्शन वर्गीकरण के अनुरूप है

2.2 ईयू मानक ईएन 50575:2014 के अनुरूप है "आग प्रतिरोध आवश्यकताओं का अनुपालन करने के लिए भवन निर्माण के दौरान पावर, नियंत्रण बॉक्स संचार केबल"।

2.3 चीनी मानक जीबी/टी31248-2014 के अनुरूप है "आग की स्थिति के तहत केबलों और ऑप्टिकल फाइबर केबलों की लौ फैलाने वाली गर्मी रिलीज और धुआं पैदा करने वाली विशेषताओं के लिए परीक्षण विधियां";

2.4 ईयू मानक EN50399:20 के अनुरूप है22"आग की स्थिति के तहत केबलों के लिए सामान्य परीक्षण, लौ प्रसार परीक्षण में गर्मी रिलीज और धुआं उत्पादन का माप - परीक्षण उपकरण, प्रक्रिया और परिणाम"।

2.5 चीन के सार्वजनिक सुरक्षा मंत्रालय के मानक जीए/टी 716-2007 के अनुरूप है "आग की स्थिति के तहत केबल और ऑप्टिकल फाइबर केबल की लौ प्रसार और गर्मी रिलीज और धुआं उत्पादन विशेषताओं के लिए परीक्षण विधियां".

तृतीय.मुख्य विशेषताएं:

3.1 हमारी कंपनी को न केवल जीबी/टी31248-2014 मानक के अनुसार सख्ती से डिजाइन किया गया है, बल्कि ईयू मानक EN50399:20 के डिजाइन के अलावा जीबी31247-2014 तार और फाइबर ऑप्टिक केबल दहन प्रदर्शन वर्गीकरण के अनुरूप भी बनाया गया है।22, सीपीआर प्रमाणीकरण को लागू करने के लिए यूरोपीय संघ के EN50575-2014B मानक को पूरा करना। ईयू का सीपीआर प्रमाणीकरण 2017 में दुनिया भर में अनिवार्य है।

3.2 विश्लेषक: ऑक्सीजन विश्लेषक सीमेंस ब्रांड को अपनाता है, पूरी मशीन मूल रूप से आयात की जाती है, कार्बन मोनोऑक्साइड और कार्बन डाइऑक्साइड क्रमशः जर्मन और स्विस सेंसर और मॉड्यूल का उपयोग करते हैं;

3.3 लैबव्यू को अपनाना, इंस्ट्रूमेंटेशन और डेटा अधिग्रहण नियंत्रण कार्ड के लिए एक विशेष विकास सॉफ्टवेयर; परीक्षण डेटा वक्र को नियंत्रण परीक्षण के दौरान वास्तविक समय में देखा जा सकता है, और स्वचालित डेटा अधिग्रहण और प्रसंस्करण, डेटा बचत और माप परिणामों के आउटपुट को महसूस किया जा सकता है।

3.4 स्थिति जांच इंटरफ़ेस: उपकरण के प्रत्येक सेंसर घटक की कार्यशील स्थिति एक नज़र में प्राप्त की जा सकती है; प्रत्येक सेंसर के कामकाजी मूल्यों को रिकॉर्ड किया जा सकता है, जिसमें अंतर दबाव सेंसर, चिमनी तापमान, ऑक्सीजन विश्लेषक, कार्बन डाइऑक्साइड विश्लेषक, कार्बन मोनोऑक्साइड विश्लेषक शामिल हैं; रिपोर्ट टेम्पलेट एक्सेल प्रारूप में है, जो ग्राफिक और संख्यात्मक मोड प्रदर्शित कर सकता है।

3.5 ऑपरेटिंग सिस्टम: शक्तिशाली पृष्ठभूमि कंप्यूटिंग डेटाबेस, वास्तविक मूर्ख को प्राप्त करने के लिए डेटा का वास्तविक समय संग्रह और प्रसंस्करण कर सकता है। दहन की ऑक्सीजन खपत, दहन की कार्बन डाइऑक्साइड पीढ़ी, निकास पाइप में धुएं की प्रकाश संचरण दर, गर्मी रिलीज दर (एचआरआर), गर्मी रिलीज की कुल मात्रा (टीएचआर), दहन वृद्धि दर सूचकांक (एफआईजीआरए), धुआं उत्पादन दर (एसपीआर) और अन्य तकनीकी मापदंडों का वास्तविक समय संग्रह और रिकॉर्डिंग।

3.6 अंशांकन मोड: व्यक्तिगत सेंसर अंशांकन मोड को ऑक्सीजन विश्लेषक, कार्बन डाइऑक्साइड विश्लेषक, कार्बन मोनोऑक्साइड विश्लेषक, अंतर दबाव सेंसर, धुआं घनत्व माप प्रणाली और इष्टतम रैखिकता के लिए द्रव्यमान प्रवाह नियंत्रण के लिए एकल या दोहरे बिंदु अंशांकन को शामिल करने के लिए सेट किया जा सकता है;

3.7 अंशांकन कार्यक्रम: एक अलग नियमित अंशांकन कार्यक्रम प्रदान किया गया है। कार्यक्रम में शामिल हैं: प्रज्वलन से पहले 5 मिनट के दौरान एचआरआर का बहाव, ऑक्सीजन सामग्री और संप्रेषण; दहन चरण के अंतिम 5 मिनट के दौरान एचआरआर का औसत मूल्य; इग्निशन से पहले 5 मिनट की बेसलाइन अंशांकन देने की प्रक्रिया के पहले मिनट के दौरान ऑक्सीजन सामग्री, संप्रेषण और एचआरआर के संबंधित औसत मूल्यों का प्रारंभिक मूल्य; और अंशांकन परीक्षण प्रक्रिया के अंतिम 1 मिनट के दौरान ऑक्सीजन सामग्री, संप्रेषण और एचआरआर के संबंधित औसत मूल्यों का अंतिम मूल्य; ऑक्सीजन सामग्री, एचआरआर और प्रकाश संचरण दर के प्रारंभिक और अंतिम मूल्यों के बीच अंतर।

3.8 दहन कक्ष चौकोर-पास स्टील संरचना का है जिसमें स्टेनलेस स्टील की भीतरी दीवार, काला संक्षारण प्रतिरोधी पेंट, बीच में 0.7Wm-2-K-1 के गर्मी हस्तांतरण गुणांक के साथ थर्मल इन्सुलेशन ऊन और स्टेनलेस स्टील की बाहरी दीवार है। उपकरण बनाए रखने और सुरक्षा में सुधार करने के लिए छत की सुविधा निर्धारित करने के लिए, दहन कक्ष के शीर्ष पर एक स्टील की सीढ़ी से सुसज्जित, और कक्ष के शीर्ष पर वर्गाकार पास गार्ड की स्थापना की गई है।

3.9 नमूने की स्थापना: इलेक्ट्रिक होइस्ट लिफ्टिंग का उपयोग करना;

3.10 सुरक्षा संरक्षण: जब नमूना पूरी तरह से गैर-लौ प्रतिरोधी पाया जाता है, तो अनिवार्य आग बुझाने वाले उपकरण के साथ स्थापित किया जाता है;

चतुर्थमुख्य पैरामीटर:

4.1 उपकरण की संरचना: दहन कक्ष, धुआं संग्रहण हुड, वायु आपूर्ति प्रणाली, मानक सीढ़ी, इग्निशन स्रोत, धुआं निकास पाइप अनुभाग, नमूनाकरण और मापने वाला पाइप अनुभाग, धुआं घनत्व ऑप्टिकल परीक्षण प्रणाली, गैस विश्लेषक, डेटा अधिग्रहण और सॉफ्टवेयर प्रसंस्करण प्रणाली, कंप्यूटर नियंत्रण प्रणाली, दहन गैस नियंत्रण प्रणाली और धुआं निकास प्रणाली और अन्य घटक।

4.2 दहन कक्ष:

4.2.1 टेस्ट बॉक्स: एक चौड़ा (1000 ± 50) मिमी, गहरा (2000 ± 50) मिमी और ऊंचा (4000 ± 50) मिमी स्व-सहायक बॉक्स है। परीक्षण बॉक्स के शीर्ष पर धूम्रपान आउटलेट के किनारे स्टील सीढ़ी स्थापित की गई, चौड़ाई 300 ± 30 मिमी, लंबाई 1000 ± 100 मिमी। पिछली दीवार का परीक्षण बॉक्स और गर्मी हस्तांतरण गुणांक के दोनों किनारों पर लगभग 0.7Wm-2.K-1 थर्मल इन्सुलेशन सामग्री।

4.2.2 परीक्षण कक्ष की सामग्री: चौकोर स्टील संरचना, भीतरी दीवार 1.5 मिमी मोटी स्टेनलेस स्टील, ब्रश काला संक्षारण प्रतिरोधी पेंट, 65 मिमी मोटी गर्मी हस्तांतरण गुणांक 0.7Wm-2-K-1 थर्मल इन्सुलेशन कपास स्टील प्लेट के चारों ओर लिपटी हुई है, और बाहरी दीवार 1.5 मिमी स्टील प्लेट है जिसे ग्राहक द्वारा अनुरोधित पेंट के रंग से ब्रश किया गया है। छत के रखरखाव उपकरणों की सुविधा निर्धारित करने और सुरक्षा में सुधार करने के लिए, दहन कक्ष के शीर्ष पर एक स्टील की सीढ़ी से सुसज्जित, और कक्ष के शीर्ष पर एक वर्गाकार पास बैरियर की स्थापना की गई है।

5.1 आवश्यकताएँ;

4.2.3 परीक्षण कक्ष सामने की ओर एक बड़े दरवाजे से सुसज्जित है, और दरवाजा एक टेम्पर्ड ग्लास खिड़की से सुसज्जित है, जो किसी भी समय इनडोर परीक्षण स्थिति का निरीक्षण करने में सक्षम बनाता है। परीक्षण के दौरान, दहन से उत्पन्न हानिकारक पदार्थों को घर के अंदर की हवा को प्रदूषित करने से रोकने के लिए दरवाज़ा बंद और सील कर दिया जाता है।

4.3 वायु आपूर्ति प्रणाली: की आवश्यकताओं को पूरा करेंEN50399 2022

4.3.1 परीक्षण कक्ष के निचले भाग में वायु प्रवेश का आयाम: (800±20) × (400±10) (मिमी)। एयर इनलेट पर एक एयर बॉक्स स्थापित होता है, और एयर इनलेट के नीचे स्थापित एयर बॉक्स के माध्यम से हवा को सीधे दहन कक्ष में पेश किया जाता है, और एयर बॉक्स का आकार एयर इनलेट के आकार के समान होता है। एयर बॉक्स की गहराई 150 मिमी ± 10 मिमी है, और हवा को एक आयताकार सीधे पाइप के माध्यम से एक पंखे द्वारा एयर बॉक्स में उड़ाया जाता है, जो 300 मिमी ± 10 मिमी चौड़ा, 80 मिमी ± 5 मिमी ऊंचा और 800 मिमी लंबा है, और जिसकी निचली सतह और एयर बॉक्स की निचली सतह के बीच का अंतर 5 ~ 10 मिमी है; पाइप को निचली सतह के समानांतर बिछाया जाता है, और साथ ही इसे ब्लोटोरच की केंद्र रेखा के साथ बिछाया जाता है, और हवा को एयर बॉक्स के सबसे लंबे हिस्से के मध्य से इसमें डाला जाता है। हवा बनाने के लिए एयर इनलेट पर एक ग्रिल लगाई जाती है

चित्र 3, वायु आपूर्ति प्रणाली

वायु प्रवाह सम और सुसंगत है। ग्रिल 2 मिमी मोटी स्टील प्लेट से बनी है जिसमें 5 मिमी के नाममात्र व्यास और 8 मिमी की केंद्र दूरी के साथ छेद किए गए हैं।

4.3.2 वायु परिचय पंखा: यह एक परिवर्तनीय आवृत्ति गति पंखा है, और वायु आपूर्ति स्वचालित रूप से कंप्यूटर द्वारा नियंत्रित होती है। परीक्षण से पहले आयताकार पाइप से पहले गोलाकार पाइप के क्रॉस-सेक्शन में वायु प्रवाह को मापें, और वायु प्रवाह को 8000L/मिनट ± 400L/मिनट पर सेट करें, और परीक्षण के दौरान एक स्थिर वायु प्रवाह बनाए रखें, जिसमें निर्धारित मूल्य के 10% के भीतर विचलन हो।

4.3.3 आयताकार पाइप से पहले गोलाकार पाइप के क्रॉस-सेक्शन में एक डिजिटल एयर एनीमोमीटर स्थापित किया गया है, जो बॉक्स से गुजरने वाली हवा की गैस प्रवाह दर को देख सकता है और नियंत्रित कर सकता है।

4.4 स्टील सीढ़ी के प्रकार: चित्र 4 देखें

4.4.1 आमतौर पर प्रयुक्त स्टील सीढ़ी: चौड़ाई (500 ± 5), ऊंचाई (3500 ± 10) मिमी; सामग्री USU304 स्टेनलेस स्टील।

4.4.2 विशेष स्टील सीढ़ी: आमतौर पर इस्तेमाल की जाने वाली स्टील सीढ़ी के बाद गैर-दहनशील कैल्शियम सिलिकेट बैकिंग प्लेट जोड़ें, और नमूने की स्थापना आवश्यकताएं आमतौर पर इस्तेमाल की जाने वाली स्टील सीढ़ी के समान हैं। अनुप्रस्थ गियर पर मानक स्टील सीढ़ी के साथ गैर-दहनशील कैल्शियम सिलिकेट बैकिंग प्लेट को 870kg/m3±50kg/m3 के घनत्व, 11mm±2mm की मोटाई, 415mm±15mm की चौड़ाई, 3500mm±10mm की लंबाई के साथ ठीक करें, और स्थापना विधि GB/T31248-2014 की धारा 6.5.1 के अनुरूप है और जीबी/टी18380.31-2008 की परीक्षण आवश्यकताएँ। आवश्यकताएं;

4.4.3 बॉक्स का ऊपरी सिरा इलेक्ट्रिक होइस्ट और ब्रैकेट और अन्य घटकों के साथ लिफ्टिंग स्टील सीढ़ी से सुसज्जित है; स्टील की सीढ़ी पर लगे जमीन पर नमूने को सुविधाजनक बनाने के लिए, और फिर स्टील की सीढ़ी और फिक्स्चर पर लगे नमूने को उठाना; ऑपरेशन, बढ़ते नमूने सुविधाजनक।

4.4.4 स्टील सीढ़ी की आवश्यकताओं को पूरा करती हैEN50399 2022

(बर्नर के साथवेंचुरी एयर-गैस मिक्सर औरबर्नर और मिक्सर के बीच की दूरी 150 मिमी से कम नहीं होनी चाहिए और भीतरी व्यास कम से कम 20 मिमी होना चाहिए)

4.5 धुआँ हुड:

4.5.1 धूम्रपान हुड सीधे दहन कक्ष के धुएं के आउटलेट के ऊपर स्थापित किया जाता है, दहन कक्ष के धुएं के आउटलेट से 200 मिमी ~ 400 मिमी ऊपर, सबसे लंबा पक्ष धूम्रपान आउटलेट के सबसे लंबे पक्ष के समानांतर होता है, और निचली सतह का न्यूनतम आकार 1500 मिमी x 1000 मिमी होता है।

4.5.2 वायु और ग्रिप गैस मिश्रण बाफ़ल: धूम्रपान हुड के ऊपर धुआं निकास पाइप से जुड़ा एक धुआं संग्रह कक्ष है, और धूम्रपान हुड में हवा को पूरी तरह से ग्रिप गैस के साथ मिश्रित करने के लिए, धूम्रपान इनलेट पर एक वायु और ग्रिप गैस मिश्रण बाफ़ल स्थापित किया गया है।

4.5.3 परीक्षण के दौरान उत्पन्न सभी गैसों को पूरी प्रक्रिया के दौरान बिना किसी ज्वाला प्रवेश या धुएं के रिसाव के धुआं निकास पाइप के माध्यम से छुट्टी दे दी जाएगी। वायुमंडलीय दबाव और 25°C की स्थितियों के तहत, सिस्टम की धुआं निकास क्षमता 1m3/s से अधिक है। वेंटिलेशन सिस्टम का डिज़ाइन प्राकृतिक वेंटिलेशन स्थितियों पर आधारित नहीं है, और केबलों की दहन प्रक्रिया में उत्पन्न धुएं की एक बड़ी मात्रा को निर्वहन करने के लिए, सिस्टम की धुआं निकास क्षमता 1.5m3/s या अधिक है।

4.5.4 की मानक आवश्यकताओं के अनुरूप हैEN50399 2022

4.6 धुआं निकास पाइप: चित्र 5

4.6.1 धुआं निकास पाइप धूम्रपान हुड से जुड़ा हुआ है। पाइप का आंतरिक व्यास 300 मिमी डी है। माप बिंदु पर एक समान प्रवाह वितरण बनाने के लिए, पाइप के सीधे खंड की लंबाई 3600 मिमी है।

4.6.2 धुआं निकास पाइप की सामग्री: अंदर 1.2 मिमी मोटी यूएसयू304 स्टेनलेस स्टील के साथ डबल-लेयर पाइप, बीच में एस्बेस्टस परत और बाहर 1.2 मिमी मोटी सफेद लोहे की परत।

4.6.3 इस बीच, प्रवाह दर को सटीक रूप से मापने के लिए, हमारी कंपनी, यूरोपीय संघ मानक EN14390 के प्रावधानों के अनुसार, एक डिफ्लेक्टर शीट के माध्यम से परीक्षण अनुभाग से पहले और बाद में एक समान प्रवाह सतह बनाती है।

4.6.4 निकास पाइप में वॉल्यूम प्रवाह दर: निकास पाइप में वॉल्यूम प्रवाह दर 1.0m3/s±0.05m3/s पर सेट है, और परीक्षण के दौरान वॉल्यूम प्रवाह दर 0.7m3/s~1.2m3/s की सीमा में रखी गई है।

4.7 द्विदिशीय जांच .

4.7.1 स्थापना स्थिति: दो-तरफा जांच निकास पाइप में वॉल्यूम प्रवाह दर को मापती है, जांच निकास पाइप की शुरुआत से 2400 मिमी की लंबाई के साथ पाइप की केंद्र रेखा स्थिति में स्थापित की जाती है, और निकास पाइप के अंत तक कनेक्टिंग पाइप की लंबाई 1200 मिमी है। जांच एक सिलेंडर है जिसकी लंबाई 32 मिमी और बाहरी व्यास 16 मिमी है, जो स्टेनलेस स्टील से बना है। गैस कक्ष को दो समान कक्षों में विभाजित किया गया है और दोनों कक्षों के बीच दबाव अंतर को एक दबाव सेंसर द्वारा मापा जाता है। यह जीबी/टी 31248-2014 में 4.5.1 की आवश्यकताओं को पूरा करता है;

4.7.2 विभेदक दबाव सेंसर: पाइपलाइन अंतर दबाव को मापने के लिए एक उच्च परिशुद्धता विभेदक दबाव ट्रांसमीटर का उपयोग किया जाता है। उच्च परिशुद्धता द्वि-दिशात्मक जांच के लिए, रेंज (0 ~ 200) Pa, ± 1 Pa की सटीकता, दबाव सेंसर 90% आउटपुट प्रतिक्रिया समय 1s तक;

4.7.3 थर्मोकपल: जांच के पास के क्षेत्र में गैस के तापमान को मापने के लिए के-प्रकार के बख्तरबंद थर्मोकपल के समग्र जीबी/टी16839.1-1997 प्रावधानों का उपयोग। थर्मोकपल तार का व्यास 1.5 मिमी।

4.8 नमूना जांच: नमूना जांच निकास पाइप में स्थापित की जाती है जहां ग्रिप गैस पूरी तरह से मिश्रित होती है। आसपास के ग्रिप गैस प्रवाह में हस्तक्षेप को कम करने के लिए नमूना जांच बेलनाकार है। ग्रिप गैस के नमूने की स्थिति निकास पाइप के पूरे व्यास के साथ निर्धारित की जाती है। नमूना जांच को कालिख से अवरुद्ध होने से बचाने के लिए, नमूना जांच पर छेद की दिशा को नीचे की ओर समायोजित किया जाता है। नमूना जांच एक उपयुक्त नमूना ट्यूब के माध्यम से ऑक्सीजन और कार्बन डाइऑक्साइड गैस विश्लेषक से जुड़ा हुआ है। यह जीबी/टी 31248-2014 की धारा 4.5.2 की आवश्यकताओं को पूरा करता है;

एफचित्र 5धुआं निकासी नलिकाएं, माप अनुभाग, नमूना अनुभाग

4.9 नमूनाकरण प्रणाली:

4.9.1 सैंपलिंग प्रणाली की संरचना: इसमें सैंपलिंग ट्यूब, कालिख फिल्टर, कोल्ड ट्रैप, सुखाने वाला कॉलम, पंप और अपशिष्ट तरल नियामक शामिल हैं, जो ग्रिप गैस नमूनों के प्रभावी संग्रह को सुनिश्चित कर सकते हैं और निकास गैस को अवशोषित कर सकते हैं।

4.9.2 सैंपलिंग ट्यूब पीटीईई संक्षारण प्रतिरोधी सामग्री से बनी है।

4.9.3 कालिख फिल्टर: दहन से उत्पन्न गैस को विश्लेषण उपकरण द्वारा आवश्यक कण सांद्रता स्तर तक पहुंचने के लिए फिल्टर द्वारा कई चरणों में फ़िल्टर किया जाता है। मल्टी-स्टेज फ़िल्टर जापानी फ़ूजी ब्रांड को अपनाता है। फ़िल्टर हेड ठोस PTFE से बना है और आंतरिक भाग 0.5um PTFE फ़िल्टर सामग्री है।

4.9.4 कोल्ड ट्रैप: निकाली गई ग्रिप गैस कम तापमान के माध्यम से जल वाष्प उत्पन्न करने के लिए संघनित होती है, और फिर जल वाष्प को कालिख से अलग किया जाता है; कोल्ड ट्रैप 320KJh की शीतलन क्षमता, 0.1 डिग्री की ओस-बिंदु स्थिरता और 0.1 K के ओस-बिंदु के स्थिर परिवर्तन के साथ कंप्रेसर प्रशीतन को अपनाता है। सिस्टम में अतिरिक्त जल वाष्प को बाहर करने की क्षमता है;

4.9.5 सुखाने वाला स्तंभ: अलग की गई ग्रिप गैस को दो चरणों वाले सुखाने वाले स्तंभ द्वारा सुखाया जाता है;

4.9.6 सैंपलिंग पंप: जर्मन केएनएफ डायाफ्राम पंप, पंप की डिस्चार्ज क्षमता 10एल/मिनट ~ 50एल/मिनट, पंप 10kpa से अधिक अंतर दबाव उत्पन्न करता है। सैंपलिंग पाइप का सिरा ऑक्सीजन और कार्बन डाइऑक्साइड गैस विश्लेषक से जुड़ा होता है।

4.10 पंखा: धुआं निकास पाइप के अंत में एक धुआं निकास पंखा स्थापित करें, 25°C के तापमान और वायुमंडलीय दबाव की स्थिति में, पंखे की निकास क्षमता 1.5m3/s से अधिक है। पंखे की शक्ति 7.5kw है।

4.11 धुआं घनत्व माप उपकरण: धुआं घनत्व माप के लिए दो अलग-अलग माप तकनीकों का उपयोग किया जाता है। GB/T31248-2014 अनुभाग 4.7 मानक आवश्यकताओं का अनुपालन करें।

4.11.1 उपकरण स्थापना स्थान: धुआं निकास पाइप में स्थापित जहां वायु प्रवाह समान रूप से मिश्रित होता है;

4.11.2 श्वेत प्रकाश प्रणाली धुआं निकास वाहिनी के मापने वाले पाइप के साथ श्वेत प्रकाश प्रकार प्रकाश क्षीणन प्रणाली स्थापित करने के लिए लचीले जोड़ों को अपनाती है, और इसमें निम्नलिखित उपकरण शामिल हैं

4.11.2.1 गरमागरम लैंप: 2900K ± 100K के रंग तापमान पर उपयोग किया जाता है; 6V,10W गरमागरम लैंप के लिए, साथ ही 0.5% (तापमान, अल्पकालिक और दीर्घकालिक स्थिरता सहित) के भीतर स्थिर डीसी बिजली और वर्तमान उतार-चढ़ाव प्रदान करने के लिए एक डीसी बिजली आपूर्ति इकाई;

4.11.2.2 लेंस प्रणाली: कम से कम 20 मिमी के व्यास के साथ प्रकाश को समानांतर किरण में केंद्रित करने के लिए उपयोग किया जाता है। फोटोकेल का प्रकाश उत्सर्जक एपर्चर इसके सामने लेंस के फोकल बिंदु पर स्थित होगा, और इसका व्यास (डी) लेंस की फोकल लंबाई (एफ) पर निर्भर करेगा ताकि डी/एफ 0.04 से कम हो।

4.11.2.3 डिटेक्टर: जापान हमामात्सू ऑप्टिकल मापने वाला तत्व, 400-750 एनएम दृश्य प्रकाश रेंज की माप सीमा, 0.01% की संप्रेषण सटीकता, 0-4 की ऑप्टिकल घनत्व रेंज, ± 1% की धुआं घनत्व सटीकता, इसकी प्रतिक्रिया का वर्णक्रमीय वितरण और ± 5% की सटीकता के ओवरलैप के सीआईई के वी (λ) फ़ंक्शन (प्रकाश वक्र); डिटेक्टर आउटपुट के 1% ~ 100% की सीमा में। इसका आउटपुट मान मापा संप्रेषण के 3% के भीतर या पूर्ण संप्रेषण के 1% के भीतर रैखिक होगा;

4.11.2.4 90% प्रतिक्रिया समय की प्रकाश क्षीणन प्रणाली 3 एस से अधिक नहीं होनी चाहिए, सफाई की प्रकाश क्षीणन बहाव आवश्यकताओं के अनुरूप प्रकाशिकी को रखने के लिए साइड ट्यूब वायु में पेश किया जाना चाहिए, स्व-अवशोषण प्रणाली के बजाय संपीड़ित हवा का उपयोग किया जा सकता है। ऑप्टिकल क्षीणन प्रणाली का अंशांकन परिशिष्ट एफ.4 में जीबी/टी 31248-2014 की आवश्यकताओं को पूरा करना चाहिए।

4.11.2.5 विशिष्ट पैरामीटर इस प्रकार हैं:

4.11.2.5.1 प्रकाश स्रोत: आयातित जर्मन फिलिप्स गरमागरम लैंप

4.11.2.5.2 नाममात्र शक्ति: 10W

4.11.2.5.3 नाममात्र वोल्टेज: 6V

4.11.2.5.4 सटीकता: ± 0.01V

4.11.2.5.7 स्वीकर्ता: जापान हमामात्सू सिलिकॉन फोटोकेल, बोर्ड सिग्नल द्वारा प्रवर्धित, कंप्यूटर में I/O बोर्ड इनपुट के माध्यम से, वर्णक्रमीय प्रतिक्रिया और अंतर्राष्ट्रीय रोशनी आयुक्त (सीआईई) फोटोमीटर से मिलान करने के लिए।

4.11.3 लेजर प्रणाली: लेजर फोटोमीटर को 0.5 मेगावाट से 2.0 मेगावाट की आउटपुट पावर के साथ हीलियम-नियॉन लेजर का उपयोग करना चाहिए। मापने वाली ट्यूब को हवा में पेश किया जाना चाहिए, सफाई की प्रकाश क्षीणन बहाव आवश्यकताओं (F.4.2) के अनुपालन को बनाए रखने के लिए प्रकाशिकी, स्व-अवशोषित हवा के बजाय संपीड़ित हवा हो सकती है।

4.12 ग्रिप गैस विश्लेषण उपकरण:

4.12.1 ऑक्सीजन विश्लेषक: जर्मनी सीमेंस मशीन आयातित, पैरामैग्नेटिक।

4.12.1.1 माप सीमा: (0-25)%।

4.12.1.2 सिग्नल आउटपुट: 4-20एमए;

4.12.1.3 रिज़ॉल्यूशन 100×10-6

4.12.1.4 सापेक्ष आर्द्रता: <90% (कोई संक्षेपण नहीं);

4.12.1.5 रैखिकता विचलन: <±0.1% O2;

4.12.1.6 शून्य बहाव:≤0.5%/माह;

4.12.1.7 रेंज ड्रिफ्ट:≤0.5%/माह.

4.12.1.8 आंतरिक सिग्नल प्रोसेसिंग समय 1एस से कम;

4.12.1.9 प्रतिक्रिया समय: T90 <5 सेकंड

4.12.1.10 पुनरावृत्ति: <±0.02% O2;

4.12.1.11 स्थानीय डिस्प्ले: एलसीडी लिक्विड क्रिस्टल डिस्प्ले (बैकलाइट के साथ)

4.12.1.12 एनालॉग आउटपुट: 4～20एमए 750Ω

4.12.1.13 परिवेश तापमान: 5℃~ +45℃; बिजली की आपूर्ति: 220VAC±10%, 50 ~ 60 हर्ट्ज़।

4.12.1.14 30 मिनट का विश्लेषक शोर बहाव 100 × 10-6 से अधिक नहीं है; डेटा अधिग्रहण आउटपुट रिज़ॉल्यूशन 100 × 10-6 से बेहतर

4.12.2 कार्बन डाइऑक्साइड (CO2) मापने के उपकरण:

4.12.2.1 इन्फ्रारेड (आईआर) द्वारा माप, सेंसर और बोर्ड एमबीई, जर्मनी से आयात किए जाते हैं;

4.12.2.2 माप सीमा: 0-10%;

4.12.2.3 पुनरावृत्ति: <± 1%

4.12.2.4 शून्य बहाव: ≤ 0.5%/माह

4.12.2.5 रेंज ड्रिफ्ट: ≤ 0.5%/माह

4.12.2.6 रैखिकता विचलन:＜±1%

4.12.2.7 प्रतिक्रिया समय: T90<3.5 सेकंड।

4.12.2.8 डेटा अधिग्रहण प्रणाली का आउटपुट रिज़ॉल्यूशन 100×10-6 से बेहतर है

4.12.2.9 एनालॉग आउटपुट: 4 ~ 20mA 750Ω

4.12.2.10 परिवेश तापमान: 5℃～＋45℃.

4.12.2.11 विद्युत आपूर्ति: 220VAC ± 10%, 50 ~ 60Hz 5000W

4.12.2.12 30 मिनट विश्लेषक शोर बहाव 100 × 10-6 से अधिक नहीं है

4.12.3 विश्लेषक का पूर्व-उपचार: परीक्षण के दौरान उत्पन्न ग्रिप गैस की ऑक्सीजन और कार्बन डाइऑक्साइड सामग्री का विश्लेषण करने से पहले, यह सुनिश्चित करने के लिए पूर्व-उपचार किया जाता है कि ग्रिप गैस सूखी है और विश्लेषक द्वारा आवश्यक कण एकाग्रता स्तर तक पहुंच जाती है। पूर्व-उपचार में संक्षेपण, फिल्टर, जर्मन केएनएफ नमूना पंप, प्रवाह मीटर और पाइपिंग शामिल हैं।

4.13 संपूर्ण परीक्षण उपकरण का अंशांकन:

4.13.1. प्रवाह वितरण माप: प्रवाह वितरण कारक केसी माप, दो-तरफ़ा जांच माप से सुसज्जित;

4.13.2 नमूना अंतराल समय माप; सभी डेटा में सुधार करने के लिए कंप्यूटर सॉफ़्टवेयर का उपयोग किया गया था;

4.13.3 कमीशनिंग अंशांकन:

4.13.3.1 नियमित परीक्षण उपयोग के लिए Kt कारक अंशांकन: प्रोपेन और मेथनॉल ईंधन का उपयोग करके अंशांकन के बाद, अंतिम अंशांकन कारक Kt की गणना की गई; यानी, प्रवाह दर वितरण के Kc कारक को प्रोपेन और मेथनॉल ईंधन के लिए अंतिम सुधार कारक से घटा दिया गया था;

4.13.3.2 गैस विश्लेषक को मानक गैसों का उपयोग करके कैलिब्रेट किया जाता है: नाइट्रोजन की एक बोतल और कार्बन डाइऑक्साइड गैस की एक बोतल;

4.13.3.3 एचआरआर अंशांकन: गैस टॉर्च और तरल दहन का उपयोग करके अंशांकन; विभिन्न ऊष्मा विमोचन दर वर्गों (20kW से 200kW) का उपयोग करके अंशांकन।

4.13.3.4 ग्रिप गैस माप प्रणाली की स्थिरता का अंशांकन: 0 मिनट और 30 मिनट ऑप्टिकल रिसीवर के आउटपुट सिग्नल रीडिंग के बीच अंतर के पूर्ण मूल्य को बहाव के रूप में रिकॉर्ड करके। इस रैखिक प्रवृत्ति रेखा के माध्य वर्ग एड़ी (आरएमएस) विचलन की गणना करके शोर निर्धारित किया जाता है; आउटपुट स्थिरता निर्धारण: प्रारंभिक मूल्य के 0.5% से कम शोर और बहाव;

4.13.3.5 श्वेत प्रकाश प्रणाली माप सटीकता का अंशांकन: मानक फिल्टर का उपयोग करके 25%, 50% और 75% अंशांकन;

4.13.3.6 ग्रिप गैस माप प्रणाली का अंशांकन: हेप्टेन दहन का उपयोग करते समय डेटा से पहले और बाद में रिकॉर्ड करें। निर्णय मानदंड: अंशांकन परीक्षण के अंत में मापे गए संप्रेषण का परीक्षण से पहले मापे गए संप्रेषण का विचलन ±1% के भीतर है; अंशांकन परीक्षण में मापा गया टीएसपी (कुल धुआं उत्पादन) और हेप्टेन के द्रव्यमान हानि का अनुपात (110±25) एम2/1000 ग्राम की सीमा के भीतर है।

4.13.4 नियमित अंशांकन: स्वतंत्र नियमित अंशांकन कार्यक्रम से सुसज्जित। नियमित अंशांकन कार्यक्रम GB/T31248-2014.4.13.4.1 अंशांकन कार्यक्रम के 5.5 के अनुसार डिज़ाइन किया गया है:

ए. प्रज्वलन से पहले 5 मिनट में एचआरआर का बहाव, ऑक्सीजन सामग्री और संप्रेषण;

बी, दहन चरण के अंतिम 5 मिनट के लिए एचआरआर का औसत मूल्य;

सी, प्रारंभिक मूल्यों के रूप में प्रक्रिया देने वाली इग्निशन बेसलाइन अंशांकन से पहले 5 मिनट के पहले मिनट के भीतर ऑक्सीजन सामग्री, संप्रेषण और एचआरआर के संबंधित औसत मूल्य;

डी, अंशांकन परीक्षण प्रक्रिया के अंतिम 1 मिनट के दौरान ऑक्सीजन सामग्री, संप्रेषण और एचआरआर के संबंधित औसत मूल्य अंतिम मूल्य हैं;

ई. ऑक्सीजन सामग्री, एचआरआर और प्रकाश संचरण दर के प्रारंभिक और अंतिम मूल्यों के बीच अंतर।

4.13.4.2 अंशांकन परिणाम निम्नलिखित आवश्यकताओं को पूरा करते हैं:

A. निर्धारित मूल्य से दहन चरण के अंतिम 5 मिनट के भीतर HRR के औसत मूल्य का विचलन 20.5kw या 30kw के निर्धारित मूल्य के ±5% के भीतर है;

बी. ऑक्सीजन सामग्री के प्रारंभिक और अंतिम मूल्यों के बीच का अंतर 0.02% से कम है;

सी, प्रकाश संचरण दर के प्रारंभिक और अंतिम मूल्यों के बीच का अंतर ≤ प्रकाश संचरण दर के मूल्य का 1%;

डी. एचआरआर के प्रारंभिक और अंतिम मूल्यों के बीच का अंतर 2kw से कम है;

ई. प्रज्वलन से पहले 5 मिनट में प्रकाश संचरण दर का बहाव मूल्य 1% से कम है;

एफ, प्रज्वलन से पहले 5 मिनट में ऑक्सीजन सामग्री का बहाव 0.02% से कम है;

जी. इग्निशन से पहले 5 मिनट के भीतर एचआरआर का बहाव मूल्य 2 किलोवाट से कम है।

4.14. इग्निशन स्रोत:

4.14.1 टॉर्च: वेंटुरी एयर-प्रोपेन हाइब्रिड टॉर्च, लंबाई 341 मिमी (विवरण के लिए नीचे देखें)

चित्र 7 इग्निशन स्रोत

A. प्रत्येक ब्लोटोरच को 242 ¢1.32 मिमी अग्नि-श्वास छेद के साथ ड्रिल किया जाता है

बी. दहन गैस: 95% शुद्ध प्रोपेन। (ग्राहकों को अपना स्वयं का उपलब्ध कराना होगा)

सी. दहन गैस: संपीड़ित हवा. (हवा का दबाव 10एमबीए से अधिक होना चाहिए) ग्राहकों को प्रदान करना होगा)

डी. वायु प्रवाह: (600~6000)मिलीग्राम/मिनट समायोज्य।

सी, प्रोपेन प्रवाह: (200~2000±0.5)मिलीग्राम/मिनट समायोज्य।

डी, 20.5 किलोवाट ब्लोटोरच: प्रोपेन का द्रव्यमान प्रवाह 442mg/s±10mg/s है, हवा का द्रव्यमान प्रवाह 1550mg/s±95mg/s है;

ई. 30kw ब्लोटोरच: प्रोपेन की द्रव्यमान प्रवाह दर 647mg/s±15mg/s है और वायु की द्रव्यमान प्रवाह दर 2300mg/s±140mg/s है;

4.14.2 द्रव्यमान प्रवाह: चीन-कोरियाई संयुक्त उद्यम सात सितारा हुआचुआंग द्रव्यमान प्रवाह मीटर का उपयोग, सीमा: 0 ~ 2.5 ग्राम/सेकेंड, जो सीमा (0.6 ~ 2.5) ग्राम/सेकेंड में है; 1% की सटीकता; डिजिटल डिस्प्ले, 4 ~ 20mA आउटपुट के साथ, संग्रह कार्ड के माध्यम से सीधे कंप्यूटर द्वारा नियंत्रित किया जा सकता है, तेज़ प्रतिक्रिया समय, उच्च नियंत्रण सटीकता।

4.15 डेटा अधिग्रहण सटीकता और अधिग्रहण समय:

4.15.1 ओ2 और सीओ2, 100 × 10-6 (0.01%) की सटीकता;

4.15.2 तापमान माप: 0-400℃; शुद्धता±0.5℃;

4.15.3 इनडोर वायु सापेक्ष आर्द्रता उपकरण का माप: 20% से 80%, सटीकता 5%;

4.15.4 समय रिकॉर्डिंग प्रणाली सटीकता: 0.1एस;

4.15.5 परीक्षण का समय: 1～99m/s सेट किया जा सकता है;

4.15.8 अन्य मापदंडों की सटीकता: पूर्ण पैमाने पर आउटपुट मूल्य का 0.1%;

4.15.9 अधिग्रहण समय: अधिग्रहण प्रणाली स्वचालित रूप से निम्नलिखित मापदंडों सहित प्रत्येक 3 सेकंड को एकत्रित और संग्रहीत करती है:①समय,②बर्नर के माध्यम से प्रोपेन गैस की द्रव्यमान प्रवाह दर,③द्विदिश जांच का अंतर दबाव,④सापेक्ष ऑप्टिकल घनत्व,⑤O2 सांद्रता,⑥CO2 सांद्रता,⑦निकास पाइप में गैस की वॉल्यूमेट्रिक प्रवाह दर,⑧संप्रेषण,⑨वायु चालन इनलेट पर ट्रॉली के निचले भाग का परिवेशीय तापमान। मेटर की ऊष्मा रिलीज दर की गणना करते समयial, प्रत्येक 30 के दशक में औसत मान लें; सामग्री की धुआं उत्पादन दर की गणना करते समय, प्रत्येक 60 के दशक में औसत मूल्य लें। उपरोक्त माप डेटा के अनुसार, सामग्री की गर्मी रिलीज दर, गर्मी रिलीज की कुल मात्रा, दहन वृद्धि दर सूचकांक, धुआं उत्पादन दर और धुआं उत्पादन सूचकांक की गणना करें।

4.15.10 अधिग्रहण बोर्ड: ताइवान से एडवांटेक डेटा अधिग्रहण बोर्ड का उपयोग किया जाता है।

4.16 कंप्यूटर नियंत्रण प्रणाली:

4.16.1 उपकरण और उपकरण-विशिष्ट विकास सॉफ्टवेयर लैबव्यू और डेटा अधिग्रहण नियंत्रण कार्ड को अपनाएं; परीक्षण प्रक्रिया को नियंत्रित करें वास्तविक समय परीक्षण डेटा घटता में देखा जा सकता है, स्वचालित डेटा अधिग्रहण और प्रसंस्करण, डेटा संरक्षण और आउटपुट माप परिणामों का एहसास कर सकता है

4.16.2 अंशांकन कार्यक्रम: एक स्वतंत्र नियमित अंशांकन कार्यक्रम से सुसज्जित। कार्यक्रम में शामिल हैं: प्रज्वलन से पहले 5 मिनट में एचआरआर का बहाव, ऑक्सीजन सामग्री और संप्रेषण; दहन चरण के अंतिम 5 मिनट में एचआरआर का औसत मूल्य; प्रारंभिक मूल्य के रूप में इग्निशन से पहले 5 मिनट में बेसलाइन अंशांकन प्रक्रिया के पहले मिनट में ऑक्सीजन सामग्री, संप्रेषण और एचआरआर के संबंधित औसत मूल्य; और अंतिम मूल्य के रूप में अंशांकन परीक्षण प्रक्रिया के अंतिम 1 मिनट में ऑक्सीजन सामग्री, संप्रेषण और एचआरआर के संबंधित औसत मूल्य; ऑक्सीजन सामग्री, एचआरआर और प्रकाश संचरण दर के प्रारंभिक और अंतिम मूल्यों के बीच अंतर।

4.16.3 परीक्षण रिकॉर्ड (3 सेकंड/समय) संख्या द्वारा संग्रहीत किया जाता है और किसी भी समय पूछताछ की जा सकती है; परीक्षण रिपोर्ट मुद्रण प्रभाव को वास्तविक समय में देखा जा सकता है, जिसे केवल स्टार्ट, कैलकुलेट और सेव आदि बटन पर क्लिक करके पूरा किया जा सकता है, जिससे इसका उपयोग करना आसान हो जाता है। निम्नलिखित प्रासंगिक मान संग्रहीत करें:

समय, बर्नर के माध्यम से प्रोपेन गैस की द्रव्यमान प्रवाह दर (एमजी/एस), द्वि-दिशात्मक जांच का अंतर दबाव (पीए), सापेक्ष ऑप्टिकल घनत्व, ओ2 एकाग्रता (वी ऑक्सीजन/वी वायु)%, सीओ2 एकाग्रता (वी कार्बन डाइऑक्साइड/वी वायु)%, और निचले वायु कंडक्टर आबादी (के) पर परिवेश का तापमान;

4.16.4 साथ ही डेटा पुनर्प्राप्ति फ़ंक्शन को बढ़ाने के लिए, आप पिछले प्रयोगात्मक डेटा को नई गणनाओं के लिए लोड कर सकते हैं और एक रिपोर्ट बना सकते हैं।

5, पूरी मशीन का प्रदर्शन:

5.1 अंतरिक्ष का उपयोग करने वाली पूरी मशीन: 11 मीटर लंबी, 7 मीटर चौड़ी, 5.5 मीटर ऊंची या अधिक (नियंत्रण कक्ष, नमूना बनाने का क्षेत्र, गैस कक्ष और अन्य स्थान सहित)

5.2 नियंत्रण कक्ष निर्माण: 3 मीटर लंबा, 3 मीटर चौड़ा, 2.8 मीटर ऊंचा (मांग पक्ष से);

5.3 पूरी मशीन की शक्ति: AC380V, तीन-चरण पांच-तार प्रणाली; शक्ति: >15kw;

5.4 उपकरण में निम्नलिखित सुरक्षा सुरक्षा उपकरण हैं: पावर अधिभार, शॉर्ट-सर्किट सुरक्षा, नियंत्रण सर्किट अधिभार सुरक्षा।
