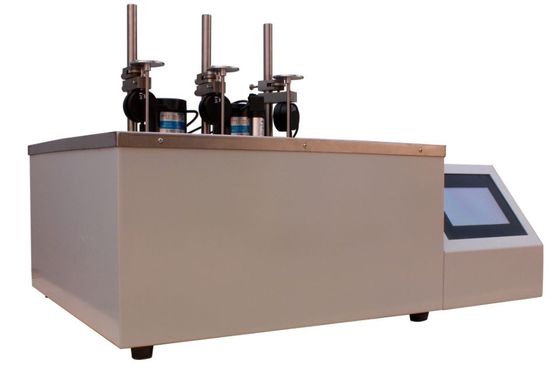

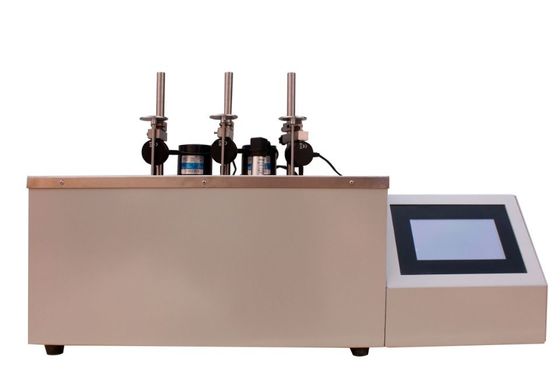

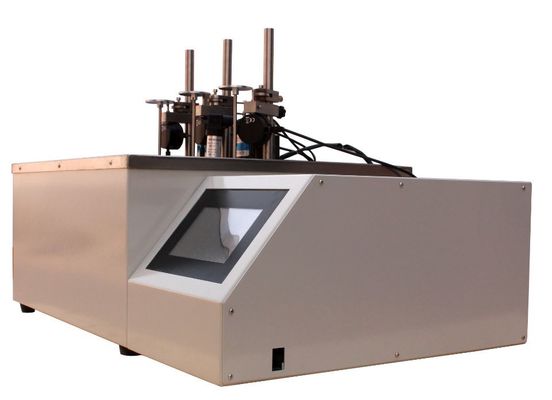

लैब परीक्षण उपकरण प्लास्टिक थर्माप्लास्टिक सामग्री विकट नरम तापमान का निर्धारण

आवेदन और उत्पाद लाभ

1. प्लास्टिक-थर्मोप्लास्टिक सामग्री-विकट शीतलन तापमान (वीएसटी) का निर्धारण प्लास्टिक कच्चे माल या तैयार उत्पादों के थर्मल नरमी गुणों को निर्धारित करने के लिए नवीनतम अंतरराष्ट्रीय और राष्ट्रीय मानकों द्वारा डिज़ाइन किया गया है।

2. यह उपकरण स्व-विकसित नियंत्रण सॉफ्टवेयर को गोद लेता है, जो पैरामीटर सेटिंग, परीक्षण नियंत्रण, तापमान वक्र की स्वचालित ड्राइंग, परीक्षण परिणामों की बचत और सॉफ्टवेयर के माध्यम से उपकरणों के अंशांकन का प्रदर्शन कर सकता है।

3. साधन एक बड़े-स्पैन को एक-टुकड़ा नमूना धारक को गोद लेता है, अधिकतम नमूना अवधि 100 मिमी तक पहुंच सकती है, और प्रत्येक नमूना धारक का समर्थन स्टील के एक टुकड़े का उपयोग करके किया जाता है, जो कि कई टुकड़े टुकड़े करने के बजाय स्टील का उपयोग करता है, इस प्रकार यह सुनिश्चित करता है कि कठोरता और फ्रेम का विस्तार अनुपात सुसंगत है, जो परीक्षण सटीकता में बहुत सुधार करता है। इंडेंट को बदलकर, इंस्ट्रूमेंट ऑयल (200 ° C के भीतर) या मिथाइल सिलिकॉन ऑयल (300 ° C के भीतर) हीट ट्रांसफर माध्यम के रूप में, तेल परिसंचरण के लिए मैकेनिकल डबल स्टिरर का उपयोग करके इंस्ट्रूमेंट गर्मी विकृति तापमान और विकट तापमान को माप सकता है। टैंक, बड़ी क्षमता टैंक डिजाइन, स्थिर तापमान नियंत्रण और समान तापमान क्षेत्र।

4. यह उपकरण 32-बिट एआरएम एम्बेडेड सिस्टम द्वारा नियंत्रित किया जाता है, जिसमें तेज गणना गति और निर्देश की देरी नहीं होती है। तापमान और विस्थापन डेटा एकत्र करने के लिए 24-बिट AD कनवर्टर का उपयोग करना, डेटा सटीक और उच्च परिशुद्धता है, परीक्षण सटीकता में सुधार के लिए भौतिक गारंटी प्रदान करता है। यह एलसीडी चीनी डिस्प्ले, मेनू ऑपरेशन मोड, मशीन चलाने की स्थिति और एक नज़र में मापदंडों को अपनाने, संचालित करने में आसान, सीखने और उपयोग करने में आसान बनाता है।

मूल निरंतर-तापमान हीटिंग एल्गोरिदम का उपयोग करना, वास्तविक समय के तापमान डेटा और ऐतिहासिक तापमान डेटा को हीटिंग नियंत्रण डेटा की गणना और वास्तविक समय में समायोजित करने के लिए संयुक्त किया जाता है, ताकि हीटिंग दर की रैखिकता बहुत अधिक हो, और हीटिंग मूल्य यदि पर्यावरण के तापमान और वोल्टेज में उतार-चढ़ाव तात्कालिक तापमान मान को प्रभावित करते हैं, तो प्रत्येक मिनट में एक मानक मूल्य होता है, और थोड़े समय में मानक दर में स्वचालित रूप से समायोजित हो जाएगा।

5. साधन में अधिकतम तापमान से परे हीटिंग को स्वचालित रूप से रोकने का कार्य होता है और उच्च सुरक्षा होती है।

6. परीक्षण पूरा होने के बाद उपकरण स्वतः बंद हो जाता है, और प्रत्येक नमूना धारक का परिणामी तापमान प्रदर्शित होता है। परीक्षण के बाद, परीक्षण के परिणाम स्वचालित रूप से बाद के संदर्भ के लिए सहेजे जाते हैं।

7. यह मॉडल मानक विन्यास में 3 स्टेशनों के साथ एक बेंच-टॉप संरचना है। मल्टी-स्टेशन मॉडल को उपयोगकर्ताओं के लिए अनुकूलित किया जा सकता है।

लागू होने लायक मानक

आईएसओ 75-1: 1993 "लोड के तहत विक्षेपण के तापमान का प्लास्टिक-निर्धारण - लोड"

आईएसओ 306: 1994 "प्लास्टिक-थर्माप्लास्टिक सामग्री-विकट शीतलन तापमान का निर्धारण"

GB / T1633-2000 "प्लास्टिक-थर्माप्लास्टिक सामग्री-विकट शीतलन तापमान का निर्धारण"

GB / T1634-2001 "लोड के तहत विक्षेपण के तापमान का प्लास्टिक-निर्धारण - लोड"

उत्पाद की विशेषताएँ

1. मानक में निर्दिष्ट विभिन्न नमूनों के थर्मल विरूपण परीक्षण का समर्थन करें।

2. मानक द्वारा निर्दिष्ट विभिन्न विकट नरमी बिंदु परीक्षण का समर्थन करें।

3. अनुकूलित इज़ोटेर्मल हीटिंग एल्गोरिथ्म, हीटिंग प्रक्रिया स्थिर और सटीक है।

4. स्वतंत्र रूप से ऊपरी सीमा तापमान और विरूपण राशि और विकट प्रवेश गहराई निर्धारित करें।

5. स्वतंत्र रूप से हीटिंग दर निर्धारित करें।

6, आप मानक के अनुसार परीक्षण करने के लिए चुन सकते हैं या स्वतंत्र रूप से तापमान वृद्धि ढलान और विस्थापन चर सेट कर सकते हैं

7. ऊपरी सीमा के तापमान या विरूपण तक पहुंचने पर परीक्षण स्वचालित रूप से रोक दिया जाता है।

8. नमूना पैरामीटर, लोड पैरामीटर, परीक्षण तापमान और वृद्धि की दर निर्धारित की जा सकती है।

9. परीक्षण के दौरान परीक्षण वक्र स्वचालित रूप से खींचा जाता है।

10. परीक्षण पूरा होने के बाद हीटिंग स्वचालित रूप से बंद हो जाता है।

11. परीक्षण पूरा हो गया है और परीक्षण के परिणाम बच गए हैं।

12. पहले किए गए परीक्षणों का विवरण पढ़ें।

13. दबाने वाली सुई और इंडेंटर समस्या को हल करने के लिए क्षैतिज और ऊर्ध्वाधर तरीके से सम्मिलित करने के लिए एक ही हिस्से का उपयोग करते हैं कि इंडेंटर और दबाने वाले पिन का वजन समान नहीं है। दबाने वाली छड़ का वजन बिल्कुल स्थिर है।

तकनीकी पैमाने

1. वेट कॉन्फ़िगरेशन 5052g 52g 970g 256g 26g 1310g कुल तीन सेट

2. नमूना रैक की संख्या: 3 मानक, कई नमूना रैक अनुकूलित किया जा सकता है

3. थर्मल विरूपण परीक्षण अवधि समायोजन रेंज: 64 मिमी -100 मिमी

4. हीटिंग माध्यम: मिथाइल सिलिकॉन तेल (कमरे के तापमान -300 डिग्री सेल्सियस के लिए उपयुक्त, 100 सीएस के नीचे चिपचिपापन की आवश्यकता) या ट्रांसफार्मर तेल (200 डिग्री सेल्सियस के भीतर उपयोग किया जाता है)

5. ईंधन टैंक की क्षमता: लगभग 30 लीटर

6. ताप शक्ति: 4KW

7. बिजली की आपूर्ति: 220V V 10% 25A 50Hz

8. शीतलन विधि: प्राकृतिक शीतलन या परिसंचारी जल शीतलन

9. मेनफ्रेम आयाम: 580 × 550 × 310 मिमी
