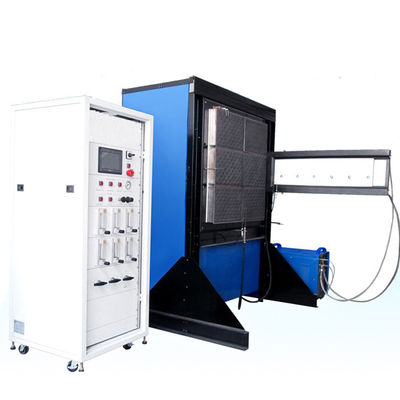

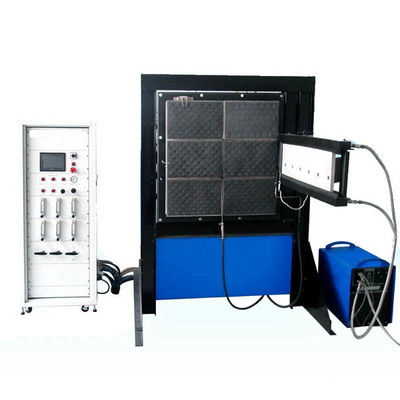

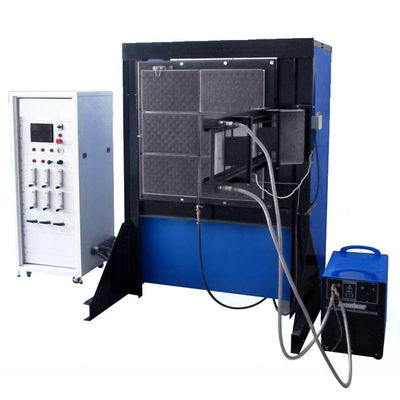

बीएस 476-7 ररैफेस स्प्रेड फ्लेमटीएस्टरदीवार के ज्वाला विस्तार को मापने के लिए

उत्पाद परिचय

बीएस 476 भाग 7 विपरीत प्रवाह स्थितियों के तहत ऊर्ध्वाधर स्थिति में उन्मुख उत्पाद के नमूने की सतह के साथ लौ के पार्श्व प्रसार को मापने के लिए परीक्षण की एक विधि और लौ के प्रसार की दर और सीमा के आधार पर एक वर्गीकरण प्रणाली निर्दिष्ट करता है। .यह अनिवार्य रूप से फ्लैट सामग्री, कंपोजिट या असेंबली के अंतिम उपयोग के प्रदर्शन की तुलना करने के लिए उपयुक्त डेटा प्रदान करता है, जो मुख्य रूप से दीवारों और छत की उजागर सतहों के रूप में उपयोग किया जाता है।

उत्पाद पैरामीटर

1. उज्ज्वल पैनल का क्षेत्र 850 मिमी X 850 मिमी है, और संरचनात्मक समर्थन फ्रेम को मजबूत किया गया है;
2. नमूना धारक चमकदार पैनल के लंबवत है, और ऊपर मानक पैमाने के निशान, महत्वपूर्ण गर्मी उज्ज्वल प्रवाह को लौ प्रसार दूरी के अनुसार मापा जा सकता है;
3. वाटर-कूलिंग सर्कुलेशन डिवाइस से लैस, सैंपल होल्डर को लंबे समय तक उच्च तापमान से होने वाले नुकसान से बचने के लिए वाटर-कूल्ड किया जा सकता है;
4. स्पार्क इग्निशन मोड का उपयोग करके एक छोटी लौ इग्निशन डिवाइस से लैस;
5. रेडिएंट पैनल एक उच्च तापमान का पता लगाने वाले उपकरण से लैस है।यदि दीप्तिमान पैनल बंद कर दिया जाता है, तो वायु स्रोत स्वचालित रूप से कट सकता है;
6. वाटर-कूल्ड हीट रेडिएशन फ्लक्स सेंसर से लैस, परिणाम संयुक्त राज्य एनआईएसटी में वापस देखे जा सकते हैं;
7. विद्युत नियंत्रण बॉक्स से लैस, गैस और वायु प्रवाह को समायोजित कर सकते हैं, और गर्मी विकिरण प्रवाह के आंकड़े प्रदर्शित कर सकते हैं;
8. परीक्षण के लिए आवश्यक जानकारी प्रदर्शित करने के लिए पीएलसी और मैन-मशीन इंटरफेस से लैस।

सुविधाएँ और अनुप्रयोग

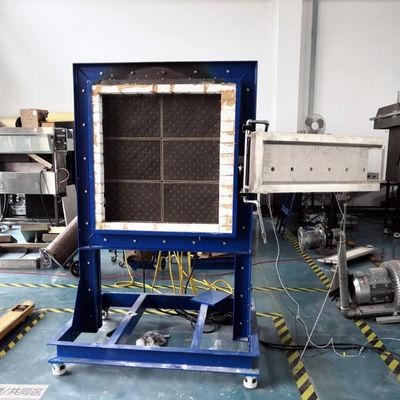

1. इस उपकरण में एक विकिरण पैनल होता है जो चारों ओर से लंबवत रूप से घुड़सवार होता है और एक ढांचे पर समर्थित होता है।
2. विकिरण पैनल को गैस-वायु मिश्रण से ढक दिया जाता है।
3. विकिरण पैनल एक छिद्रपूर्ण दुर्दम्य प्रकार के बर्नर ब्लॉक के लिए 850 मिमी वर्ग है जिसे वायु-गैस-वायु मिश्रण के कुशल दहन के लिए डिज़ाइन किया गया है, जिसमें परिचालन स्थितियों के तहत पैनल के चेहरे पर कोई ज्वलन नहीं होता है।
4. विकिरण पैनल और इसके चारों ओर एक ढांचे पर समर्थित हैं ताकि पैनल का केंद्र फर्श के स्तर से लगभग 1250±100 मिमी ऊपर हो।
5. एक नमूना धारक और एक पायलट लौ व्यवस्था तंत्र के एक तरफ घुड़सवार।
6. नमूना धारक में वाटर-कूल्ड फेस प्लेट के साथ वाटर-कूल्ड स्टील फ्रेम होता है।चेहरे की प्लेटें उनके ऊपर और नीचे के किनारों पर और विकिरण पैनल से सटे ऊर्ध्वाधर किनारे पर नमूनों को 20 ± 2 मिमी से ओवरलैप करती हैं।
7. एक स्प्रिंग लोडेड क्लैंप नमूना को फेस प्लेट्स के खिलाफ क्लैंप करने के लिए तैनात किया गया है।
8. नमूना धारक को पोर्टेबल पानी की आपूर्ति नमूना धारक से आउटलेट पर अधिकतम तापमान 35 ℃ से अधिक नहीं होती है।
9. नमूना धारक विधानसभा विकिरण पैनल के चेहरे पर 90±2° पर स्थित है और इस तरह से नमूना धारक के ऊपर और नीचे गाइड के चेहरे एक ही विमान में हैं जैसे कि चारों ओर के अंदर का चेहरा विकिरण पैनल के लिए।
10. परीक्षण स्थिति से स्टैंडबाय स्थिति और इसके विपरीत, परीक्षण के बीच विकिरण पैनल के चेहरे से दूर, इसे क्षैतिज रूप से घुमाने की अनुमति देने के लिए नमूना धारक की ऊंचाई टिकी हुई है।
11. पायलट बर्नर में एक स्टील ट्यूब होती है।
12. विकिरण पैनल में गैस और वायु आपूर्ति लाइनों में प्रवाह मीटर, दबाव नियामक, नियंत्रण वाल्व और सुरक्षा उपकरण होते हैं।
13. हीट फ्लक्स मीटर: रेंज: 0 ~ 50 किलोवाट / एम 2;सतह उत्सर्जन: ɛ = 0.95 ± 0.05।
14. धारक के साथ डमी कैलिब्रेशन बोर्ड, कैलिब्रेटेड हीट फ्लक्स मीटर और माउंटिंग।

उत्पाद विवरणसतह फैल लौटीएस्टर

सतह लौ प्रसार परीक्षण उपकरण एक बीएस 6853 श्रृंखला हाई-स्पीड स्टील फ्लेम रिटार्डेंट टेस्टर है, जो ब्रिटिश निर्माण सामग्री और हाई-स्पीड स्टील फ्लेम रिटार्डेंट टेस्ट मानकों के लिए उपयुक्त है।मानक बीएस 476-7 है।परीक्षण विधि का उपयोग नमूना सतह के पार्श्व विस्तार और गति के आधार पर निर्धारित करने के लिए किया जाता है।और विस्तार की लंबाई जलने के स्तर को निर्धारित करती है।बीएस 476-7 मुख्य रूप से दीवारों और छत पर उजागर सतहों के लौ विस्तार को मापने के लिए प्रयोग किया जाता है।
परीक्षण विधि विकिरण ऊष्मा ऊर्जा के क्रमिक परिवर्तन को समझकर एक छोटी लौ के साथ नमूने को प्रज्वलित करके महत्वपूर्ण उज्ज्वल प्रवाह को मापने के लिए है।हीट रेडिएंट पैनल का माप 850mm X 850mm है।परीक्षण नमूना धारक पानी ठंडा है और थर्मल रेडियंस फ्लक्स वक्र को कैलिब्रेट करने के लिए एक छिद्रित अंशांकन प्लेट और एक थर्मल रेडिएंट फ्लक्स सेंसर से लैस है।प्रयोगशाला स्थल पर परीक्षण उपकरण की उच्च आवश्यकताएं होती हैं, और परीक्षण उपकरण को इकट्ठा करने से पहले उपयोगकर्ता को अधिक सुरक्षा उपायों की आवश्यकता होती है।

मानक: बीएस: बीएस 476-7
आयाम: 1220 मिमी (डब्ल्यू) x 550 मिमी (डी) x 1920 मिमी (एच)
वजन: 210 किग्रा

स्थापना आवश्यकताएं

विद्युत: 230 वोल्ट नाममात्र 10 एएमपीएस
परिवेश का तापमान: ऑपरेटिंग 10 डिग्री सेल्सियस से 35 डिग्री सेल्सियस
गैस आपूर्ति: प्रोपेन और वायु कंप्रेसर
परीक्षण कक्ष: 400m3

सरफेस स्प्रेड फ्लेम टेस्टर.pdf

ज्वाला परीक्षण का प्रसार क्या है?

फ्लेम स्प्रेड टेस्टएक सब्सट्रेट पर फैलने के लिए एक लौ की प्रवृत्ति को मापने के उद्देश्य से और सीधे सतह की लौ से संबंधित हैएक वास्तविक आग परिदृश्य में प्रसार।
