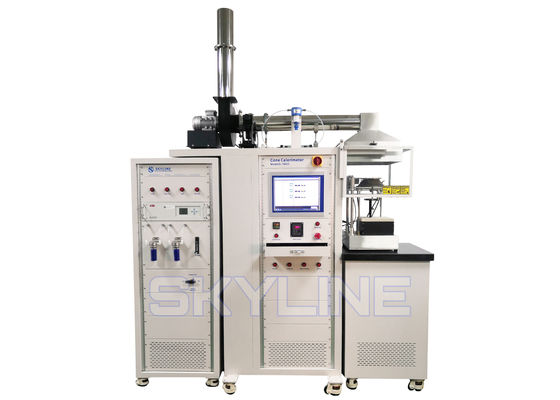

आईएसओ 5660 शंकु गेज कैलोरीमीटर

शंकु कैलोरीमीटर.pdf
उपकरण का परिचय
शंकु कैलोरीमीटर का निर्माण डॉ. वीटेनिस बब्रौस्कास द्वारा 100 किलोवाट/मीटर2 के ताप विकिरण मूल्य पर परीक्षण किए गए एक आयताकार नमूना (100 मिमी×10 मिमी) की ऑक्सीजन खपत से किया गया है।
शंकु कैलोरीमीटर सामग्री दहन की ऑक्सीजन की खपत के सिद्धांत पर आधारित है। ऑक्सीजन के 1 किलोग्राम पर जारी गर्मी लगभग 13.1MJ है। यह सामग्री की गर्मी रिलीज को मापता है,प्रज्वलन का समय, ऑक्सीजन की खपत, सीओ और सीओ 2 उत्पादन, और दहन गैस का प्रवाह।

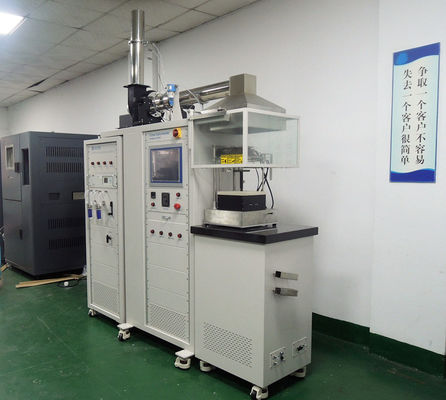

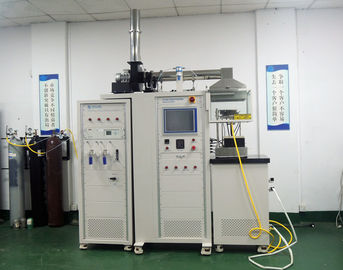

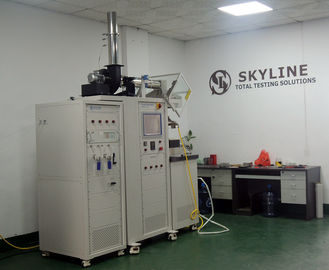

शंकु कैलोरीमीटर प्रयोगशाला के आकार के अनुरूप है, और परीक्षण सॉफ्टवेयर द्वारा डिज़ाइन की गई स्वचालित नियंत्रण इकाई उपयोगकर्ता के लिए संचालित करने के लिए सुविधाजनक है।वह एक 17 इंच टच स्क्रीन कंप्यूटर का उपयोग करता है, जो अंतरराष्ट्रीय मानकों का पूरी तरह से अनुपालन करता है।

मानकों के अनुरूप
-आईएसओ 5660 अग्नि प्रतिक्रिया परीक्षण, गर्मी रिलीज दर, धुआं दर और द्रव्यमान हानि दर;
-ASTM E1354 ऑक्सीजन खपत कैलोरीमीटर का उपयोग करके सामग्री और उत्पादों की गर्मी और दृश्य धुआं रिलीज दर का निर्धारण;
-बीएस 476 पीट.15 निर्माण सामग्री के दहन और संरचना परीक्षण, उत्पाद गर्मी रिलीज दर का निर्धारण;

तकनीकी मापदंड

उत्पाद की विशेषताएं और अनुप्रयोग
1शंकु कैलोरीमीटर के साथ चल विश्लेषण कैबिनेट, एक बड़े गर्मी रिलीज दर परीक्षण प्रणाली के साथ जुड़ा जा सकता है जैसे कि आईएसओ 9705, एन 13823 आदि, आईएसओ 5660, एएसटीएम E1354, बीएस 476 भाग 15 आदि के अनुरूप।परीक्षण मानक.
2एकीकृत परीक्षण निकाय और 19 इंच का विश्लेषण कैबिनेट, सम्मिलित पीसी 15 इंच टच स्क्रीन कंप्यूटर, पूरे नियंत्रण और स्वचालित परीक्षण के लिए।

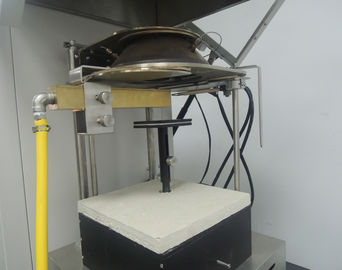

3शंक्वाकार हीटर 5000W, 0 ~ 100kW/m2 की गर्मी उत्पादन, पीआईडी तापमान नियंत्रक का उपयोग करते हुए, जबकि विकिरण शंक्वाकार क्षैतिज या ऊर्ध्वाधर हो सकता है।
4. 50 x 50 मिमी की नमूना सतह के मध्य भाग के संपर्क में, विचलन के केंद्र में विकिरण 2% से अधिक नहीं है।
5. नमूना वजन सीमा 0 ~ 3000g; सटीकताः 0.1g.
6. नमूना में विकिरण प्रसारित करने के लिए स्वचालित रूप से विभाजित शटर खोला गया।
7.ABB EL3020 पैरामैग्नेटिक ऑक्सीजन एनालाइज़र, पैरामैग्नेटिक परिवर्तन की विधि का उपयोग करके गैस में ऑक्सीजन की एकाग्रता को मापने के लिए। एकाग्रता सीमा 0-25%.
8लेजर प्रणाली का उपयोग करके धुएं के घनत्व का विश्लेषण, सिस्टम में 0.5mW He Ne लेजर, मुख्य डिटेक्टर और सहायक डिटेक्टर शामिल हैं।

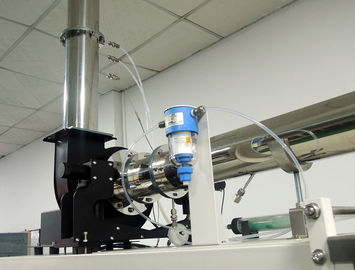

निकास प्रणाली में पंखा, धुआं संग्रह कवर, निकास पाइप और छेद प्लेट प्रवाह मीटर आदि शामिल हैं। निकास पंखे का प्रवाह दर 0 ~ 50g/s, परिशुद्धता 0.1g/s है।
9धूम्रपान करने वाले हुड से 685 मिमी की ऊंचाई पर 12 छेद के साथ रिंग सैंपलर स्थापित किए गए हैं।
10.निकास प्रवाह दर को पंखे से 350 मिमी ऊपर तीखे किनारे के छेद के दोनों किनारों पर दबाव अंतर, तीखे किनारे के आंतरिक व्यास को मापकर निर्धारित किया जाना चाहिए
किनारा छेद प्लेट 57 मिमी + 1 मिमी है।
11एबीबी एससीसी-एस गैस नमूनाकरण प्रणाली में नमूनाकरण पंप, फिल्टर, कोल्ड ट्रैप, अपशिष्ट जल निकासी, जल फिल्टर और सीओ 2 फिल्टर शामिल हैं।
हीट फ्लक्स मीटर (आईएसओ 5660 के लिए) का उपयोग करते समय पानी के काम और नलसाजी की आवश्यकता के बिना पोर्टेबल पानी शीतलन प्रणाली।
12.पूरी परीक्षण प्रणाली की प्रतिक्रिया को कैलिब्रेट करने के लिए, एक वर्ग उद्घाटन पीतल कैलिब्रेशन बर्नर का उपयोग, जिसका उपयोग C- गुणांक के मूल्य को मापने के लिए किया जाता है।
13डेटा अधिग्रहण प्रणाली ऑक्सीजन विश्लेषक, ओरिफिस मीटर, थर्मोकपल और अन्य उपकरणों के आउटपुट को रिकॉर्ड करने में सक्षम हो।

आवेदन

शंकु कैलोरीमीटर विभिन्न सामग्रियों के दहन और अग्नि व्यवहार का मूल्यांकन करने के लिए उपयुक्त है, जिनमें निम्नलिखित शामिल हैंः

• निर्माण सामग्री और निर्माण उत्पाद

• रेलवे सामग्री

• तार और केबल सामग्री

• पॉलिमर सामग्री

• कम्पोजिट सामग्री

• अग्नि अनुसंधान और प्रयोगशाला परीक्षण के लिए प्रयुक्त सामग्री

इसका उपयोग सामग्री निर्माताओं, अग्नि परीक्षण प्रयोगशालाओं, अनुसंधान संस्थानों और अग्नि प्रदर्शन परीक्षण में शामिल अन्य संगठनों द्वारा किया जा सकता है।


शंकु कैलोरीमीटर का उत्पाद विवरण
शंकु कैलोरीमीटर का नाम शंकुयुक्त हीटर से लिया गया है जैसा कि डॉ.Vytenis Babrauskas अपने विकास के बेंच पैमाने ऑक्सीजन की कमी के लिए 100kW/m2 तक प्रवाह के साथ परीक्षण नमूना (100mm x 100mm) का निरीक्षण करने के लिएशंकु कैलोरीमीटर परीक्षण इस सिद्धांत पर आधारित है कि शुद्ध दहन कैलोरी दहन के लिए आवश्यक ऑक्सीजन की मात्रा और 13.जब भी 1 किलो ऑक्सीजन का उपभोग किया जाता है तब 1 एमजे/किलो उत्पन्न होता है, और गर्मी उत्सर्जन, प्रज्वलन समय, ऑक्सीजन की खपत, सीओ और सीओ 2 उत्पादन, और परीक्षण सामग्री से उत्पन्न प्रज्वलित गैसों के प्रवाह को मापा जाता है।
मानक
एएसटीएमः एएसटीएम डी6113, एएसटीएम ई1354, एएसटीएम ई1740, एएसटीएम एफ1550
बीएसःबीएस 476-15
आईएसओःआईएसओ 5660
EN:EN 45545-2: 2013
GB:GB/T 16172:2007

स्थापना की आवश्यकताएं
विद्युत: 230 वोल्ट नाममात्र 50 एम्पियर
परिवेश का तापमानः 10°C से 35°C तक काम करना
आयामः उपकरणः 1800 मिमी (डब्ल्यू) x 900 मिमी x (एच) x 2600 मिमी (डी)
गैस आपूर्तिःमीथेन, नाइट्रोजन, संपीड़ित हवा

कृपया शंकु कैलोरीमीटर ऑपरेशन का वीडियो नीचे दिए गए लिंक पर देखेंः
https://youtu.be/-U20AJEfArg

कंपनी प्रोफाइल.pdf

अक्सर पूछे जाने वाले प्रश्न

Q1: शंकु कैलोरीमीटर का उपयोग किसके लिए किया जाता है?

A1: शंकु कैलोरीमीटर का उपयोग सामग्री के आग व्यवहार और दहन प्रदर्शन का मूल्यांकन करने के लिए किया जाता है। यह गर्मी रिलीज दर, इग्निशन समय, ऑक्सीजन की खपत,धुआं का उत्पादन, CO और CO2 उत्पादन, और दहन के दौरान द्रव्यमान हानि।

Q2: एक शंकु कैलोरीमीटर कैसे काम करता है?

A2: शंकु कैलोरीमीटर ऑक्सीजन की खपत के सिद्धांत के आधार पर काम करता है।परीक्षण नमूना द्वारा खपत ऑक्सीजन की मात्रा को मापा जाता है और सामग्री द्वारा जारी गर्मी का मूल्यांकन करने के लिए उपयोग किया जाता है.

Q3:इस शंकु कैलोरीमीटर के साथ किन मानकों का उपयोग किया जा सकता है?

A3:उत्पाद विनिर्देशों में ISO 5660, ASTM E1354, BS 476 भाग 15, ASTM D6113, ASTM E1740, ASTM F1550, EN 45545-2:2013 और GB/T 16172 की सूची दी गई हैः2007लागू मानक विशिष्ट परीक्षण अनुप्रयोग पर निर्भर करता है।

Q4: कोन कैलोरीमीटर का प्रयोग करके किन सामग्रियों का परीक्षण किया जा सकता है?

A4: शंकु कैलोरीमीटर का उपयोग निर्माण सामग्री, रेल सामग्री, तार और केबल सामग्री, बहुलक,लागू परीक्षण विधि के अनुसार कम्पोजिट और अन्य ज्वलनशील सामग्री.

Q5: शंकु कैलोरीमीटर किन मापदंडों को माप सकता है?

A5:सिस्टम कॉन्फ़िगरेशन के आधार पर, उपकरण गर्मी रिलीज़ दर, इग्निशन समय, ऑक्सीजन की खपत, धुआं उत्पादन, CO और CO2 उत्पादन, द्रव्यमान हानि और दहन गैस प्रवाह को माप सकता है।

Q6:क्या धुआं का विश्लेषण उपलब्ध है?

A6:हाँ. धुआं घनत्व विश्लेषण एक वैकल्पिक विन्यास के रूप में सूचीबद्ध है। प्रणाली को CO और CO2 विश्लेषण के लिए एक अवरक्त विश्लेषक से भी लैस किया जा सकता है।

Q7:क्या शंकु कैलोरीमीटर को अन्य अग्नि परीक्षण प्रणालियों से जोड़ा जा सकता है?

A7:उत्पाद विनिर्देशों के अनुसार, शंकु कैलोरीमीटर को ISO 9705 और EN 13823 जैसी बड़ी गर्मी रिलीज दर परीक्षण प्रणालियों से जोड़ा जा सकता है।
