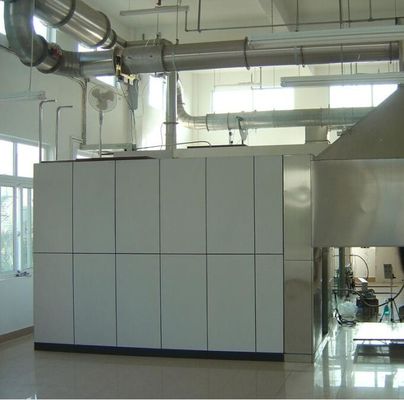

- ग्रिप गैस प्रवाह नियंत्रक प्रणाली
|
| सूची |
मद |
तकनीकी और विनिर्देश |
| 1.1 |
धुएं का हुड |
दहन परीक्षण कक्ष के उद्घाटन के ऊपर सीधे स्थापित, जमीन से 1.8 ~ 2.0 मीटर ऊपर, नीचे का आकार 2440 * 2440 मिमी है, ऊंचाई 1000 मिमी है, और सामग्री SS304 opening है |
| 1.2 |
ग्रिप गैस होमोमिक्सर |
स्थापना और शंकु के आकार का धुआं सीधे ऊपर हुड इकट्ठा करना, आकार 900 * 900 * 900 मिमी, दो 900 * 500 स्टेनलेस स्टील प्लेटें अंदर स्थापित हैं, और एक तरफ पाइप से कनेक्ट करने के लिए एक φ400 खोलने के साथ खोला जाता है, सामग्री है SS304 |
| 1.3 |
निकास निकास पाइप |
sections 400 मिमी, लंबाई 5000 मिमी, कई वर्गों से बना है, निकला हुआ किनारा और उच्च तापमान प्रतिरोधी सील की अंगूठी से जुड़ा हुआ है, दोनों छोर ग्रिप गैस समीकरण डिवाइस के साथ स्थापित किए गए हैं, सामग्री SS304 है; |
| 1.4 |
निकास पंखा |
केन्द्रापसारक निकास पंखा, आंतरिक टैंक स्टेनलेस स्टील से बना है, 300 ℃ से कम नहीं उच्च तापमान ग्रिप गैस का सामना कर सकता है, और हवा की मात्रा को आवृत्ति कनवर्टर द्वारा स्थिर रूप से समायोजित किया जाता है |
| मोबाइल फोन के दहन परीक्षण से उत्पन्न होने वाले सभी धुएँ के लिए धुएँ की निकास प्रणाली पर्याप्त है, और धुएँ की निकास क्षमता 8000m; / h से कम नहीं है; |
| 2. व्यापक माप अनुभाग |
| 2.1 |
व्यापक माप अनुभाग |
2155 मिमी की लंबाई और SS304 से बना 400 मिमी के व्यास के साथ एक स्टेनलेस स्टील पाइप अनुभाग, दबाव, तापमान, प्रकाश पथ, और नमूने जैसे सेंसर से सुसज्जित है; |
| 2.2 |
दबाव संवेदन उपकरण |
स्टेनलेस स्टील से बना दो-तरफ़ा जांच, पाइपलाइन के केंद्र में स्थापित है, और फ्रंट और बैक चैंबर पाइपलाइन में दबाव अंतर का पता लगाने के लिए PTFE ट्यूब के माध्यम से दबाव अंतर सेंसर से जुड़े हैं; |
| अंतर दबाव संवेदक व्यापक माप अनुभाग के ब्रैकेट पर स्थापित किया गया है ताकि यह सुनिश्चित हो सके कि अंतर दबाव पढ़ने में थोड़ी देरी और कोई नुकसान नहीं है, और T90 प्रतिक्रिया समय 3 सेकंड से कम है |
| प्रेशर सेंसर, रेंज 0-2000Pa, सटीकता a 5Pa 0 |
| 2.3 |
तापमान संवेदन उपकरण |
अमेरिकन ओमेगा थर्मोकपल, व्यास 0.5 मिमी, बख़्तरबंद इन्सुलेशन प्रकार के थर्मोकपल को अपनाएं जो आईईसी आवश्यकताओं को पूरा करता है; |
| रेंज 0-1000 ℃, सटीकता 0.1 ℃ |
| 2.4 |
ऑप्टिकल पथ मापने का उपकरण |
ऑप्टिकल क्षीणन प्रणाली एक तापदीप्त प्रकाश प्रकार है, जो एक लचीले कनेक्टर के साथ व्यापक माप अनुभाग पर स्थापित होता है और इसमें निम्नलिखित उपकरण शामिल होते हैं: दीपक एक गरमागरम दीपक है और इसका उपयोग (2900) 100) K के रंग तापमान पर किया जाता है।बिजली की आपूर्ति एक स्थिर प्रत्यक्ष वर्तमान है, और वर्तमान उतार-चढ़ाव की सीमा (0.5% (तापमान, अल्पकालिक और दीर्घकालिक स्थिरता सहित) के भीतर है;
लेंस सिस्टम का उपयोग कम से कम 20 मिमी के व्यास के साथ एक समानांतर बीम में प्रकाश को संघनित करने के लिए किया जाता है।फोटोकेल का प्रकाश उत्सर्जक छिद्र इसके सामने लेंस के केंद्र बिंदु पर स्थित होना चाहिए, और इसका व्यास (d) लेंस की फोकल लंबाई (f) पर निर्भर होना चाहिए ताकि d / f 0.04 से कम हो ;
डिटेक्टर और आयातित सिलिकॉन फोटोडायोड जांच, फोटोडेटेक्शन चैम्बर में 0.1% रैखिक स्थिरता, 10-बिट माप सीमा, सिलिकॉन फोटोडायोड की वर्णक्रमीय वितरण प्रतिक्रिया CIE (रोशनी वक्र) के अनुरूप है, और मानक फ़ंक्शन V (γ) कम से कम phot तक पहुंच सकता है 5% सटीकता;
ऑप्टिकल क्षीणन प्रणाली का 90% प्रतिक्रिया समय 3s से अधिक नहीं है;
|
| 2.5 |
नमूना गैस संग्रह डिवाइस |
SS304 से बना ट्यूब भेदी परीक्षण नमूना ट्यूब, नमूना ट्यूब में संचित कार्बाइड को हटाने की सुविधा और सिस्टम देरी समय को कम करने के लिए एक वियोज्य डिजाइन है |
| 2. गैस और इसकी नियंत्रण प्रणाली |
| 3.1 |
बर्नर |
गद्दा जलाने के लिए विशेष टी-बर्नर मुख्य और साइड बर्नर से बना है।यह एक मोबाइल ट्रॉली पर स्थापित है और मानक वजन और पैरों से सुसज्जित है।टी-बर्नर सिर की ऊंचाई समायोज्य है और सामग्री SS304 है; |
| 3.2 |
इग्निशन डिवाइस |
लंबी खुली लौ इग्निशन विधि को अपनाया जाता है, रिमोट इग्निशन संभव है, सुरक्षित है और इग्निशन सफलता दर 99% से कम नहीं है method |
| मुख्य और साइड दहन सिर एक लंबी खुली लौ इग्निशन डिवाइस से सुसज्जित हैं, और डिवाइस अलग से गैस की आपूर्ति पाइप से सुसज्जित है, जो दहन सिर के प्रवाह को प्रभावित नहीं करता है और एक सुई वाल्व a के माध्यम से व्यक्तिगत रूप से समायोजित किया जा सकता है |
| मैनुअल इग्निशन, सुरक्षित और रिमोट कंट्रोल के बिना एक लंबी खुली लौ को प्रज्वलित करने के लिए स्पार्क इग्निशन डिवाइस से लैस; |
| 3.3 |
दहन सिर गैस प्रवाह नियंत्रण |
प्रोपेन प्रवाह को नियंत्रित करने के लिए मुख्य और साइड बर्नर क्रमशः द्रव्यमान प्रवाह मीटर से लैस हैं |
| अमेरिकन एलिकैट मास फ्लोमीटर को अपनाएं, मध्यम प्रोपेन है, रेंज 0-450mg / s, सटीकता ± (0.8% rdg + 0.2% FS), प्रतिक्रिया समय 0.1s; |
| गैस का प्रवाह सॉफ्टवेयर द्वारा नियंत्रित किया जाता है, और लौ समय स्वचालित रूप से नियंत्रित किया जाता है by |
| 3.4 |
कैलिब्रेटेड रेत बर्नर |
कैलिब्रेटेड रेत बर्नर |
| लंबी खुली लौ इग्निशन डिवाइस और इलेक्ट्रिक स्पार्क इग्निशन डिवाइस से लैस, रिमोट इग्निशन संभव, सुरक्षित और उच्च सफलता दर है; |
| 3.5 |
कैलिब्रेटेड गैस प्रवाह नियंत्रण |
अमेरिकी एलिसैट द्रव्यमान प्रवाहमापी का उपयोग करते हुए, माध्यम प्रोपेन है, रेंज 0-4g / s है, सटीकता r (0.8% rdg + 0.2% FS) है, प्रतिक्रिया समय 0.1s है, और अधिकतम अंशांकन लौ 300Ww है; |
| अंशांकन गैस प्रवाह को सॉफ्टवेयर द्वारा नियंत्रित किया जाता है, जो आउटपुट 75kw / 160kw 75 के साथ स्वचालित रूप से चरणबद्ध अंशांकन लौ स्रोत को नियंत्रित कर सकता है। |
| 3.6 |
नियंत्रण प्रणाली |
सुरक्षित और विश्वसनीय गैस कट-ऑफ डिवाइस से लैस, गैस प्रवाह को नियंत्रित करने के लिए ओमरोन पीएलसी का उपयोग करें; |
| गैस नियंत्रण बॉक्स का अलग विन्यास, संचालन और रखरखाव के लिए सुरक्षित और सुविधाजनक control |
- ग्रिप गैस प्रोसेसिंग सिस्टम
|
| 4.1 |
ग्रिप गैस निस्पंदन |
एक तीन चरण फिल्टर डिवाइस से लैस, ग्रिप गैस में धूल के लंबे समय तक निस्पंदन:
प्रथम श्रेणी के ग्लास फाइबर कपास मोटे फ़िल्टर, ग्रिप गैस में कार्बाइड के बड़े कणों को फ़िल्टर करते हैं, और फ़िल्टर सामग्री को जल्दी से बदला जा सकता है;
दूसरी श्रेणी के अमेरिकन पार्कर फ़िल्टर, फ़िल्टर तत्व PTFE है, परिशुद्धता 2μm है, और फ़िल्टर तत्व को जल्दी से हटाया और प्रतिस्थापित किया जा सकता है;
0.5μm की सटीकता के साथ तीन चरण PTFE झिल्ली निस्पंदन, प्रभावी रूप से नमी को काटते हैं;
|
| 4.2 |
ठंडा जाल |
संपीड़न पंप प्रकार ठंड जाल, ठंडा करने की क्षमता 320KJ / एच, तापमान नियंत्रण सटीकता 0.1 ℃, स्थैतिक परिवर्तन 0.1K, स्वयं शुरू और रखरखाव से मुक्त |
| 4.3 |
भाप जाल |
स्वचालित रूप से ठंडा जाल द्वारा उत्पन्न ठंडा पानी को सूखा, रखरखाव से मुक्त water |
| 4.4 |
सुखाने का कॉलम |
नमूना गैस में अवशिष्ट जल वाष्प को सुखाने के लिए उपयोग किया जाता है, इसे जल्दी से विघटित किया जा सकता है और सुखाने के माध्यम से प्रतिस्थापित किया जा सकता है |
| 4.5 |
सैंपलिंग पंप |
जर्मन केएलएफ वैक्यूम सैंपलिंग पंप, जिसमें 16 एल / मिनट की नमूना क्षमता होती है, उच्च वायु जकड़न, कम शोर और कम कंपन के साथ लगातार 50KPa के नमूने का उत्पादन कर सकता है। |
| 4.6 |
rotameter |
0-1.5L / मिनट की सीमा के साथ आयातित रोटमीटर, जो उत्पादन नमूना गैस प्रवाह को स्थिर कर सकता है और गैस प्रवाह के उतार-चढ़ाव के कारण माप त्रुटि को कम कर सकता है; |
| 3. गैस एकाग्रता विश्लेषण प्रणाली |
| 5.1 |
गैस विश्लेषक (सर्विक्स) |
आयातित O2 विश्लेषक, पैरामैग्नेटिक O2 एकाग्रता विश्लेषण, माप सीमा 0-21%, सटीकता 0.01%, प्रतिक्रिया समय 12 से अधिक नहीं, विश्लेषक बहाव और शोर 30min के भीतर 100ppm से अधिक नहीं;
रैखिक विचलन: FS1% एफएस;
पुनरावृत्ति: ≤0.5FS
शून्य फ्लोटिंग बारिश: %1% एफएस / 7 डी;
शुरुआती समय: time30 मिनट;
|
| आयातित CO / CO2 विश्लेषक, IR प्रकार CO / CO2 एकाग्रता विश्लेषण, रेंज CO को मापने: 0-1%, सटीकता 0.01%, CO2: 0-10%, सटीकता 0.01%, और प्रतिक्रिया समय 12s से अधिक नहीं है। |
| 3. डाटा अधिग्रहण प्रणाली |
| 6.1 |
अधिग्रहण मॉड्यूल |
एडेप्टेक अधिग्रहण मॉड्यूल का उपयोग करना,
गैस एकाग्रता संग्रह सटीकता 100 × 10-6 है;
तापमान संग्रह की सटीकता 0.1 ℃ है;
दबाव अंतर संग्रह सटीकता 0.1Pa है;
समय अधिग्रहण सटीकता 0.1s है;
अन्य संकेत पूर्ण पैमाने पर उत्पादन मूल्य का 0.1% हैं;
|
| 6.2 |
आंकड़ा संग्रहण |
सिस्टम रिकॉर्ड करता है और निम्न डेटा को कम से कम हर 3s पर संग्रहीत करता है:
द्विदिश जांच का दबाव अंतर, पा;
पाइप तापमान, के;
O2 एकाग्रता,%;
सीओ एकाग्रता,%;
सीओ 2 एकाग्रता,%;
प्रोपेन, एमजी / एस का द्रव्यमान प्रवाह दर
समय, एस
|
| 7. मानक ऑपरेटिंग सॉफ्टवेयर |
| मानक ऑपरेटिंग सॉफ्टवेयर में निम्नलिखित कार्य शामिल हैं |
| 7.1 |
सिस्टम स्थिति की निगरानी |
सिस्टम में प्रत्येक सेंसर की स्थिति और संकेत मूल्य पढ़ें value |
| 7.2 |
सेंसर अंशांकन |
तापमान, हवा के दबाव, प्रकाश पथ, एकाग्रता विश्लेषण, आदि के लिए सेंसर अंशांकन |
| 7.3 |
सिस्टम कैलिब्रेशन |
16CFR1633 मानक प्रणाली कदम अंशांकन प्रक्रिया |
| 7.4 |
मानक संचालन प्रक्रिया |
16CFR1633 मानक संचालन प्रक्रिया |
| 7.5 |
रिपोर्ट की समीक्षा |
कच्चे डेटा का उपयोग और निर्यात परीक्षण रिपोर्ट |
| 7। अन्य सहायक उपकरण |
| 7.1 |
नमूना परीक्षण ढांचा |
38 मिमी स्टील के कोण लोहे द्वारा वेल्डेड, आकार 1900 * 990 * 115 मिमी है |
| 7.2 |
स्थान टूलींग 1 |
गद्दे की ऊर्ध्वाधर स्थिति और परीक्षण फ्रेम की पुष्टि करने के लिए उपयोग किया जाता है, सामग्री SS304 है |
| 7.3 |
स्थान टूलींग २ |
एल्यूमीनियम मिश्र धातु से बने दहन सिर और गद्दे के बीच की दूरी की पुष्टि करने के लिए उपयोग किया जाता है |
| 7.4 |
वीसीआर |
प्रवेश परीक्षा का वीडियो |
| 7.5 |
बल बल पैमाना |
गद्दे की सतह पर मुख्य दहन सिर द्वारा लगाए गए बल की पुष्टि करने के लिए उपयोग किया जाता है |
| 7.6 |
डेस्कटॉप कंप्यूटर |
AdvanTech औद्योगिक कंप्यूटर और एकीकृत डेटा अधिग्रहण इंटरफ़ेस सिस्टम ऑपरेशन की स्थिरता में सुधार करता है। |
