1.1. ग्रिप गैस प्रवाह नियंत्रण प्रणाली |
अनुक्रमणिका |
मैंमंदिर |
तकनीकी संकेतक और पैरामीटर |
1.1 |

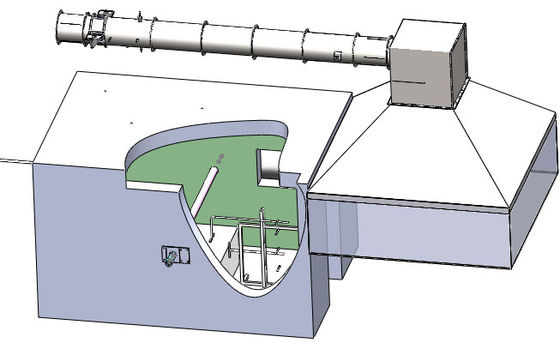

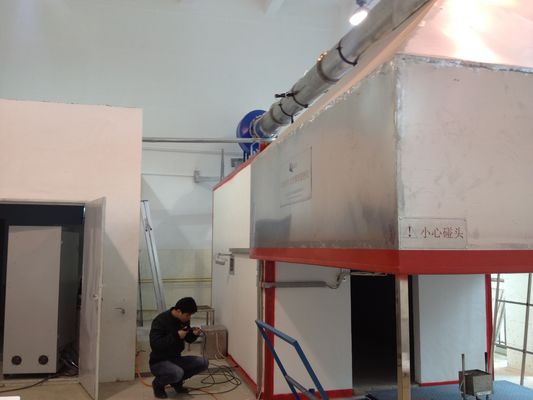

धुएं का हुड |
दहन परीक्षण कक्ष के उद्घाटन के ठीक ऊपर स्थापित, जमीन से 1.8~2.0 मीटर ऊपर, नीचे का आकार 2440*2440 मिमी, ऊंचाई 1000 मिमी है, और सामग्री एसएस304 है; |
1.2 |
ग्रिप गैस होमोमिक्सर |
स्थापना और सीधे ऊपर शंकु के आकार का धुआं इकट्ठा करने वाला हुड, आकार 900 * 900 * 900 मिमी है, दो 900 * 500 स्टेनलेस स्टील प्लेटें अंदर स्थापित की गई हैं, और पाइप से कनेक्ट करने के लिए एक तरफ φ400 खोलने के साथ खोला गया है, सामग्री है एसएस304; |
1.3 |
धुआं निकास पाइप |
φ 400 मिमी है, लंबाई 5000 मिमी है, जो कई खंडों से बना है, निकला हुआ किनारा और उच्च तापमान प्रतिरोधी सीलिंग रिंग से जुड़ा हुआ है, दोनों छोर ग्रिप गैस मिश्रण उपकरण के साथ स्थापित हैं, सामग्री एसएस 304 है; |
1.4 |
निकास पंखा |
केन्द्रापसारक निकास पंखा, आंतरिक टैंक स्टेनलेस स्टील से बना है, 300 ℃ से कम नहीं उच्च तापमान ग्रिप गैस का सामना कर सकता है, और हवा की मात्रा आवृत्ति कनवर्टर द्वारा स्थिर रूप से समायोजित की जाती है; |
धुआं निकास प्रणाली मोबाइल फोन दहन परीक्षण द्वारा उत्पन्न सभी धुएं के लिए पर्याप्त है, और धुआं निकास क्षमता 8000m³/h से कम नहीं है; |
2.2. व्यापक माप अनुभाग |
2.1 |
व्यापक माप अनुभाग |
2155 मिमी की लंबाई और 400 मिमी के व्यास वाला एक स्टेनलेस स्टील पाइप अनुभाग, एसएस 304 से बना, दबाव, तापमान, प्रकाश पथ, नमूनाकरण और अन्य सेंसर से सुसज्जित; |
2.2 |
दबाव संवेदन उपकरण |
स्टेनलेस स्टील से बना दो-तरफा जांच, पाइपलाइन के केंद्र में स्थापित किया गया है, पाइपलाइन में दबाव अंतर का पता लगाने के लिए आगे और पीछे के कक्ष पीटीएफई ट्यूब के माध्यम से दबाव अंतर सेंसर से जुड़े हुए हैं; |
यह सुनिश्चित करने के लिए कि अंतर दबाव रीडिंग में थोड़ी देरी हो और कोई नुकसान न हो, व्यापक माप अनुभाग के ब्रैकेट पर अंतर दबाव सेंसर स्थापित किया गया है, और T90 प्रतिक्रिया समय 3 सेकंड से कम है |
दबाव सेंसर, रेंज 0-2000Pa है, सटीकता ±5Pa; |
2.3 |
तापमान संवेदन उपकरण |
अमेरिकी ओमेगा थर्मोकपल, व्यास 0.5 मिमी, बख्तरबंद इन्सुलेशन प्रकार K थर्मोकपल को अपनाएं जो आईईसी आवश्यकताओं को पूरा करता है; |
रेंज 0-1000℃, सटीकता 0.1℃; |
2.4 |
ऑप्टिकल पथ मापने का उपकरण |
ऑप्टिकल क्षीणन प्रणाली एक गरमागरम प्रकाश प्रकार है |
2.5 |
नमूना गैस संग्रह उपकरण |
लैंप एक गरमागरम लैंप है और इसका उपयोग (2900±100)K के रंग तापमान पर किया जाता है।विद्युत आपूर्ति एक स्थिर प्रत्यक्ष धारा है |
3.गैस और इसकी नियंत्रण प्रणाली |
3.1 |
बर्नर |
डिटेक्टर और आयातित सिलिकॉन फोटोडायोड जांच |
ऑप्टिकल क्षीणन प्रणाली एक गरमागरम प्रकाश प्रकार है |
लैंप एक गरमागरम लैंप है और इसका उपयोग (2900±100)K के रंग तापमान पर किया जाता है।विद्युत आपूर्ति एक स्थिर प्रत्यक्ष धारा है |
3.2 |
इग्निशन डिवाइस |
लेंस प्रणाली का उपयोग प्रकाश को कम से कम 20 मिमी के व्यास के साथ एक समानांतर किरण में संघनित करने के लिए किया जाता है।फोटोकेल का प्रकाश उत्सर्जक छिद्र लेंस के सामने उसके फोकस बिंदु पर स्थित होना चाहिए |
डिटेक्टर और आयातित सिलिकॉन फोटोडायोड जांच |
ऑप्टिकल क्षीणन प्रणाली एक गरमागरम प्रकाश प्रकार है |
3.3 |
दहन हेड गैस प्रवाह नियंत्रण |
लैंप एक गरमागरम लैंप है और इसका उपयोग (2900±100)K के रंग तापमान पर किया जाता है।विद्युत आपूर्ति एक स्थिर प्रत्यक्ष धारा है |
लेंस प्रणाली का उपयोग प्रकाश को कम से कम 20 मिमी के व्यास के साथ एक समानांतर किरण में संघनित करने के लिए किया जाता है।फोटोकेल का प्रकाश उत्सर्जक छिद्र लेंस के सामने उसके फोकस बिंदु पर स्थित होना चाहिए |
डिटेक्टर और आयातित सिलिकॉन फोटोडायोड जांच |
3.4 |

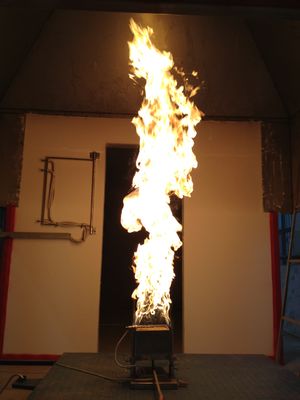

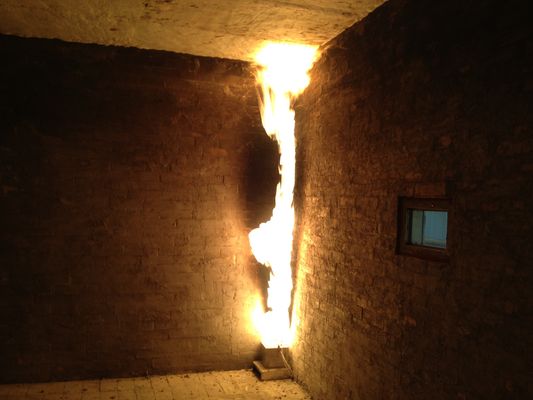

कैलिब्रेटेड रेत बर्नर |
ऑप्टिकल क्षीणन प्रणाली एक गरमागरम प्रकाश प्रकार है |
लैंप एक गरमागरम लैंप है और इसका उपयोग (2900±100)K के रंग तापमान पर किया जाता है।विद्युत आपूर्ति एक स्थिर प्रत्यक्ष धारा है |
3.5 |
कैलिब्रेटेड गैस प्रवाह नियंत्रण |
अमेरिकी एलिकैट द्रव्यमान प्रवाहमापी का उपयोग करते हुए, माध्यम प्रोपेन है, सीमा 0-7g/s है, सटीकता ±(0.8%rdg+0.2%FS है), प्रतिक्रिया समय 0.1s है, और अधिकतम अंशांकन लौ 300kw है; |
अंशांकन गैस प्रवाह को सॉफ्टवेयर द्वारा नियंत्रित किया जाता है, जो 75kw/160kw आउटपुट के साथ चरणबद्ध अंशांकन लौ स्रोत को स्वचालित रूप से नियंत्रित कर सकता है; |
3.6 |
नियंत्रण प्रणाली |
गैस प्रवाह को नियंत्रित करने के लिए ओमरोन पीएलसी का उपयोग किया जाता है, जो गैस कट-ऑफ डिवाइस से सुसज्जित है, जो सुरक्षित और विश्वसनीय है; |
गैस नियंत्रण बॉक्स का अलग विन्यास, संचालन और रखरखाव के लिए सुरक्षित और सुविधाजनक; |
4.4. ग्रिप गैस उपचार प्रणाली |
4.1 |
ग्रिप गैस निस्पंदन |
तीन-चरण फ़िल्टर उपकरण से सुसज्जित, ग्रिप गैस में धूल का दीर्घकालिक निस्पंदन:
प्रथम श्रेणी के ग्लास फाइबर कॉटन मोटे फिल्टर, ग्रिप गैस में कार्बाइड के बड़े कणों को फिल्टर करते हैं, और फिल्टर सामग्री को जल्दी से बदला जा सकता है;
द्वितीय श्रेणी का अमेरिकी पार्कर फ़िल्टर, फ़िल्टर तत्व PTFE है, परिशुद्धता 2μm है, फ़िल्टर तत्व को जल्दी से अलग किया जा सकता है और प्रतिस्थापित किया जा सकता है;
तीन-चरण PTFE झिल्ली निस्पंदन, 0.5μm की सटीकता के साथ, नमी को प्रभावी ढंग से काट देता है;
|
4.2 |
ठंडा जाल |
संपीड़न पंप प्रकार कोल्ड ट्रैप, शीतलन क्षमता 320KJ/h, तापमान नियंत्रण सटीकता 0.1℃, स्थैतिक परिवर्तन 0.1K, स्व-प्रारंभिक और रखरखाव-मुक्त; |
4.3 |
वाष्पीय जाल |
कोल्ड ट्रैप द्वारा उत्पन्न ठंडे पानी को बिना किसी रखरखाव के स्वचालित रूप से सूखा दें; |
4.4 |
सुखाने वाला स्तंभ |
नमूना गैस में अवशिष्ट जल वाष्प को सुखाने के लिए उपयोग किया जाता है, इसे जल्दी से अलग किया जा सकता है और सुखाने वाले माध्यम से बदला जा सकता है; |
4.5 |
नमूनाकरण पंप |
जर्मन KNF वैक्यूम सैंपलिंग पंप, 16L/मिनट की सैंपलिंग क्षमता के साथ, उच्च वायु जकड़न, कम शोर और कम कंपन के साथ लगातार 50KPa का सैंपलिंग दबाव आउटपुट कर सकता है; |
4.6 |
रोटामीटर |
0-1.5L/मिनट की सीमा के साथ आयातित रोटामीटर, जो आउटपुट नमूना गैस प्रवाह को स्थिर कर सकता है और गैस प्रवाह के उतार-चढ़ाव के कारण होने वाली माप त्रुटि को कम कर सकता है; |
5. गैस सांद्रता विश्लेषण प्रणाली |
5.1 |
गैस विश्लेषक |
जर्मन ABB EL3020 विश्लेषक का उपयोग, पैरामैग्नेटिक O2 एकाग्रता विश्लेषण, माप सीमा 0-21%, सटीकता 0.01%, प्रतिक्रिया समय 12s से अधिक नहीं, विश्लेषक के 30 मिनट के भीतर बहाव और शोर 100ppm से अधिक नहीं;
रैखिक विचलन: ≤1%FS;
पुनरावृत्ति: ≤0.5FS;
शून्य अस्थायी वर्षा: ≤1%FS/7D;
प्रारंभ समय: ≤30 मिनट;
|
जर्मन एबीबी ईएल3020 विश्लेषक का उपयोग करते हुए, आईआर प्रकार सीओ/सीओ2 एकाग्रता विश्लेषण, मापने की सीमा सीओ: 0-1%, सटीकता 0.01%, सीओ2: 0-10%, सटीकता 0.01%, और प्रतिक्रिया समय 12 एस से अधिक नहीं है। |
6.डाटा अधिग्रहण प्रणाली |
6.1 |
अधिग्रहण मॉड्यूल |
एडवांटेक अधिग्रहण मॉड्यूल का उपयोग करना,
गैस सांद्रता संग्रह सटीकता 100×10-6 है;
तापमान संग्रह सटीकता 0.1℃ है;
दबाव अंतर संग्रह सटीकता 0.1Pa है;
समय अधिग्रहण सटीकता 0.1s है;
अन्य सिग्नल पूर्ण पैमाने पर आउटपुट मूल्य का 0.1% हैं;
|
6.2 |
डेटा संग्रहण |
सिस्टम निम्न डेटा को कम से कम हर 3 सेकंड में रिकॉर्ड और संग्रहीत करता है:
द्विदिश जांच का दबाव अंतर, पा;पाइप तापमान, K;
O2 सांद्रता, %;
सीओ एकाग्रता, %;
CO2 सांद्रता, %;
प्रोपेन की द्रव्यमान प्रवाह दर, एमजी/एस;
समय, एस;
|
7. मानक ऑपरेटिंग सॉफ्टवेयर |
मानक ऑपरेटिंग सॉफ़्टवेयर में निम्नलिखित कार्य शामिल हैं: |
7.1 |
सिस्टम स्थिति की निगरानी |
सिस्टम में प्रत्येक सेंसर की स्थिति और सिग्नल मान पढ़ें; |
7.2 |
सेंसर अंशांकन |
तापमान, हवा के दबाव, प्रकाश पथ, एकाग्रता विश्लेषण, आदि के लिए सेंसर अंशांकन; |
7.3 |
सिस्टम अंशांकन |
मानक सिस्टम चरण अंशांकन प्रक्रिया; |
7.4 |
मानक संचालन प्रक्रिया |
मानक परीक्षण संचालन प्रक्रियाएँ; |
7.5 |
रिपोर्ट समीक्षा |
कच्चे डेटा तक पहुंच और निर्यात परीक्षण रिपोर्ट; |
7. अन्य सहायक उपकरण |
7.1 |
वी.सी.आर |
प्रवेश परीक्षा का वीडियो; |
7.2 |
रैली |
गद्दे की सतह पर मुख्य दहन सिर द्वारा लगाए गए बल की पुष्टि करने के लिए उपयोग किया जाता है; |
7.3 |
पीसी कंप्यूटर |
एडवानटेक औद्योगिक कंप्यूटर और एकीकृत डेटा अधिग्रहण इंटरफ़ेस सिस्टम संचालन की स्थिरता में सुधार करते हैं। |
