| ब्रांड नाम: | SKYLINE |
| मॉडल संख्या: | SL833 |
| एमओक्यू: | एक इकाई |
| कीमत: | negotiated |
| भुगतान की शर्तें: | टी / टी, एल / सी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | 1 यूनिट / महीना |
मैं.(परिचय)
इस परीक्षक का उपयोग विमान की आंतरिक केबिन सामग्री को 35 kW/m2 की एक घटना उज्ज्वल गर्मी प्रवाह को उजागर करने के लिए किया जाता है। यह निर्धारित करेगा कि सामग्री FAR 25.853 [a-1] आवश्यकताओं का अनुपालन करती है या नहीं।

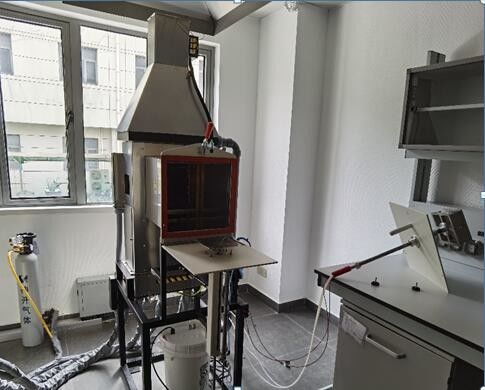

संयुक्त राज्य अमेरिका के संघीय उड्डयन प्रशासन के एफएए द्वारा अनुमोदित ओएसयू गर्मी रिलीज दर परीक्षक मूल रूप से 1972 में ओहियो स्टेट यूनिवर्सिटी के स्मिथ द्वारा डिजाइन किया गया था, और बाद में वैमानिकी सामग्री की गर्मी रिलीज दर के परीक्षण के लिए एफएए नामित दहन परीक्षण उपकरण बन गया।परीक्षण मानक एफएआर भाग 25 परिशिष्ट एफ भाग IV, एयरबस एआईटीएम 2.00 हैं।06, बोइंग बीएसएस 7322।
मानकों
एफएआर भाग 25 परिशिष्ट एफ भाग IV परीक्षण विधि केबिन सामग्री से दीप्तिमान गर्मी के संपर्क में गर्मी रिलीज दर निर्धारित करने के लिए।
एफएए विमान सामग्री फायर टेस्ट हैंडबुक, अध्याय 5;
बीएसएस 7322 ओहियो स्टेट यूनिवर्सिटी कैलोरीमीटर हीट रिलीज, बोइंग विनिर्देश समर्थन मानक का निर्धारण।
एआईटीएम 2.0006 एयरबस टेस्ट मेथड एयरक्राफ्ट सामग्री की हीट रिलीज और हीट रिलीज रेट का निर्धारण।
सामग्री और उत्पादों के लिए गर्मी और दृश्यमान धुआं रिलीज दरों के लिए ASTM E906 मानक परीक्षण विधि।

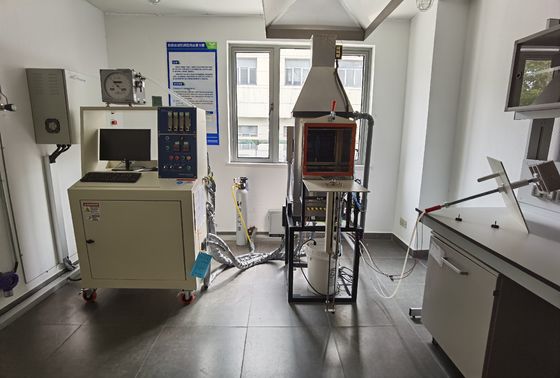

मैं.(माल का विन्यास)
ए मुख्य इकाई
1. ओएसयू मुख्य इकाई (1सेट)
2. वायु वितरण प्रणाली (1सेट)
बी सहायक उपकरण
1. नियंत्रण इकाई (1सेट)
2. कंप्यूटर सिस्टम (1सेट)
मैं.(विनिर्देश)
ए मुख्य इकाई
1. ओएसयू मुख्य इकाई (1सेट)
1) उपकरण आयाम: 760 मिमी (डब्ल्यू) x 1850 मिमी x (एच) x 850 मिमी (डी)
2) परीक्षण कक्ष
- उज्ज्वल गर्मी स्रोत और सुनिश्चित करें कि गर्मी प्रवाह घनत्व 35 ± 0.5 किलोवाट / एम . है2
- यह निर्धारित करेगा कि सामग्री एफएआर 25.853 आवश्यकताओं का अनुपालन करती है या नहीं
- चार सिलिकॉन कार्बाइड तत्व टाइप एलएल 508 मिमी 16 मिमी नाममात्र प्रतिरोध के साथ 1.4 ओम जंग प्रतिरोधी स्टेनलेस स्टील आवास के साथ गर्मी स्रोत के रूप में
- स्टेनलेस स्टील से बना एक रिफ्लेक्टर तत्वों के पीछे स्थित होता है
- तत्वों के सामने, स्टेनलेस स्टील से निर्मित एक काटे गए हीरे के आकार का मुखौटा, यह 151 × 151 मिमी ऊर्ध्वाधर नमूने के कब्जे वाले क्षेत्र पर एक समान गर्मी प्रवाह घनत्व प्रदान करता है
- 5.5kVA पर दोहरे 110VAC ट्रांसफार्मर ऊपरी और निचले तत्व जोड़े के अलग-अलग नियंत्रण के लिए प्रदान किए जाते हैं
- ऊपरी पायलट और कैलिब्रेशन बर्नर को रोशन करने के लिए वैंड असेंबली
- गर्मी प्रवाह एकरूपता समायोजन में आसानी के लिए दोहरी वैश्विक शक्ति नियंत्रक
- ऊपरी पायलट और निचला पायलट (स्पार्क इग्निशन के साथ) और कैलिब्रेशन मीथेन गैस बर्नर
- चिमनी में पांच गर्म थर्मोकपल जंक्शनों और वायु कक्ष में पांच ठंडे थर्मोकपल जंक्शनों के साथ गर्मी रिलीज दर माप के लिए थर्मोपाइल
3) नमूना धारक (1सेट)
- दो नमूना धारक
- प्रत्येक नमूना धारक स्टेनलेस स्टील से बना है
2. वायु वितरण प्रणाली (1सेट)
- हवा का तापमान 21-24 ℃ होना चाहिए
- 0.043m . की प्रवाह दर पर वायु3/सेकंड या अधिक
- चौकोर-धार वाली गोलाकार प्लेट छिद्र 0.5 ± 0.1 मिमी
- 38±1mm . के व्यास के साथ एक गोलाकार पाइप में स्थित
- पिरामिड खंड के आधार पर कई गुना वायु आपूर्ति में 48 समान रूप से स्थान छेद होंगे
बी सहायक उपकरण
1. नियंत्रण इकाई (1सेट)
- अंशांकन प्रवाह दर नियंत्रण
- लोअर बर्नर इग्निशन
- कैलिब्रेशन हीट फ्लक्स: कैलिब्रेशन हीट फ्लक्समीटर दो वाटर कूल्ड हीट फ्लक्स सेंसर होते हैं जिन्हें केंद्र और प्रत्येक कोने में हीट फ्लक्स घनत्व को मापने के लिए आपूर्ति की जाती है।
2. कंप्यूटर सिस्टम (1सेट)
- सीपीयू: पेंटियम 4 3.0 गीगाहर्ट्ज़ या अधिक
- रैम: 512MB या अधिक
- एचडीडी: 80GB या अधिक
- मॉनिटर: 17 "एलसीडी या अधिक"
- प्रिंटर: लेजर जेट
- सॉफ्टवेयर: विंडोज एक्सपी या अधिक
IV प्रदर्शन विशेषताएं:
1. उच्च तापमान कांच अवलोकन खिड़की के साथ स्टेनलेस स्टील दहन परीक्षण कक्ष;
2. गर्मी विकिरण स्रोत 4 ग्लोबार हीटिंग रॉड हैं, जो 35 किलोवाट / एम 2 गर्मी विकिरण प्रवाह प्रदान कर सकते हैं।
3. तापमान नियंत्रण को गर्म करने के लिए दो स्वतंत्र पीआईडी तापमान नियंत्रकों का उपयोग किया जाता है।
4. पूरी तरह से स्वचालित वायवीय नमूना प्रणोदन उपकरण और परिरक्षण द्वार उपकरण से लैस;
5. ऊपरी बर्नर और चल निचले बर्नर से लैस;
6. ऊपरी और निचले बर्नर की गैस प्रवाह दर को समायोजित करने के लिए रोटर फ्लोमीटर का उपयोग किया जा सकता है।
7. चल टी-प्रकार अंशांकन बर्नर डिवाइस और प्रवाह नियंत्रक से लैस;
8. द्रव्यमान प्रवाह नियंत्रक स्वचालित रूप से थर्मोपाइल तापमान अंशांकन पर लागू होता है।
9. आग की सतह के ताप विकिरण प्रवाह को मापने के लिए वाटर-कूल्ड हीट फ्लो मीटर कूलिंग मोड से लैस है।
10. वायु तापमान नियंत्रण उपकरण परीक्षण कक्ष के लिए निरंतर तापमान और प्रवाह हवा प्रदान कर सकता है।
11. परीक्षण बिन में प्रवेश करने वाले प्रवाह दबाव को मापने के लिए छिद्र प्रवाहमापी का उपयोग किया जाता है।
12. डाटा अधिग्रहण प्रणाली और गर्मी रिलीज मानक परीक्षण सॉफ्टवेयर से लैस।
वी.(टिप्पणियों)
1. वारंटी: एक साल
2. इंजीनियर द्वारा स्थापना और प्रशिक्षण
3. मैनुअल और सॉफ्टवेयर मैनुअल
4. उपयोगिता: अंतिम उपयोगकर्ता द्वारा प्रदान की जाने वाली
वीमैंमैंस्थापना आवश्यकताएं
स्थापना की शर्तें
2.1 आंतरिक स्थापना, आकार 760 मिमी * 1850 मिमी * 850 मिमी
2.2 बिजली की आपूर्ति: 220वी60ए;
2.3 गैस: मीथेन, शुद्धता 99% या अधिक;
2.4 सहायक गैस: निरंतर तापमान और निरंतर प्रवाह गैस;
नमूना स्थापित करने का तरीका दिखाते हुए वीडियो की समीक्षा करने के लिए कृपया नीचे दिए गए लिंक पर क्लिक करें
https://youtu.be/FFNmyXmYtJM
नमूना ढकेलनेवाला कैसे स्थापित करें
https://youtu.be/FqhM6OvhjsE
गर्मी रिलीज दर क्या है?
हीट रिलीज रेट (HRR) हैवह दर जिस पर आग ऊर्जा छोड़ती है- इसे शक्ति के रूप में भी जाना जाता है।HRR को वाट्स (W) की इकाइयों में मापा जाता है, जो एक जूल प्रति सेकंड के बराबर एक अंतर्राष्ट्रीय प्रणाली इकाई है
