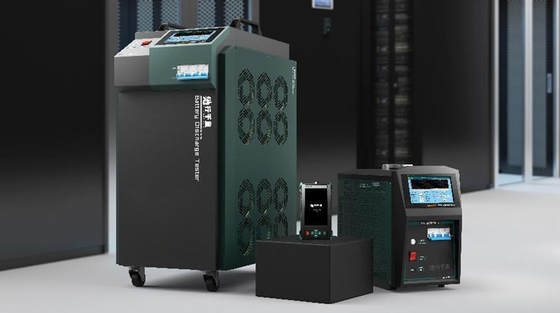

100V/50A-बैटरी चार्ज और डिस्चार्ज टेस्टर लैब टेस्टिंग उपकरण

लैब परीक्षण उपकरण का उत्पाद विवरण

बैटरी चार्ज / डिस्चार्ज टेस्टर एक उच्च दक्षता परीक्षण उपकरण है जिसे हमारी कंपनी द्वारा बैटरी पैक चेक डिस्चार्ज प्रयोग, बैटरी पैक अवशिष्ट क्षमता परीक्षण, एकल इकाई निरीक्षण और बैटरी दैनिक रखरखाव को जल्दी से हल करने के लिए विकसित किया गया है।उपकरण देश और विदेश में उन्नत चार्जिंग और डिस्चार्जिंग नियंत्रण तकनीक को अपनाता है, और विशेष रूप से लीड-एसिड और लिथियम बैटरी की चार्जिंग और डिस्चार्जिंग विशेषताओं के अनुसार बैटरी चार्जिंग, डिस्चार्जिंग, चक्रीय चार्जिंग और डिस्चार्जिंग परीक्षणों के लिए डिज़ाइन किया गया है।परीक्षक वास्तविक समय में डिस्चार्ज प्रक्रिया के दौरान बैटरी वोल्टेज, डिस्चार्ज करंट, डिस्चार्ज अवधि, डिस्चार्ज क्षमता और अन्य मापदंडों की निगरानी कर सकता है;उपकरण एक बुद्धिमान एम्बेडेड ऑपरेटिंग सिस्टम को अपनाता है और बैटरी परीक्षण की नेटवर्किंग का एहसास करने के लिए वायरलेस डेटा ट्रांसमिशन का समर्थन करता है, जो बैटरी पैक रखरखाव और प्रबंधन को आसान और अधिक वैज्ञानिक बनाता है, इस प्रकार बैटरी पैक की सेवा जीवन का विस्तार करता है।यह संचार, विद्युत शक्ति, टावर, बैटरी निर्माताओं, नई ऊर्जा वाहन उद्यमों, रेलमार्ग, मेट्रो, पेट्रोकेमिकल इत्यादि जैसे विभिन्न उद्योगों में व्यापक रूप से उपयोग किया जा सकता है। आसान संचालन और सुरक्षित चार्जिंग और डिस्चार्जिंग के फायदे के साथ, यह आदर्श परीक्षण है डीसी सिस्टम संचालन और रखरखाव परीक्षण के लिए उपकरण।

लैब परीक्षण उपकरण की उत्पाद सुविधा

• पीटीसी के रूप में संदर्भित बहुलक सकारात्मक तापमान गुणांक प्रतिरोधी (पॉलीमेरिक सकारात्मक तापमान गुणांक) का उपयोग करके उत्पाद निर्वहन, डिवाइस सर्किट में सुरक्षात्मक भूमिका निभा सकता है जब वर्तमान उछाल बहुत बड़ा होता है, बहुत अधिक तापमान, ओवरकुरेंट (जैसे शॉर्ट सर्किट) स्वयं के साथ -प्रोटेक्शन फ़ंक्शन, सर्किट में घटकों को नुकसान से बचने के लिए वर्तमान को सीमित करने के लिए, ओवरकुरेंट प्रतिरोध मूल्य तेजी से बढ़ता है।जब गलती को हटा दिया जाता है, तो पीटीसी डिवाइस का तापमान स्वचालित रूप से गिर जाता है और कम प्रतिरोध की स्थिति में लौट आता है, एक उच्च सुरक्षा कारक के साथ, लाल गर्म घटना से बचने और एक मजबूत पर्यावरणीय अनुकूलन क्षमता, पूरे निर्वहन परीक्षण प्रक्रिया को अधिक सुरक्षित और स्थिर बनाता है।
• मुख्य नियंत्रण बोर्ड आयातित एसटीएमइक्रोइलेक्ट्रॉनिक उच्च-प्रदर्शन एआरएम सीपीयू को अपनाता है: निर्वहन प्रक्रिया में स्थिर प्रदर्शन, उच्च आवृत्ति, शक्तिशाली, दोहरी सीपीयू अतिरेक डिजाइन, मुख्य सीपीयू निर्देशों के संचालन और प्रसंस्करण के लिए जिम्मेदार है, माध्यमिक सीपीयू के लिए जिम्मेदार है अलार्म मॉनिटरिंग और प्रोसेस कंट्रोल, जब कोई आपातकालीन स्थिति होती है, तो मुख्य और सेकेंडरी सीपीयू मुख्य सीपीयू इंस्ट्रक्शन कैलकुलेशन और प्रोसेसिंग के लिए जिम्मेदार होता है, जबकि सेकेंडरी सीपीयू अलार्म मॉनिटरिंग और प्रोसेस कंट्रोल के लिए जिम्मेदार होता है।आपात स्थिति में, मुख्य और द्वितीयक सीपीयू एक ही समय में आउटपुट को लॉक कर देंगे

Fig.1 कंट्रोल बोर्ड प्रोसेसर फिजिकल ड्रॉइंग

• 7-इंच ट्रू कलर टच स्क्रीन: 1024x800 के रिज़ॉल्यूशन के साथ 7-इंच हाई-डेफिनिशन एलसीडी का उपयोग हिस्टोग्राम, टेबल, ग्राफ़, डेटा रिपोर्ट, हेल्प डॉक्यूमेंट आदि को नेत्रहीन रूप से प्रदर्शित करने के लिए किया जा सकता है। टच पैनल एक मिलिट्री ग्रेड मल्टीलेयर कम्पोजिट फिल्म है। मजबूत विरोधी हस्तक्षेप क्षमता के साथ प्रतिरोधी स्पर्श पैनल, विशेष रूप से विद्युत स्टेशनों, बैटरी कमरे और उच्च आवृत्ति चार्जर द्वारा उत्पन्न विद्युत चुम्बकीय हस्तक्षेप और क्षणिक पल्स हस्तक्षेप के लिए उपयुक्त।मेनू ऑपरेशन और पेज स्विचिंग सीधे टच स्क्रीन के माध्यम से किया जा सकता है, और पूरा ऑपरेशन सरल और स्पष्ट है
• इसमें पैरामीटर प्रीसेट टेम्प्लेट को चार्ज करने और डिस्चार्ज करने का कार्य है: छह आमतौर पर उपयोग किए जाने वाले परीक्षण पैरामीटर टेम्प्लेट बिल्ट-इन होते हैं, और टेम्प्लेट डेटा को बिजली की विफलता के बाद सहेजा जा सकता है।सेटिंग के बाद, जब तक इसके पैरामीटर नहीं बदले जाते हैं, यह हमेशा प्रभावी होता है, हर बार जब आप शुरू करते हैं तो कई पैरामीटर सेट करने की परेशानी से बचते हैं।विभिन्न प्रकार की बैटरियों की पैरामीटर सेटिंग्स को पूरा करें।बिजली चालू होने के बाद सीधे परीक्षण शुरू किया जा सकता है।बार-बार पैरामीटर सेट करने की कोई आवश्यकता नहीं है।परीक्षण वास्तव में एक कुंजी के साथ शुरू होता है, जिससे परीक्षण सरल और कुशल हो जाता है।
• यूनिट मॉनिटरिंग मॉड्यूल LORO वायरलेस + RS485 वायर्ड ट्रांसमिशन को अपनाता है: 2V / 4V / 6V / 12V चार यूनिट वोल्टेज स्तर की निगरानी के साथ संगत।और अंतर्निहित बिजली की आपूर्ति, बाहरी बिजली की आपूर्ति के बिना।प्रत्येक वायरलेस मॉड्यूल एक ही समय में 12 बैटरियों की निगरानी कर सकता है, जो पारंपरिक कनेक्शन मोड की तुलना में सरल है, जहां प्रत्येक मॉड्यूल केवल 4/6 व्यक्तिगत वोल्टेज की निगरानी करता है।दो संचार मोड हैं, वायरलेस और वायर्ड, जिन्हें वर्तमान स्थिति के अनुसार स्विच किया जा सकता है (नोट: एकल निगरानी मॉड्यूल वैकल्पिक है)
• पेशेवर पीसी टर्मिनल डेटा विश्लेषण और प्रबंधन सॉफ्टवेयर सुसज्जित है: यह एकल वोल्टेज वक्र, वोल्टेज वक्र के पूरे समूह, वर्तमान घटता के पूरे समूह, एकल बार ग्राफ, रीयल-टाइम डेटा सहित उपकरण द्वारा उत्पन्न परीक्षण डेटा का गहन खनन कर सकता है। तालिका, ऊपरी कंप्यूटर सॉफ़्टवेयर की पासवर्ड सुरक्षा, प्रयोगात्मक निष्कर्ष और अन्य कार्य, और आवश्यकताओं के अनुसार स्वचालित रूप से एक्सेल / वर्ड दस्तावेज़ प्रारूप रिपोर्ट उत्पन्न कर सकते हैं और उन्हें प्रिंट और संग्रहीत कर सकते हैं।
• शक्तिशाली और सुविधाजनक डेटा स्टोरेज और बैकअप फ़ंक्शन: 8GB डेटा स्टोरेज स्पेस बनाया गया है, जो डेटा चार्ज करने और डिस्चार्ज करने के 1000 से अधिक समूहों को स्टोर कर सकता है, और ऐतिहासिक डेटा को देखने, विश्लेषण करने और हटाने जैसे कार्यों का समर्थन करता है।एक 16GB USB फ्लैश डिस्क मशीन से लैस है, जो परीक्षण प्रक्रिया डेटा को डिवाइस के USB पोर्ट में डालने के बाद USB फ्लैश डिस्क में स्थानांतरित कर सकती है, और फिर डेटा विश्लेषण और डेटा बैकअप के लिए USB फ्लैश डिस्क को PC में ले जा सकती है। ऊपरी कंप्यूटर सॉफ्टवेयर के माध्यम से प्रबंधन।
• ऐतिहासिक डेटा वक्र का दृश्य: डेटा प्रबंधन इंटरफ़ेस के ऐतिहासिक डेटा वक्र फ़ंक्शन के माध्यम से, आप चार्ट और ऑसिलोग्राम के रूप में अंतर्निहित डेटा फ़ाइलों को देख और क्वेरी कर सकते हैं, साथ ही ज़ूम इन, ज़ूम आउट, बाएं और दाएं स्थानांतरित कर सकते हैं कई कोणों से ऑसिलोग्राम का

• डिस्चार्ज क्षमता, डिस्चार्ज अवधि, एकल कम वोल्टेज, पूरे समूह के कम वोल्टेज सहित विभिन्न प्रकार के परीक्षण निर्वहन समाप्ति की स्थिति निर्धारित की जा सकती है।किसी भी परीक्षण की स्थिति पूरी होने के बाद, डिस्चार्ज स्वचालित रूप से बंद हो जाएगा, साथ ही साथ ओवर-वोल्टेज, ओवर-करंट, ओवर-तापमान, असामान्य डेटा स्टोरेज, वोल्टेज टेस्ट टर्मिनलों का रिवर्स कनेक्शन और अन्य टेस्ट फॉल्ट अलार्म डिस्प्ले।
• डिस्चार्ज क्षमता, चार्जिंग अवधि, एकल कम वोल्टेज ऊपरी सीमा, और पूरे समूह वोल्टेज ऊपरी सीमा सहित विभिन्न प्रकार की परीक्षण चार्जिंग समाप्ति की स्थिति निर्धारित की जा सकती है।परीक्षण की कोई भी शर्त पूरी होने पर चार्जिंग अपने आप बंद हो जाएगी।
• इसमें सक्रियण और मरम्मत कार्य है: पैकेज सक्रियण फ़ंक्शन के माध्यम से नकारात्मक इलेक्ट्रोड वल्केनाइजेशन के सक्रिय पदार्थ को सक्रिय कर सकता है, चार्ज और डिस्चार्ज को चक्रित कर सकता है, क्षमता में गिरावट को कम कर सकता है और बैटरी जीवन में सुधार कर सकता है।
• सेल्फ कैलिब्रेशन फंक्शन: इंस्ट्रूमेंट वोल्टेज और करंट कैलिब्रेशन करेक्शन फंक्शन से लैस है, जो साइट पर माप परिणामों को कैलिब्रेट कर सकता है।माप सटीकता सुनिश्चित करने के लिए माप त्रुटि को बार-बार कैलिब्रेट किया जा सकता है और ठीक किया जा सकता है।यह फ़ंक्शन विशेष रूप से उपयोग के लिए उपयुक्त है जब इंस्ट्रूमेंट रीडिंग और फील्ड इंस्ट्रूमेंट्स के बीच एकरूपता की आवश्यकता होती है।
• उपकरण का एकल निगरानी इंटरफ़ेस एकल वोल्टेज डेटा को कई तरीकों से देखने का समर्थन करता है: एकल बैटरी वोल्टेज वास्तविक समय में एकत्र किया जाता है और मूल्यांकन और विश्लेषण की सुविधा के लिए, और सुविधा के लिए, दो तरीकों से प्रदर्शित किया जाता है, अर्थात् हिस्टोग्राम / टेबल। बैटरी वोल्टेज की स्थिति को सहजता से प्रदर्शित करना।

लैब परीक्षण उपकरण के तकनीकी पैरामीटर
