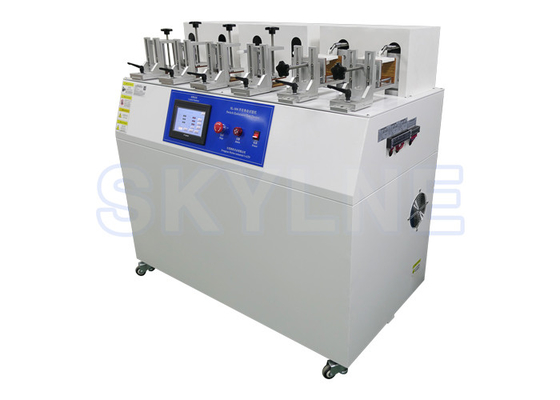

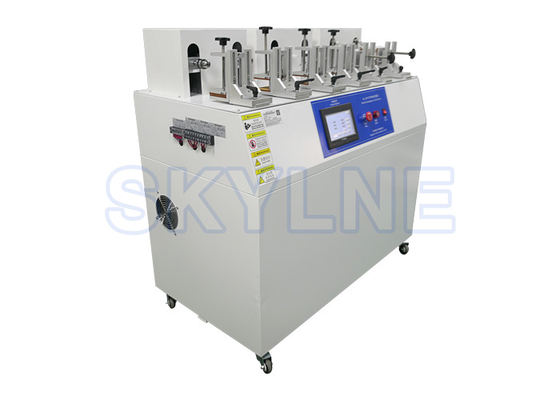

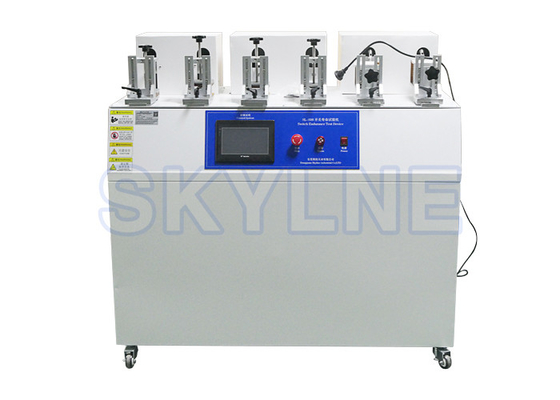

उच्च गुणवत्ता वाले 6 स्टेशन कम कीमत के साथ धीरज परीक्षक स्विच करते हैं

I. स्विच सहनशक्ति परीक्षक का अवलोकन

यह परीक्षक GB2099.1, GB17465.1, GB15092.1 के संबंधित प्रावधानों के अनुसार डिज़ाइन किया गया है, और घरेलू और इसी तरह के उपयोग के लिए स्विच उत्पादों के जीवन परीक्षण उपकरण का परीक्षण करने के लिए उपयोग किया जाता है।

और प्लग और सॉकेट और कप्लर्स और उपकरण स्विच के विद्युत जीवन का परीक्षण करने के लिए लोड बॉक्स से जुड़ा हुआ है।

बिजली के सामान और घरेलू उपकरणों के निर्माताओं के गुणवत्ता निरीक्षण विभाग द्वारा गुणवत्ता नियंत्रण और गुणवत्ता निरीक्षण के लिए उपकरणों का परीक्षण करना आवश्यक है।

द्वितीय।निर्माण

स्विच और प्लग सॉकेट लाइफ टेस्टिंग मशीन पावर करने के लिए सिलेंडर को गोद लेती है, स्लाइड असेंबली को प्लग फिक्स्चर के साथ ड्राइव करती है ताकि रेसिप्रोकेटिंग लीनियर मूवमेंट हो सके, ताकि स्विच ऑन और ऑफ एक्शन को पूरा किया जा सके।इसकी क्रिया आवृत्ति और चालू / बंद समय पीएलसी (प्रोग्राम करने योग्य नियंत्रक) और टच स्क्रीन द्वारा नियंत्रित किया जाता है, जो नियंत्रित करने के लिए आसान और विश्वसनीय है।

तृतीय।मुख्य तकनीकी पैरामीटर

1. परीक्षण सामग्री की संख्या: छह स्टेशन, जिनमें एक या दो स्टेशन रोटरी स्विच टेस्ट, तीन या चार स्टेशन रॉकर स्विच टेस्ट और पाँच या छह स्टेशन पुश-बटन स्विच टेस्ट शामिल हैं।

2. परीक्षण गति: बटन स्विच: 5 ~ 60 बार / मिनट समायोज्य;रोटरी स्विच 1 ~ 10 बार / मिनट समायोज्य (नोट: एक बार पारस्परिक चक्र के लिए)।

3. परीक्षणों की संख्या: 1 ~ 999999 बार सेट की जा सकती है।

4. चालू करने का समय: 0 ~ 999.9 सेकंड (मिनट) समायोज्य।

5. वियोग समय: 0 ~ 999.9 सेकंड (मिनट) समायोज्य;

6. रोटेशन की गति: 5 ° ~ 360 ° / S सेट किया जा सकता है

7. रोटेशन कोण: 5 ° ~ 7200 ° सेट किया जा सकता है

8. गियर की संख्या: 1 ~ 10 गियर सेट किए जा सकते हैं

9. रोटेशन मोड: दक्षिणावर्त रोटेशन, स्टेपर मोटर सटीक स्थिति

10. बिजली की आपूर्ति: AC220V / 50Hz।

11. पर्यावरण का उपयोग करें: तापमान 0 ~ 40 ℃, सापेक्ष आर्द्रता ≤ 85%, कोई हिंसक झटकों, झटके, कंपन और गैर-संक्षारक वायु स्थान नहीं।

चतुर्थ।टेस्ट इंटरफ़ेस

नियंत्रण प्रणाली एक टच स्क्रीन का उपयोग करती है।फ़ंक्शन और सेटिंग पैरामीटर चुनते समय, स्क्रीन में दिए गए निर्देशों के अनुसार बस उस फ़ंक्शन विकल्प के लिए बटन को अपनी उंगली से दबाएं, और स्क्रीन फिल्म को नुकसान पहुंचाने से बचने के लिए ज़ोर से न दबाएं।

स्टेशन 1: स्टेशन 1 परीक्षण इंटरफ़ेस दर्ज करें।

अन्य वर्कस्टेशन एक वर्कस्टेशन के समान हैं

1.ओपन स्क्रीन

चित्र 1।

2. रोटरी स्विच टेस्ट (स्टेशन 1 या स्टेशन 2.)

                                                             चित्र 2

(1) .परीक्षणों की संख्या: प्रत्येक स्टेशन का परीक्षण किए जाने की वास्तविक संख्या प्रदर्शित करें, और लाल बॉक्स सेटिंग्स की संख्या है।

(2) .गियर समय अंतराल: सेटिंग गियर 0-99.9S का समय अंतराल सेट किया जा सकता है।

(3) ।परीक्षण कोण: 5° ~ 360° सेट किया जा सकता है

(4) ।गियर सेटिंग: सैंपल गियर की संख्या सेट करें

(5) ।परीक्षण गति: 5° ~ 360° / S सेट किया जा सकता है

(6) .ऑपरेशन की स्थिति: परीक्षण करते समय चमकती, रुकते समय चमकती नहीं।

(7) .पहचान के विकल्प: हां अलार्म तब होता है जब उत्पाद एक गलती लंबे पास या लंबे ब्रेक का उत्पादन करता है;नहीं नमूने के अच्छे या बुरे का पता नहीं लगाता है और जब परीक्षणों की संख्या पूरी हो जाती है तो रुक जाता है।

(8) .Start: दबाए जाने पर प्रत्येक स्विच प्रारंभ करें

(9) .बंद करो: दबाए जाने पर बिट स्विच टेस्ट बंद करो।

(10) .साफ़ करें: बिट स्विच के परीक्षणों की संख्या साफ़ करें।

(1 1) ।अलार्म रिलीज: जब अलार्म बजता है, तो अलार्म को बंद करने के लिए इस बटन को दबाएं।

(12) .उत्पत्ति की पुष्टि: नमूना मूल को मैन्युअल रूप से समायोजित करने के बाद, मूल पुष्टि को शुरू करने के लिए दबाएं, यह पुष्टि करने के लिए नहीं कि मूल शुरू नहीं हो सकता, नमूना स्विच की सुरक्षा के लिए।

3.रॉकर स्विच और पुश बटन स्विच टेस्ट (स्टेशन 3-6)

चित्र 3

(1) परीक्षणों की संख्या: प्रत्येक स्टेशन पर परीक्षणों की वास्तविक संख्या प्रदर्शित करें, लाल बॉक्स सेट संख्या है।

(2) टर्न-ऑन टाइम: परीक्षण के दौरान प्रत्येक स्टेशन के टर्न-ऑन समय को सेट / प्रदर्शित करें।

(3) स्ट्रोक सेटिंग: ड्रॉबार का स्ट्रोक सेट करें: 0-50 एमएम सेट किया जा सकता है

(4) वियोग समय: परीक्षण के दौरान प्रत्येक स्टेशन के वियोग का समय सेट / प्रदर्शित करें।

(5) स्पीड सेटिंग: 0-100 एमएम / एस सेट किया जा सकता है

(6) ऑपरेशन की स्थिति: परीक्षण करते समय चमकती, रुकते समय चमकती नहीं

(7) पहचान के विकल्प: हां अलार्म तब होता है जब उत्पाद में फॉल्ट लॉन्ग पास या लॉन्ग ब्रेक होता है;नहीं, सैंपल के अच्छे या बुरे का पता नहीं चलता, जब टेस्ट की संख्या हो जाए तो रुक जाएं

(8) स्टार्ट: प्रत्येक स्विच को दबाने पर स्टार्ट करें

(9) रोकें: दबाए जाने पर बिट स्विच टेस्ट रोकें।

(10) क्लियर: बिट स्विच के टेस्ट डेटा को क्लियर करें।

(11) अलार्म रिलीज: अलार्म बजने पर इसे रिलीज करने के लिए इस बटन को दबाएं।

वी। ऑपरेशन विधि

1. रोटरी स्विच की स्थापना।

नमूना स्थापना: पहले रोटरी स्विच को प्रारंभिक स्थिति में घुमाने के लिए स्थापित करें, फिर रोटरी स्विच को सही स्थिरता पर जकड़ें, और फिर एक विशेष हैंडग्रेप के साथ चक पर रोटरी सिर को जकड़ें (नीचे चित्र देखें)

2. रॉकर/कुंजी स्विच की स्थापना।

घुमाव/कुंजी स्विच को स्थिरता में कसकर माउंट करें और स्थिति को ऊपर, नीचे, बाएँ और दाएँ समायोजित करें

3.जाँचने का तरीका

(1) नमूना स्थापित करें और स्थिति को समायोजित करें, इसे हाथ से इंगित करें ताकि परीक्षण के तहत स्विच को सामान्य रूप से चालू और बंद किया जा सके।

(2) परीक्षण आवश्यकताओं के अनुसार सभी परीक्षण पैरामीटर सेट करें।

(3) नमूने के अच्छे या बुरे का पता लगाए बिना परीक्षण करें, कोई पहचान न चुनें, समय की निर्धारित संख्या तक पहुँचने के बाद रुकें।

(4) परीक्षण के दौरान नमूने के अच्छे या बुरे का पता लगाएं, नमूने को लोड टर्मिनल पर रखें और पहचान के लिए चुनें।

(5) "प्रारंभ" कुंजी दबाएं, परीक्षण शुरू होता है, "स्टॉप" कुंजी दबाएं, परीक्षण बंद हो जाता है।जब परीक्षण पूर्व निर्धारित संख्या तक पहुंच जाता है, तो परीक्षण स्वचालित रूप से बंद हो जाता है, परीक्षण डेटा को शून्य करने के लिए "शून्य" दबाएं।

(6) परीक्षण के बाद, बिजली बंद कर दें।

स्विच और वायरिंग लोड करें

छठी।चेतावनी

1. यंत्र को बार-बार साफ करना चाहिए।

2. काम के दौरान, चलने वाले हिस्सों के आंदोलन को कृत्रिम रूप से अवरुद्ध करने से बचें।

खोल को ग्राउंड किया जाना चाहिए।

1. यंत्र को बार-बार साफ करना चाहिए।

2. काम के दौरान, चलने वाले हिस्सों के आंदोलन को कृत्रिम रूप से अवरुद्ध करने से बचें।

खोल को ग्राउंड किया जाना चाहिए।
