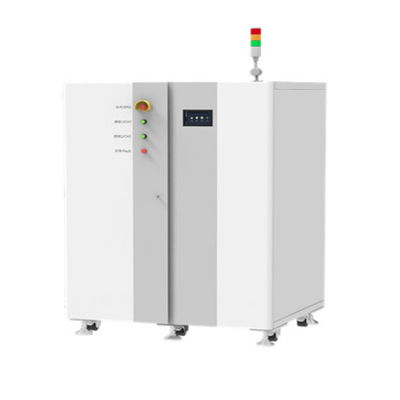

चार्ज और डिस्चार्ज परीक्षण के लिए 600V300A बैटरी टेस्ट सिस्टम

सिस्टम परिचय

बैटरी परीक्षण प्रणाली

उत्पाद का परिचय :

पावर बैटरी सिमुलेशन परीक्षण, दर परीक्षण;

चक्र जीवन परीक्षण;

शक्ति, क्षमता, ऊर्जा का पता लगाने;

पावर बैटरी पैक का आभासी मिलान: चार्ज-डिस्चार्ज वक्र फिटिंग, बैटरी स्थिरता का पता लगाना और मूल्यांकन;

उच्च दर चार्जिंग और डिस्चार्जिंग क्षमता का पता लगाना;

पावर बैटरी, ऊर्जा भंडारण बैटरी श्रृंखला मॉड्यूल का पता लगाने: मोनोमर वोल्टेज, मोनोमर तापमान निगरानी (उच्च वोल्टेज उपकरण)।

सुविधाएँ (कुछ कार्यों को अनुकूलित करने की आवश्यकता है):

एक उच्च-प्रदर्शन चार्ज-डिस्चार्ज डिटेक्शन प्लेटफ़ॉर्म विशेष रूप से उच्च-शक्ति-घनत्व बैटरी मॉड्यूल (पैकेज) के लिए विकसित किया गया है।

बिजली आवृत्ति अलगाव डिजाइन, कम तापमान बहाव, उच्च प्रदर्शन मल्टी-चैनल 24-बिट के साथ संयुक्त

एडीसी एनालॉग-टू-डिजिटल रूपांतरण चिप, स्थिर-राज्य सटीकता पारंपरिक उपकरणों से अधिक है।

सिस्टम में उच्च शक्ति घनत्व, मल्टी-चैनल एकीकरण और ऊर्जा पुनर्प्राप्ति कार्य हैं।

एचएमआई ऑपरेशन, एक-कुंजी बुद्धिमान स्वचालित अंशांकन।

बीएमएस अनुकूलनशीलता की एक किस्म, एक ही / अलग बंदरगाह का समर्थन चार्ज और निर्वहन, रिले / एमओएसबीएमएस योजना का समर्थन;स्वतंत्र CAN और RS485 संचार विस्तार का समर्थन;डीबीसी कॉन्फ़िगरेशन फ़ंक्शन का समर्थन करें।

होस्ट कंप्यूटर का रिमोट कंट्रोल ईथरनेट के माध्यम से महसूस किया जाता है, जो चैनलों के समानांतर कनेक्शन, पल्स और काम करने की स्थिति सिमुलेशन का समर्थन कर सकता है।

मानव-कंप्यूटर इंटरैक्शन इंटरफ़ेस डिज़ाइन, सिस्टम फ़ंक्शंस सरल और संचालित करने में आसान हैं;कई कस्टम सेटिंग्स का समर्थन करें;नियमित अंशांकन स्वचालित अनुस्मारक सेवा से लैस।

सिस्टम विवरण

मॉड्यूल और पैक डिटेक्शन सिस्टम एक उच्च-परिशुद्धता चार्जिंग और डिस्चार्जिंग डिवाइस है जिसे विशेष रूप से उच्च-शक्ति बैटरी पैक परीक्षण के लिए विकसित किया गया है।इसमें उच्च गतिशील प्रतिक्रिया गति, उच्च स्थिर सटीकता, कई चैनलों के लचीले विन्यास आदि की विशेषताएं हैं। यह नाड़ी परीक्षण, चक्र जीवन परीक्षण, औद्योगिक स्थिति सिमुलेशन परीक्षण का समर्थन करता है।सिस्टम में मल्टी-चैनल इनपुट और एनर्जी रिकवरी फ़ंक्शंस हैं, जो चार्जिंग और डिस्चार्जिंग प्रक्रिया के दौरान बहुत अधिक बिजली की खपत को बचा सकते हैं;यह उच्च-प्रदर्शन मल्टी-चैनल 24-बिट AD रूपांतरण चिप के साथ संयुक्त द्विदिश उच्च-आवृत्ति डीसी रूपांतरण टोपोलॉजी को अपनाता है, नमूनाकरण संकल्प पारंपरिक सिंगल-रेंज उपकरण से अधिक है।

②अंकों के साथ अभ्यास करें

③सिस्टम आर्किटेक्चर

पूरी प्रणाली एक तीन-परत वास्तुकला डिजाइन (पावर सिस्टम परत, केंद्रीकृत निगरानी परत, दूरस्थ संपर्क परत) को अपनाती है, और प्रत्येक परत एक दूसरे से स्वतंत्र होती है और सिस्टम के विश्वसनीय संचालन को सुनिश्चित करने के लिए अपने स्वयं के कर्तव्यों का पालन करती है।

④ सिस्टम डिजाइन

1. सख्त सिमुलेशन सत्यापन

MTALAB सिमुलेशन मॉडल का निर्माण और सुधार करें;

प्रत्येक पैरामीटर इंडेक्स के इष्टतम डिजाइन की गारंटी दें।

2. मूल अनुकूली भिगोना नियंत्रण एल्गोरिथ्म

बंद-लूप प्रणाली की स्थिरता सुनिश्चित करने के लिए LCL फ़िल्टर द्वारा उत्पन्न अनुनाद शिखर को प्रभावी ढंग से दबाएं।

सिस्टम संरचना

1. तीन चरण एसी-डीसी मॉड्यूल

तीन-चरण शून्य-रेखा डिज़ाइन:परिपक्व और भरोसेमंद तीन चरण पुल पीएफसी सर्किट के माध्यम से उन्नत तीन चरण शून्य-रेखा डिजाइन को अपनाने, बस वोल्टेज स्थिर है, तेजी से प्रतिक्रिया की जरूरतों को पूरा करता है;

उच्च शक्ति और कम हार्मोनिक्स:बिडरेक्शनल पावर फैक्टर> 0.99, कम वर्तमान हार्मोनिक <5%, विभिन्न कठोर पावर ग्रिड के लिए उपयुक्त, और इन्वर्टर ग्रिड से विश्वसनीय रूप से जुड़ा हुआ है;

आवृत्ति अलगाव डिजाइन:बिजली आवृत्ति अलगाव ट्रांसफार्मर के माध्यम से, दो-तरफ़ा अलगाव, दो-तरफ़ा ऊर्जा प्रवाह, स्थिर और विश्वसनीय;

मजबूत अनुकूलता:उत्कृष्ट विद्युत चुम्बकीय संगतता, मॉड्यूल अधिक विश्वसनीय और कुशल है।

2. द्विदिश डीसी-डीसी मॉड्यूल

बक-बूस्ट सर्किट अपनाएं:चार्जिंग और डिस्चार्जिंग की तेज प्रतिक्रिया का एहसास करने के लिए कुशल और विश्वसनीय बक-बूस्ट सर्किट अपनाएं;

उच्च-प्रदर्शन LCL फ़िल्टर डिज़ाइन:उच्च-प्रदर्शन LCL फ़िल्टर सर्किट, कम तरंग, उच्च परिशुद्धता, प्रत्येक चैनल का स्वतंत्र नियंत्रण, चैनल / मॉड्यूल समानांतर कनेक्शन के लिए समर्थन के साथ संयुक्त;

विभिन्न परीक्षण आवश्यकताओं को पूरा करें:टोपोलॉजी लचीले परिवर्तन का समर्थन करती है, और इसे विभिन्न चार्जिंग और डिस्चार्जिंग पोर्ट, शून्य नकारात्मक दबाव निर्वहन के साथ संगत होने और विभिन्न बैटरी परीक्षण आवश्यकताओं को पूरा करने के लिए विस्तारित किया जा सकता है।

उपकरण भागों की सूची

डेटा प्रबंधन और विश्लेषण

पीसी सिस्टम कॉन्फ़िगरेशन आवश्यकताएँ

सिस्टम नेटवर्क परिनियोजन आरेख

बीटीएस बैटरी डिटेक्शन रासायनिक संरचना प्रणाली मूल कार्यालय नेटवर्क और कंप्यूटर उपकरण के कामकाजी मंच पर आधारित है।इसे लागू करना बहुत आसान है, ऑपरेशन सरल है, और उपयोगकर्ता उपकरण पर विभिन्न कार्यों का एहसास करने के लिए इंटरनेट के माध्यम से दूरस्थ रूप से सिस्टम में लॉग इन कर सकता है;नेटवर्क कनेक्शन और SQL डेटाबेस का उपयोग करना, कई जुड़े उपकरण कैबिनेट का केंद्रीकृत नियंत्रण, और केंद्रीकृत प्रबंधन, विश्लेषण और सभी डेटा के आँकड़े।चित्रा 4 बीटीएस बैटरी डिटेक्शन डिवाइस का नेटवर्क परिनियोजन आरेख है।

उपकरण संचालन पर्यावरण आवश्यकताएँ

तकनीकी निर्देश
