| ब्रांड नाम: | Skyline |
| मॉडल संख्या: | स्काई-1437 |
| एमओक्यू: | एक इकाई |
| कीमत: | विनिमय योग्य |
| आपूर्ति करने की क्षमता: | प्रति माह 10 पीसी |

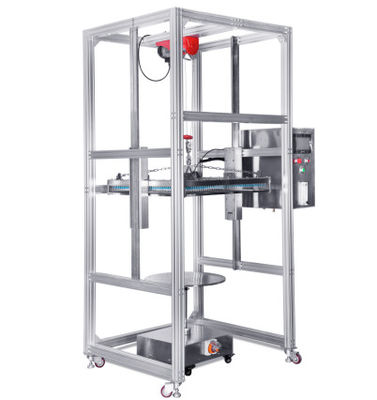

यह उपकरण मुख्य रूप से इलेक्ट्रॉनिक और इलेक्ट्रिकल उत्पादों, लैंप, कैबिनेट, बिजली के घटकों, ऑटोमोबाइल, मोटरसाइकिल और उनके भागों के नकली टपकने वाले मौसम की स्थिति के भौतिक और अन्य संबंधित गुणों का परीक्षण करने के लिए उपयोग किया जाता है।परीक्षण के बाद, उत्पाद के प्रदर्शन को सत्यापन द्वारा आवश्यकताओं को पूरा करने के लिए आंका जाता है, ताकि उत्पाद के डिजाइन, सुधार, सत्यापन और वितरण निरीक्षण को सुविधाजनक बनाया जा सके।
IEC60529:1989 +A1:1999 +A2:2013 ,GB4208-2017-14.2.1,14.2.2 आइटम, GB7000.1- 9.2.3 आइटम की आवश्यकता।
1. यह IPX1 और IPX2 के वाटरप्रूफ ग्रेड टेस्ट पर लागू होता है।
2. स्तंभ संरचना, उपकरण का स्थिर संचालन;मुख्य फ्रेम को एक पूरे के रूप में पैक किया जा सकता है, जो परिवहन के लिए सुविधाजनक है और ऑन-साइट स्थापना समय बचाता है।
3. उपकरण फ्रेम उच्च गुणवत्ता वाले एल्यूमीनियम मिश्र धातु से बना है, और नमूना टर्नटेबल लंबे समय तक उपयोग के बाद कोई जंग सुनिश्चित करने के लिए SUS304 # स्टेनलेस स्टील प्लेट से बना है।
4. रेनड्रॉप प्लेट: वैक्यूम डिज़ाइन, हाई रस्ट प्रूफ स्टेनलेस स्टील से बना, टिकाऊ.
5. रेनड्रॉप प्लेट लिफ्टिंग: रेनड्रॉप प्लेट को नियंत्रित करने के लिए उच्च गुणवत्ता वाले इलेक्ट्रिक होइस्ट का उपयोग किया जाता है, जिसे धीरे से उठाया जा सकता है।
6. नोजल संपर्क स्थिति पीतल की पतला डिजाइन है, जो सुई को जल्दी से बदल सकती है;परीक्षण ऑपरेटर के सिर को गलती से परीक्षण सुई को छूने से प्रभावी ढंग से रोकने के लिए सुई के नीचे एक स्टेनलेस स्टील जाल सुरक्षात्मक आवरण स्थापित किया गया है।
7. ड्रिप प्रवाह: प्रवाहमापी एक विनियमन वाल्व से सुसज्जित है, जिसे मैन्युअल रूप से और सटीक रूप से समायोजित किया जा सकता है।
8. रेन ड्रिप पैनल को स्वचालित रूप से उठाया और उतारा जा सकता है, और परीक्षण वस्तु के उच्चतम बिंदु (फोटोइलेक्ट्रिक स्विच द्वारा पता लगाया गया) से 200 मिमी होने पर नोजल स्वचालित रूप से बंद हो जाएगा।
9. इसमें संपीड़ित वायु सुखाने का कार्य है।परीक्षण पूरा होने के बाद, लंबे समय तक तालाब और स्केलिंग के कारण पिनहोल को अवरुद्ध करने से बचने के लिए ड्रिप बॉक्स में अतिरिक्त पानी हटाया जा सकता है।
10. नमूना चरण एक स्टेपिंग मोटर का उपयोग करता है, और रोटेशन की गति और मानक कोण को टच स्क्रीन पर सटीक रूप से सेट किया जा सकता है।IPX1 मानक को 1r/min की गति की आवश्यकता होती है;यह स्वचालित रूप से IPX2 कोण परीक्षण आवश्यकताओं को पूरा कर सकता है: क्रमशः 2.5 मिनट के लिए चार स्थिति ड्रिप बारिश।
11. टर्नटेबल एक सैंपल पावर सॉकेट (AC220,10A) से लैस है।सैंपल पावर के पावर ऑन और पावर ऑफ टाइम को प्रोग्राम के जरिए नियंत्रित किया जा सकता है: पावर ऑफ (0-999 मिनट) - पावर ऑन (0-999 मिनट) - पावर ऑफ (0-999 मिनट), जो पावर ऑन और पर लागू होता है परीक्षण के दौरान नमूने की शक्ति बंद।
12. मुख्य नियंत्रण घटक 7 इंच की टच स्क्रीन + पैनासोनिक पीएलसी हैं;बिजली के घटक एलएस और ओमरोन जैसे आयातित ब्रांड हैं;वायरिंग प्रक्रिया राष्ट्रीय मानकों की आवश्यकताओं को पूरा करेगी, इलेक्ट्रिक बोर्ड का लेआउट उचित होगा, वायरिंग दृढ़ होगी, और निशान स्पष्ट होंगे।
13. उपकरण आधार सुविधाजनक आंदोलन और निर्धारण के लिए 4 जंगम बैंड ब्रेक कैस्टर से सुसज्जित है।
| मापदंडों | संरचनात्मक पैरामीटर | |
| टपकता क्षेत्र | लगभग 1000 * 1000 मिमी | |
| उपकरण के बाहरी आयाम | एल * डब्ल्यू * एच मिमी (1500 * 1200 * 2420 मिमी) | |
| ड्रिप एपर्चर | ￠0.4 मिमी | |
| ड्रिप छेद के बीच की दूरी | 20*20 मिमी | |
| टर्नटेबल व्यास | ￠600 मिमी | |
| टर्नटेबल ऊंचाई | 600 मिमी | |
| कार्यात्मक पैरामीटर | ||
| वर्षा प्रवाह की गति | 1-3 मिमी / मिनट | |
| प्रवाह विनियमन मोड | मैनुअल समायोजन | |
| वर्षा ड्रिप पैनल की उठाने की ऊँचाई | 800-1800 मिमी समायोजित कर सकते हैं | |
| रोटरी टेबल की भारोत्तोलन सीमा | गैर उठाने (निश्चित प्रकार) | |
| टर्नटेबल असर | 50 किलो | |
| टर्नटेबल का झुकाव | 0° या 15° (क्षैतिज दिशा) | |
| टर्नटेबल गति | 1 आर / मिनट (आईपीएक्स 1) | |
| परीक्षण समय | 0-999 मिनट | |
| सुरक्षा सुरक्षा उपकरण | रिसाव संरक्षण, शॉर्ट सर्किट संरक्षण, विरोधी टक्कर संरक्षण | |
| विद्युत पैरामीटर | ||
| बिजली की आपूर्ति | 220 वी | |
| शक्ति | 1.0 किलोवाट | |
