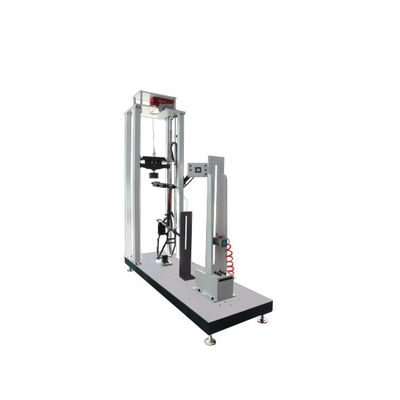

साइकिल मल्टीफंक्शनल इम्पैक्ट टेस्टर फ्रेम इम्पैक्ट टेस्टर फ्रेम ड्रॉप वेट इम्पैक्ट टेस्टर

साइकिल बहुकार्यात्मक प्रभाव परीक्षक SL-BT87

साइकिल बहुक्रियाशील प्रभाव परीक्षक का अनुप्रयोग

इस मशीन का उपयोग फ्रेम और कांटे पर प्रभाव को अनुकरण करने के लिए किया जाता है जब सामने का पहिया जमीन छोड़ देता है, जब इसे मारा जाता है या जब यह कंपन के अधीन होता है।

परीक्षण सिद्धांत

ISO 4210-6.4.1, GB3565 और GB17761, आदि के अनुसार सभी प्रकार के फ्रेम।

परिक्षण विधि

1. मशीन के डमी रियर एक्सल में फ्रेम/फोर्क असेंबली संलग्न करें

2. फोर्क में एक मानक रोलर संलग्न करें, जिसका वजन 1 किग्रा से कम या उसके बराबर हो।

3. प्रभाव वजन के वजन को 22.5 किलोग्राम तक समायोजित करें।

4. प्रभाव ऊंचाई 180mm-300mm सेट करें और टच स्क्रीन पर प्रभावों की संख्या (डिवाइस को उपयोगकर्ता द्वारा सेट किया जा सकता है)

5. प्रभाव से पहले और बाद में ऊंचाई को इंगित करने और विरूपण को मापने के लिए स्टील शासक से लैस (परीक्षणों की संख्या 2 बार दोहराई जा सकती है)

6. परीक्षण पूरा होने के बाद, जांचें कि क्या असेंबली में दरारें हैं और विरूपण का आकार है, और यह निर्धारित करें कि क्या यह मानक के अनुसार योग्य है।

हैमर लैंडिंग ऊंचाई

तकनीकी मापदंड

उपकरण के आरेख और चित्र
