| ब्रांड नाम: | SKYLINE |
| मॉडल संख्या: | SL-BT91 |
| एमओक्यू: | एक इकाई |
| कीमत: | negotiated |
| भुगतान की शर्तें: | एल/सी, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | 10 यूनिट / महीना |
थकान परीक्षण करने के लिए साइकिल फ्रेम के लिए यह मशीन।यह साइकिल फ्रेम पेडलिंग थकान परीक्षण EN 15194 इलेक्ट्रिक साइकिल, ISO4210-6.4.4 इस परीक्षण विनिर्देश के फ्रेम की सभी शैलियों का परीक्षण कर सकता है।
मानक के अनुसार: EN 15194 इलेक्ट्रिक साइकिल, ISO4210, EN14781 रोडस्टर, EN14766 माउंटेन बाइक, EN14764 सिटी कार।CNS, JIS, DIN, NF, ISO, CPSC, CSA, AS, BS नौ देशों के परीक्षण मानकों द्वारा डिज़ाइन किया गया।
1 मानक विधि के अनुसार परीक्षण मशीन पर फ्रेम को ठीक करें, और फ्रेम के आकार को फिट करने के लिए कांटे की स्थिति को मैन्युअल रूप से समायोजित किया जा सकता है।
2 कार ड्राइवर और फोर्क को रोलर एक्सल पर फिक्स करें, और रियर हुक को रियर एक्सल पर फिक्स करें, और रियर एक्सल फिक्सिंग ब्लॉक को लॉक करें।
3 मानक विधि के अनुसार टेस्ट मशीन में फ्रेम वर्टिकल फोर्स लोडिंग फिक्स्चर असेंबली संलग्न करें, लोडिंग बीम की ऊंचाई को फ्रेम की ऊंचाई के अनुरूप मैन्युअल रूप से समायोजित किया जा सकता है।
4. परीक्षण बल मान और कंप्यूटर पर परीक्षण के लिए आवश्यक समय की संख्या निर्धारित करें।
5. अनुमत फ्रेम के अधिकतम विरूपण को समायोजित करें, कुछ विरूपण से अधिक होने के बाद मशीन स्वचालित रूप से परीक्षण बंद कर देगी।
6. परीक्षण शुरू करने के लिए परीक्षण कार्यक्रम शुरू करें, परीक्षण कई बार या परीक्षण के टुकड़े की क्षति तक पहुंचता है, स्वचालित रूप से परीक्षण बंद कर देता है और परीक्षण के परिणाम बनाए रखता है।
फ़्रेम क्षैतिज थकान परीक्षण चक्र और बल मान
| साइकिल का प्रकार | सिटी बाइक्स | बच्चों की बाइक | पहाड़ की बाइक | दौड़ |
|
फॉरवर्ड फोर्स वैल्यू एफ / एन |
450 | 450 | 1200 | 600 |
| बैकवर्ड फोर्स वैल्यू एफ / एन | 450 | 450 | 600 | 600 |
| परीक्षण अवधि चक्र | 100000 | 100000 | 50000 | 100000 |
| मशीन की अधिकतम आवृत्ति | 5 हर्ट्ज |
| सेंसर क्षमता | डिस्क प्रकार सेंसर 5000N * 1 पीसी |
| लोड तत्व संकल्प | 1/10000 |
| इलेक्ट्रिक सिलेंडर | इलेक्ट्रिक सिलेंडर सर्वो नियंत्रण |
| विस्थापन आघात | 150 मिमी (± 75 मिमी) |
| परीक्षणों की संख्या | 0-999999 मनमाने ढंग से सेट करें |
| नियंत्रण रखने का तरीका | पूरी तरह से बंद-लूप नियंत्रण को बल दें |
| मशीन की अधिकतम आवृत्ति | कंप्यूटर स्वचालित नियंत्रण, विस्थापन, बल, समय और अन्य नियंत्रण विधियों के साथ |
| नियंत्रण सॉफ्टवेयर | स्व-विकसित विशेष सॉफ्टवेयर |
| प्रदर्शन विधि | कंप्यूटर नियंत्रण और मॉनिटर |
| आंकड़ा अधिग्रहण | उच्च गति अधिग्रहण कार्ड |
| बल अधिग्रहण आवृत्ति | > 200 किलोहर्ट्ज |
| बल तरंग | साइन लहर |
| स्वचालित रोक | स्वचालित रोक जब बल सेटिंग तक नहीं पहुंचता है, परीक्षण टुकड़ा क्षतिग्रस्त होने पर स्वत: बंद हो जाता है |
| रिपोर्ट मुद्रण प्रारूप | रिपोर्ट बनाने के लिए स्व-बचत परीक्षा परिणाम |

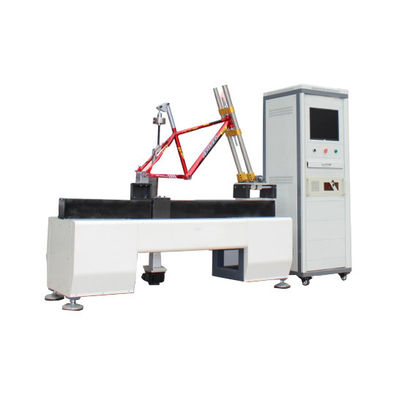

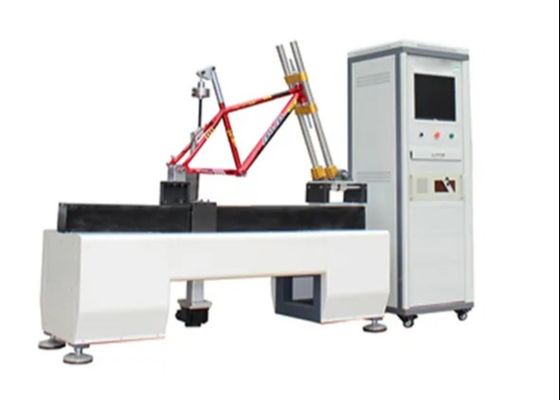

उपकरण के आरेख और चित्र
