| ब्रांड नाम: | SKYLINE |
| मॉडल संख्या: | SL-BT92 |
| एमओक्यू: | एक इकाई |
| कीमत: | negotiated |
| भुगतान की शर्तें: | एल/सी, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | 10 यूनिट / महीना |

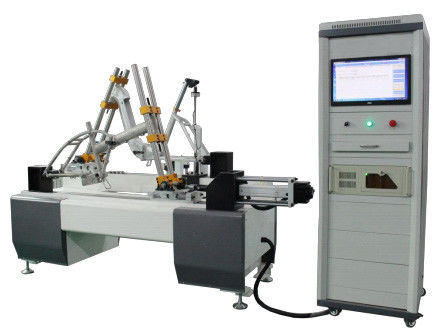

थकान परीक्षण करने के लिए साइकिल फ्रेम के लिए यह मशीन।साइकिल फ्रेम हेड ट्यूब क्षैतिज थकान का परीक्षण कर सकते हैं, फ्रेम ऊर्ध्वाधर थकान परीक्षण EN 15194 इलेक्ट्रिक साइकिल, (ISO4210-6.4.4) (ISO4210-6.4.5) ISO4210-6.4.4 फ्रेम की सभी शैलियों के लिए यह परीक्षण विनिर्देश।
तीसरा, उपकरण के मुख्य तकनीकी पैरामीटर।
मानक EN 15194 इलेक्ट्रिक साइकिल, ISO4210, EN14781 रोडस्टर, EN14766 माउंटेन बाइक, EN14764 सिटी कार के अनुसार।CNS, JIS, DIN, NF, ISO, CPSC, CSA, AS, BS नौ देशों के परीक्षण मानकों को डिज़ाइन किया गया।
| मशीन संरचना | ऑल-स्टील संरचना, समायोज्य रिक्ति: लगभग 300 मिमी, मैनुअल स्क्रू लॉक के साथ तय की गई संयुक्त प्लेट। |
| सर्वो सिलेंडर |
2 समूह (क्षैतिज सक्रियता * 1 समूह; लंबवत सक्रियता * 1 समूह) सर्वो सिलेंडर क्षैतिज क्रिया: खींचने के लिए, दो तरफा कार्रवाई दबाकर। |
| सेंसर क्षमता | 5000N डिस्क प्रकार सेंसर |
| क्षैतिज आघात | ± 75 मिमी |
| लंबवत आघात | ± 50 मिमी |
| परीक्षण आवृत्ति | 0-5 हर्ट्ज |
| विस्थापन सेंसर | सटीकता ±1%, ±0.5% सुधार सटीकता (स्थैतिक) सेंसर गतिशील नियंत्रण सटीकता ±5% |
| रिपोर्ट मुद्रण प्रारूप | रिपोर्ट बनाने के लिए स्व-बचत परीक्षा परिणाम |
| बल मान बंद लूप | पूरी तरह से स्वचालित बल मूल्य समायोजन 1 सेट |
| सामान | कंप्यूटर हार्डवेयर सेट, केवल एक परीक्षण। |
| बिजली की आपूर्ति | 220 वी / 50 हर्ट्ज |
| स्थिरता | परीक्षण स्थिरता सेट प्रदान करें: फ्रेम लंबवत, क्षैतिज परीक्षण |
उपकरण के आरेख और चित्र
टिप्पणी:
सैडल ट्यूब में सैडल रिसर के समतुल्य स्टील बार को 75 मिमी की गहराई तक डालें।निर्माता के निर्देशों के अनुसार इसे पारंपरिक क्लैम्प से जकड़ें।निर्माता के निर्देशों के अनुसार इसे पारंपरिक क्लैम्प से जकड़ें।
बार के ऊपरी हिस्से को एक क्षैतिज पिछड़े विस्तार के साथ फिट किया गया है, जिसमें बार पर बढ़ते बिंदु एच और बढ़ते ऊंचाई एच3 है।बढ़ते बिंदु H से मेल खाता है
माउंटिंग पॉइंट एच सैडल क्लैंप के केंद्र से मेल खाता है जब इस फ्रेम के सैडल को उच्चतम स्थिति में समायोजित किया जाता है।
ठोस स्टील बार की धुरी के साथ अनुमानित विस्तार के चौराहे ई के पीछे 70 मिमी के मूल्य पर एक आवधिक, ऊर्ध्वाधर नीचे की ओर गतिशील बल F4 लागू होता है।
50,000 परीक्षण चक्र, अधिकतम परीक्षण आवृत्ति 0-5Hz थकान परीक्षण।
