| ब्रांड नाम: | SKYLINE |
| मॉडल संख्या: | SL-BT97 |
| एमओक्यू: | एक इकाई |
| कीमत: | negotiated |
| भुगतान की शर्तें: | एल/सी, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | 10 यूनिट / महीना |

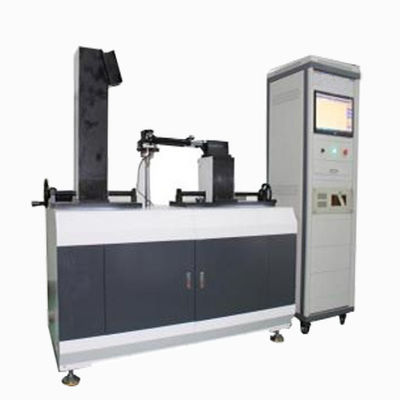

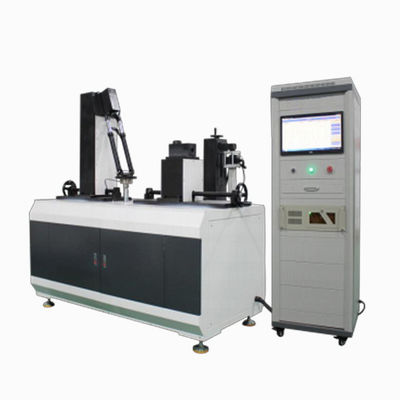

एक पूर्ण वैकल्पिक, चक्रीय गतिशील भार एफओ, पहिया के विमान में और फोर्क रिसर की धुरी के लंबवत, एक लोड ले जाने वाले डिवाइस पर लागू किया गया था जो फोर्क संयुक्त की धुरी पर घुमाया गया था।परीक्षण चक्र 100,000 चक्र है और परीक्षण बल मान तालिका 9 में दिखाए गए हैं। अधिकतम परीक्षण आवृत्ति आईएसओ 4210- 3:2014, 4.5 में वर्णित है।
यदि आवेदन के बिंदु पर अधिकतम विस्थापन कठोर कांटे (शॉक कांटे के लिए 40%) के लिए 20% से अधिक हो जाता है, तो परीक्षण समाप्त हो जाता है।(आईएसओ 4210- 3:2014, 4.6 देखें)
100000 रन के बाद, परीक्षण बंद करें और दरारों के लिए नमूने का सावधानीपूर्वक निरीक्षण करें।यदि दरारें पाई जाती हैं, तो परीक्षण समाप्त करें।
यदि, 100000 रन के बाद, नमूना ऊपर बताए अनुसार विस्थापित नहीं होता है और, इसके अलावा, नमूने में कोई दरार मौजूद नहीं है, तो प्रभाव परीक्षण के साथ जारी रखें जैसा कि 5.4.1 में वर्णित है (लैंडिंग ऊंचाई के लिए तालिका 7 देखें)।प्रभाव के बाद हथौड़ा रोलर पर आराम करने के लिए आया है, विस्थापन विरूपण को मापें और दरारों के लिए नमूने का सावधानीपूर्वक निरीक्षण करें।
1. पिवट पर लगा बल-असर डिवाइस
2. कांटा विधानसभा के साथ कठोर समर्थन
लागू बल मूल्य
| साइकिल का प्रकार | सिटी बाइक्स | बच्चों की बाइक | पहाड़ की बाइक | दौड़ |
| फ़ोर्स वैल्यू एफ/एन | ± 450 | ± 450 | ± 650 | ± 620 |
| मशीन की अधिकतम आवृत्ति | 0-5 हर्ट्ज |
| सेंसर क्षमता | डिस्क प्रकार सेंसर 5000N * 1 पीसी |
| लोड तत्व संकल्प | 1/10000 |
| इलेक्ट्रिक सिलेंडर | इलेक्ट्रिक सिलेंडर सर्वो नियंत्रण |
| विस्थापन आघात | 150 मिमी (± 75 मिमी) |
| परीक्षणों की संख्या | 0-999999 मनमाने ढंग से सेट करें |
| नियंत्रण रखने का तरीका | पूरी तरह से बंद-लूप नियंत्रण को बल दें |
| मशीन की अधिकतम आवृत्ति | कंप्यूटर स्वचालित नियंत्रण, विस्थापन, बल, समय और अन्य नियंत्रण विधियों के साथ |
| नियंत्रण सॉफ्टवेयर | स्व-विकसित विशेष सॉफ्टवेयर |
| प्रदर्शन विधि | कंप्यूटर नियंत्रण और मॉनिटर |
| आंकड़ा अधिग्रहण | उच्च गति अधिग्रहण कार्ड |
| बल अधिग्रहण आवृत्ति | > 200 किलोहर्ट्ज |
| बल तरंग | साइन लहर |
| स्वचालित रोक | स्वचालित रोक जब बल सेटिंग तक नहीं पहुंचता है, परीक्षण टुकड़ा क्षतिग्रस्त होने पर स्वत: बंद हो जाता है |
| रिपोर्ट मुद्रण प्रारूप | रिपोर्ट बनाने के लिए स्व-बचत परीक्षा परिणाम |
| फ्रेम थकान स्थिरता | 1 सेट |
| वज़न | 160 किग्रा |
| बिजली की आपूर्ति | AC220V, 15A |
| आयाम | टेस्ट बेंच: 1950 * 450 * 900 मिमी नियंत्रण कैबिनेट: 600 * 600 * 1830 मिमी (एल * डब्ल्यू * एच) |
