स्लीव इन्सुलेशन की थर्मल प्रभावशीलता के लिए SAE J2302 टेस्ट उपकरण

स्लीव इन्सुलेशन की थर्मल प्रभावशीलता के लिए SAE J2302 टेस्ट उपकरण

उत्पाद परिचय

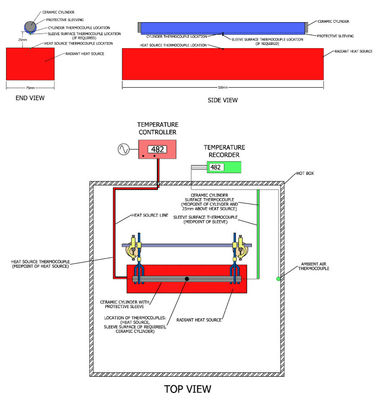

इस बेंच टेस्ट में आस्तीन, टयूबिंग या टेप में इन्सुलेट सामग्री के उज्ज्वल गर्मी प्रवाह के प्रतिरोध को मापने की अनुमति देनी चाहिए।आस्तीन की प्रभावशीलता एक काले सिरेमिक सिलेंडर के तापमान अंतर को मापने और सुरक्षात्मक आस्तीन के साथ और उसके बिना निर्धारित की जाती है।

संघटन

हॉट बॉक्स (अनुबंध 2)

500 x 500 x 500 मिमी के आंतरिक आयाम।

इन्सुलेटेड पैनल (स्टेनलेस स्टील + इन्सुलेशन + स्टेनलेस स्टील) के साथ एल्यूमीनियम प्रोफ़ाइल संरचना, नीचे और किनारों पर।

शीर्ष फलक पर एक उद्घाटन और समापन प्रणाली प्रदान की जानी है।

सामने की ओर एक पोरथोल के साथ एक दरवाजा प्रदान किया जाना है।

पैर भी प्रदान किए जाने हैं, दो विकल्पों के साथ: 2-10 सेमी के पैर को टेबल पर रखा जाना चाहिए या 50-80 सेमी के पैर को जमीन पर रखा जाना चाहिए।

दीप्तिमान ताप स्रोत (अनुबंध 3)

दीप्तिमान "Itech" (712400) 1500W पहले से ही GREMTEK पर उपलब्ध है - दीप्तिमान को पकड़ने के लिए एक आवरण प्रदान करें और पीछे के चेहरे को इन्सुलेट करें - दीप्तिमान के केंद्र में एक संपर्क रहित सेंसर के माध्यम से विनियमन (KEYENCE FT-H50 - अनुलग्नक 4)

थर्मोकपल के (अनुबंध 4)

स्पष्ट युगल के साथ K-प्रकार थर्मोकपल जांच - SV2000।

मुआवजा पुरुष minature कनेक्टर समाप्ति।

नियामक / रिकॉर्डर या स्वचालन प्रणाली

नियामक को ताप स्रोत की सतह पर तापमान विनियमन की अनुमति देनी चाहिए।

विनियमन संपर्क रहित थर्मोकपल (जैसे कि कीन्स FT-H50K - अनुलग्नक 4) के माध्यम से किया जाना चाहिए।

रिकॉर्डर या ऑटोमेशन सिस्टम को सभी तापमान मापों (स्रोतों और के-टाइप थर्मोक्यूल्स) को स्टोर करना चाहिए।

ये डेटा नेटवर्क से जुड़े किसी भी पीसी से आसानी से पुनर्प्राप्त करने योग्य होना चाहिए।डेटा निष्कर्षण को एक्सेल के माध्यम से संसाधित किया जा सकता है।

रिकॉर्डर या स्वचालन प्रणाली को परिभाषित करने की अनुमति देनी चाहिए:

कौन सा थर्मोकपल ताप स्रोत को नियंत्रित करता है रिकॉर्डिंग आवृत्ति (उदाहरण: रिकॉर्डिंग तापमान हर 1 या 5 सेकंड)।

रिकॉर्ड प्रारंभ और समाप्ति समय (यदि संभव हो तो)

टिप्पणियाँ जोड़ें (यदि संभव हो तो)

कनेक्टेड थर्माकोपल्स के लिए एक नाम परिभाषित करें (यदि संभव हो तो)

मिनिएचर कनेक्टर्स के लिए MMK प्लग के साथ 12 K-टाइप थर्मोकपल तक रिकॉर्ड करने में सक्षम (अनुबंध 4)

सिलेंडर का सहारा

यह अलग-अलग व्यास के अनुसार इस दीप्तिमान के समानांतर अपने सिरों पर सिलेंडर को मजबूती से पकड़ने में सक्षम होना चाहिए।

सिलेंडर डिसएस्पेशन को इसके प्रतिस्थापन (सुरक्षा के साथ या बिना परीक्षण) के साथ आगे बढ़ना आसान होना चाहिए।

दीप्तिमान चेहरे और दीप्तिमान सतह के बीच की दूरी 5 से 100 मिमी तक आसानी से समायोज्य होनी चाहिए।

पोजिशनिंग सिस्टम सिलेंडरों के अलावा अन्य समर्थनों का उपयोग करने के लिए अनुकूल होना चाहिए।उदाहरण के लिए: प्लेटें, ग्राहक के पुर्जे,…

इस पोजिशनिंग सिस्टम को सिलेंडरों के अलावा अन्य समर्थनों का उपयोग करने के लिए अनुकूलित करने में सक्षम होना चाहिए।जैसे प्लेट, ग्राहक के पुर्जे आदि।
