| ब्रांड नाम: | Skyline |
| मॉडल संख्या: | SL-U100T |
| एमओक्यू: | एक इकाई |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 1 पीसी |

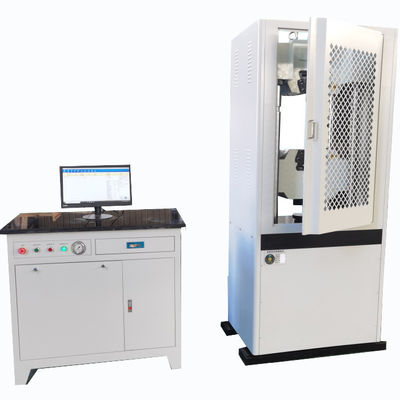

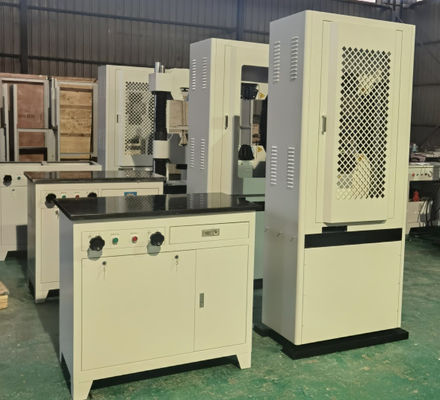

यह उत्पाद वैज्ञानिक अनुसंधान संस्थानों, विश्वविद्यालयों और कॉलेजों, धातु विज्ञान, मशीनरी निर्माण, बॉयलर जहाजों और एयरोस्पेस उद्यमों और संस्थानों के लिए आदर्श उच्च गुणवत्ता वाला परीक्षण उपकरण है।मॉडलों की श्रृंखला हाइड्रोलिक लोडिंग, संचालित करने में आसान, स्थिर प्रदर्शन, सुरक्षित और भरोसेमंद का उपयोग करती है।परीक्षण संचालन और डेटा प्रोसेसिंग GB/T228.1-2010 "धातु सामग्री के लिए कमरे के तापमान तनन परीक्षण विधियों" के अनुसार हैं, और GB, ASTM, DIN, ISO, JIS, BS और अन्य मानकों के अनुसार प्रयोगों के लिए उपयोग किया जा सकता है। .
1. परीक्षण मशीन का मेनफ्रेम सिलेंडर डाउन स्ट्रक्चर को अपनाता है, तन्यता स्थान मेनफ्रेम के ऊपर स्थित होता है, संपीड़न, झुकने, कतरनी और अन्य परीक्षण स्थान मध्य बीम और टेबल के बीच मेनफ्रेम के नीचे स्थित होता है, के संचलन के माध्यम से मध्यम बीम परीक्षण स्थान को समायोजित करने के लिए, कठोर संपर्क, मध्यम दबाव संतुलन पिस्टन का उपयोग करके सिलेंडर, पिस्टन हमेशा सिलेंडर के केंद्र में होता है, सिलेंडर और पिस्टन के बीच घर्षण को कम करता है, ताकि प्रयोगात्मक सटीकता अधिक हो , बल मान अधिक सटीक है।सैद्धांतिक रूप से उन्मुख टेबल और पिस्टन के बीच गोलाकार संपर्क की पारंपरिक प्रक्रिया पर काबू पाएं।इस प्रकार उत्पाद के यांत्रिक गुणों की स्थिरता सुनिश्चित करें।
2. मुख्य मशीन के संरचनात्मक भाग गर्मी उपचार और सटीक मशीनिंग के बाद कास्ट स्टील भागों से बने होते हैं, और कॉलम और ट्रांसमिशन भाग उच्च प्रदर्शन मिश्र धातु संरचनात्मक स्टील से बने होते हैं, जिनका कड़ाई से निरीक्षण किया जाता है और बारीक रूप से इकट्ठा किया जाता है, ताकि पूरी मशीन समग्र कठोरता में न केवल मजबूत है बल्कि स्थिरता में भी अच्छा है।मुख्य और सहायक तेल सिलेंडरों को गैपलेस तेल फिल्म, कोई तेल रिसाव द्वारा सील नहीं किया जाता है, और केंद्र यौगिक तेल सिलेंडर का उपयोग सीधे पुश क्लैम्पिंग के लिए जबड़े में किया जाता है, जो पैलेट लाइनर क्लैम्पिंग ब्लॉक सेट के आसान स्लाइडिंग और आसान विरूपण की कमियों को दूर करता है। संरचना, और लदान और उतराई बहुत सुविधाजनक और टिकाऊ है।
1. मशीन नियंत्रण और माप के लिए एक पूर्ण डिजिटल बंद-पाश नियंत्रण प्रणाली का उपयोग करती है, और कंप्यूटर के माध्यम से परीक्षण प्रक्रिया और परीक्षण वक्र गतिशील प्रदर्शन, और डेटा प्रोसेसिंग के लिए, परीक्षण के बाद डेटा पुनः के लिए ग्राफिक्स प्रोसेसिंग मॉड्यूल के माध्यम से बढ़ाया जा सकता है। -विश्लेषण और संपादन, विभिन्न मानक परीक्षणों के धातु तन्यता परीक्षण पर कई देशों के प्रावधानों को पूरा करने के लिए, लेकिन तन्यता, संपीड़न, झुकने, कतरनी और अन्य प्रकार की विभिन्न सामग्रियों या उत्पादों, संपीड़न को प्राप्त करने के लिए उद्योग मानकों के अनुसार भी , झुकने, कतरनी और अन्य प्रकार के परीक्षण, बल नियंत्रण के साथ नियंत्रण प्रणाली, विरूपण नियंत्रण, विस्थापन नियंत्रण तीन नियंत्रण मोड, परीक्षण प्रक्रिया में, तीन नियंत्रण मोड सेट प्रोग्राम के अनुसार आसानी से स्विच किए जा सकते हैं।
2. सॉफ्टवेयर स्वचालित रूप से ReH (ऊपरी उपज शक्ति), ReL (कम उपज शक्ति), Rp0.2 (निर्दिष्ट गैर-आनुपातिक विस्तार शक्ति), Rt0.5 (निर्दिष्ट कुल विस्तार शक्ति), Rm (तन्य शक्ति), E प्राप्त कर सकता है। (लोच का मापांक) और 20 से अधिक आवश्यक परीक्षण डेटा।यह समान-दर बल लोडिंग, समान-दर विरूपण, समान-दर विस्थापन और अन्य परीक्षण आवश्यकताओं को भी प्राप्त कर सकता है;
3. परीक्षण का विश्लेषण और गणना करने के लिए मानव-कंप्यूटर इंटरैक्शन का उपयोग करके सटीक और सही डेटा विश्लेषण फ़ंक्शन
विश्लेषण की सटीकता में सुधार के लिए सामग्री के यांत्रिक प्रदर्शन सूचकांक को विश्लेषण प्रक्रिया में मैन्युअल रूप से हस्तक्षेप किया जा सकता है;
4. परीक्षण डेटा डेटाबेस द्वारा प्रबंधित किया जाता है, और सभी परीक्षण डेटा और वक्र स्वचालित रूप से सहेजे जाते हैं।
5. विस्थापन, विरूपण, बल और गति के विशेष बंद-लूप नियंत्रण को महसूस करें, और परीक्षण के दौरान, यह लचीले ढंग से हो सकता है
परीक्षण कार्यक्रम को अधिक लचीला और तेज़ बनाने के लिए परीक्षण गति और परीक्षण वक्र को बदलें;
6. मल्टी-लेयर प्रोटेक्शन: सॉफ्टवेयर और हार्डवेयर टू-लेवल प्रोटेक्शन फंक्शन के साथ, टेस्टिंग मशीन के ओवरलोड को महसूस कर सकता है
ओवर-करंट, ओवर-वोल्टेज, अंडर-वोल्टेज, ओवर-स्पीड, लिमिट और अन्य सुरक्षा सुरक्षा के तरीके;
7. परीक्षण सॉफ्टवेयर कई खुले प्रोग्राम इंटरफेस के लिए आरक्षित है, उपयोगकर्ता अपने स्वयं के कस्टम विशेष परीक्षण विधियों, जीबी, आईएसओ और अन्य परीक्षण मानकों के डिफ़ॉल्ट कार्यान्वयन को लिख सकता है;ओपन डेटा इंटरफेस ट्रांसमिशन नेटवर्क पोर्ट के लिए आरक्षित, उपयोगकर्ता के लिए बाद में नेटवर्क डेटा अपलोड करना आसान है, साथ ही सॉफ्टवेयर अपग्रेड भी।
तकनीकी मापदण्ड
|
अधिकतम परीक्षण बल |
1000 केएन |
|
परीक्षण बल मान की सापेक्ष त्रुटि |
प्रदर्शित मूल्य का ≤ ± 0.5% बल मान का संकल्प: 1/600000 |
|
परीक्षण बल की माप सीमा |
अधिकतम परीक्षण बल का 2% ~ 100% |
|
समान तनाव नियंत्रण की सीमा |
2 ~ 60 (N/mm2-S-1) |
|
तनाव दर त्रुटि |
≤±0.5% |
|
समान गति से विस्थापन की सीमा को नियंत्रित करना |
0.05-100 (मिमी / मिनट) |
|
विस्थापन गति की सापेक्ष त्रुटि |
≤±0.5% |
|
जबड़े का क्लैम्पिंग मोड |
हाइड्रोलिक क्लैम्पिंग |
|
गोल नमूना क्लैंपिंग व्यास की सीमा |
13 मिमी ~ Φ60 मिमी |
|
फ्लैट नमूना क्लैंपिंग मोटाई रेंज |
0 ~ 15 मिमी |
|
अधिकतम तन्यता परीक्षण स्थान |
650 मिमी |
|
अधिकतम संपीड़न परीक्षण स्थान |
600 मिमी |
|
पिस्टन की अधिकतम गति |
0-100 मिमी / मिनट |
|
अंतरिक्ष समायोजन गति का परीक्षण करें |
170 मिमी / मिनट |
|
ऊपरी और निचले दबाव प्लेट का आकार |
Φ160 मिमी |
|
अधिकतम पिस्टन स्ट्रोक |
200 मिमी |
