| ब्रांड नाम: | Skyline |
| मॉडल संख्या: | एसएल-टी |
| मूक: | 1 |
| भुगतान की शर्तें: | एल/सी, टी/टी |
| आपूर्ति की योग्यता: | प्रति माह 15 सेट |

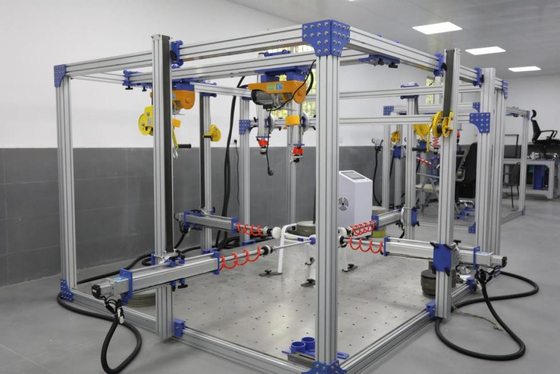

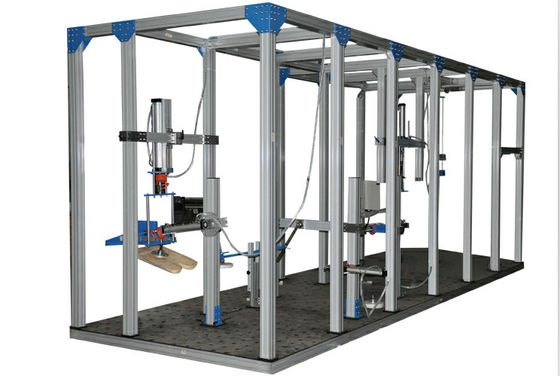

फर्नीचर यूनिवर्सल टेस्टर/ EN 1728, EN 12520 कुर्सी परीक्षण मशीन/ मल्टीफंक्शनल परीक्षण मशीन/
उत्पाद परिचय
इस मशीन का उपयोग मेज, डेस्क और अन्य फर्नीचर के स्थैतिक भार परीक्षण और स्थायित्व परीक्षण के लिए किया जाता है। प्रत्येक वायवीय उपकरण एक साथ या स्वतंत्र रूप से काम कर सकता है, और विभिन्न परीक्षण आवश्यकताओं को पूरा करने के लिए समायोजित भी किया जा सकता है
परीक्षण मानक
EN 1728, EN 12520
तकनीकी पैरामीटर
| बुनियादी परीक्षण फ्रेम | 3x3x2m, 80x80mm एल्यूमीनियम सामग्री से बना |
| लोड एयर सिलेंडर | सीटिंग लोड: 200kg; बैक लोड: 100kg; आर्म: 100kg; लेग: 100kg |
| फोर्स सेंसर | उच्च परिशुद्धता ब्रांड सेंसर 7 सेट |
| नियंत्रण विधि | पीएलसी और एलसीडी टच स्क्रीन |
| काउंटर | 0~999999 (समायोज्य) |
| फोर्स एडजस्ट |
सेंसर के साथ परिशुद्धता दबाव वाल्व उपकरण प्रदर्शित करने के लिए |
| एयर सप्लाई | 7kgf/cm^2 |
| पावर सप्लाई | 1∮ AC 220V 50Hz 5A |
मानक सहायक उपकरण:
| क्षमता | 200kg (आयातित सेंसर) |
| कंट्रोलर और इंटरफ़ेस | प्रोग्रामेबल लॉजिक कंट्रोलर + टच स्क्रीन इंटरफ़ेस |
|
सहायक उपकरण |
कुर्सी आर्मरेस्ट फिक्स्चर x 4 पीस स्थायित्व परीक्षण के लिए 2; शक्ति परीक्षण के लिए 2 |
|
सीट लोडिंग पैड x 1 पीस कुर्सी सीट स्थैतिक भार और स्थायित्व परीक्षण के लिए |
|
|
छोटी सीट लोडिंग पैड x2 पीस कुर्सी के सामने के किनारे के स्थैतिक भार और स्थायित्व परीक्षण के लिए |
|
|
बैक लोडिंग पैड x 1 पीस कुर्सी की पीठ के स्थैतिक भार और स्थायित्व परीक्षण के लिए |
|
|
लेग लोडिंग पैड x 1 पीस संतुलन भार के लिए क्षैतिज सिलेंडर के लिए |
|
|
इम्पैक्टर x 1 पीस कुर्सी सीट प्रभाव परीक्षण के लिए |
|
|
मानक फोम x 1 पीस कुर्सी सीट प्रभाव परीक्षण के लिए |
|
|
इम्पैक्ट हैमर x 1 पीस कुर्सी की पीठ और आर्म प्रभाव परीक्षण के लिए; |
|
| एयर प्रेशर | 7 बार |
|
1. सभी लोड, चक्र दर, गति को नियंत्रक द्वारा समायोजित किया जा सकता है। 2. परीक्षण परिणाम वर्ड द्वारा आउटपुट किए जा सकते हैं। 3. वर्टिकल और हॉरिजॉन्टल स्टैटिक टेस्ट करने के लिए एक्चुएटर को एडजस्ट करना आसान है। |
|
आइटम के लिए कुर्सी सीट, बैक, आर्म के साथ शक्ति और स्थायित्व सेट संदर्भित करते हैं EN BS EN 1728 & EN12520
| नहीं। | नाम | चित्र |
| 1 | सीट सतह लोडिंग ब्लॉक |
|
| 2 | सीट बैक लोडिंग पैड (स्क्वायर) | |
| 3 | छोटा सीट सतह लोडिंग पैड (200MM) | |
| 4 | यूनिवर्सल लोडिंग पैड | |
| 5 | आर्मरेस्ट टेस्ट फिक्स्चर |
|
| 6 | ऊंचाई के लिए ब्लॉक |
|
| 7 | इम्पैक्ट ब्लॉक |
|
| 8 | इम्पैक्ट हैमर | |
| 9 | 350x350x25mm टेस्ट फोम |
|
| 10 |
CMD लोडिंग पॉइंट टेम्पलेट |
|
कुर्सी सीट स्थैतिक भार और स्थायित्व परीक्षण– कुर्सी सीटों की स्थैतिक भार और बार-बार उपयोग चक्रों का सामना करने की क्षमता का मूल्यांकन करता है
कुर्सी बैक स्थैतिक भार और स्थायित्व परीक्षण– लगाए गए भार के तहत बैकरेस्ट की ताकत और दीर्घकालिक स्थायित्व का आकलन करता है
कुर्सी आर्म स्ट्रेंथ और ड्यूरेबिलिटी टेस्टिंग– स्थैतिक और चक्रीय दोनों लोडिंग स्थितियों के तहत आर्मरेस्ट की संरचनात्मक अखंडता का परीक्षण करता है
कुर्सी फ्रंट एज स्टैटिक लोड और ड्यूरेबिलिटी टेस्टिंग– छोटी लोडिंग पैड का उपयोग करके सीटों की फ्रंट एज स्ट्रेंथ का मूल्यांकन करता है
कुर्सी सीट इम्पैक्ट टेस्टिंग– इम्पैक्टर और स्टैंडर्ड फोम का उपयोग करके सीट की सतहों पर अचानक प्रभाव भार का अनुकरण करता है
कुर्सी बैक और आर्म इम्पैक्ट टेस्टिंग– बैकरेस्ट और आर्मरेस्ट के प्रभाव प्रतिरोध का आकलन करता है
टेबल और डेस्क स्टैटिक लोड टेस्टिंग– टेबलटॉप और डेस्क सतहों की भार-वहन क्षमता का मूल्यांकन करता है
बैलेंस लोड टेस्टिंग– पार्श्व बलों के तहत फर्नीचर स्थिरता का आकलन करने के लिए लेग लोडिंग पैड के साथ क्षैतिज सिलेंडर का उपयोग करता है
Q1: इस उपकरण का उपयोग किस लिए किया जाता है?
इस मशीन का उपयोग कुर्सियों, मेजों और डेस्क सहित फर्नीचर के स्थैतिक भार परीक्षण और स्थायित्व परीक्षण के लिए किया जाता है। यह नकली उपयोग की स्थितियों में फर्नीचर घटकों की संरचनात्मक शक्ति और दीर्घकालिक प्रदर्शन का मूल्यांकन करता है।
Q2: यह मशीन किन मानकों का अनुपालन करती है?
यह मशीन EN 1728 (सीटिंग की ताकत और स्थायित्व के निर्धारण के लिए परीक्षण विधियां) और EN 12520 (घरेलू सीटिंग के लिए सुरक्षा, ताकत और स्थायित्व आवश्यकताएं) का अनुपालन करती है।
Q3: क्या यह कुर्सियों और मेजों दोनों का परीक्षण कर सकती है?
हाँ, मशीन को मेजों, डेस्क, कुर्सियों और अन्य फर्नीचर वस्तुओं के परीक्षण के लिए डिज़ाइन किया गया है। विभिन्न फर्नीचर प्रकारों और आकारों को समायोजित करने के लिए समायोज्य लोडिंग घटकों को एल्यूमीनियम फ्रेम के साथ पुन: स्थापित किया जा सकता है।
Q4: अधिकतम भार क्षमता क्या है?
सीटिंग लोड सिलेंडर की क्षमता 200 किग्रा है; बैक, आर्म और लेग सिलेंडर में से प्रत्येक की क्षमता 100 किग्रा है।फोर्स सेंसर की क्षमता 200 किग्रा (आयातित सेंसर) है।
Q5: बिजली और हवा की आपूर्ति की आवश्यकताएं क्या हैं?
मशीन को 1∮ AC 220V 50Hz 5A पावर सप्लाई और 7 kgf/cm² (7 बार) की एयर सप्लाई की आवश्यकता होती है।
Q6: क्या परीक्षण मापदंडों को अनुकूलित किया जा सकता है?
हाँ, सभी लोड, चक्र दर और गति मापदंडों को पीएलसी और टच स्क्रीन नियंत्रक के माध्यम से समायोजित किया जा सकता है।प्रत्येक वायवीय सिलेंडर को स्वतंत्र रूप से या दूसरों के साथ संयोजन में संचालित करने के लिए सेट किया जा सकता है।
Q7: कितने बल सेंसर शामिल हैं?
सिस्टम में उच्च-परिशुद्धता ब्रांड बल सेंसर के 7 सेट शामिल हैं।
Q8: मशीन के साथ कौन से सहायक उपकरण शामिल हैं?
मानक सहायक उपकरणों में कुर्सी आर्मरेस्ट फिक्स्चर (4 पीस), सीट लोडिंग पैड, छोटी सीट लोडिंग पैड (2 पीस), बैक लोडिंग पैड, लेग लोडिंग पैड, इम्पैक्टर, स्टैंडर्ड फोम और इम्पैक्ट हैमर शामिल हैं - EN 1728 और EN 12520 अनुपालन के लिए सभी आवश्यक परीक्षण विन्यासों को कवर करते हैं।
छवि के लिए आर्म शक्ति & स्थायित्व परीक्षण
छवि के लिए आर्म & बैक प्रभाव परीक्षण
छवि के लिए सीट प्रभाव
