| ब्रांड नाम: | SKYLINE |
| मॉडल संख्या: | SL-T812 |
| एमओक्यू: | 1 |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | 200 सेट / माह |
टर्मिनल तनाव परीक्षक तार हार्नेस और इलेक्ट्रॉनिक्स उद्योग के लिए हमारी कंपनी द्वारा विकसित एक परीक्षण उपकरण है। विभिन्न हार्नेस टर्मिनलों के खींचने के बल का पता लगाने के लिए डिज़ाइन किया गया।विन्यास योग्य एनके, एचएफ पुश-ट्रॉल गेज और विशेष जुड़नार
उपकरण में कॉम्पैक्ट उपकरण, सटीक नियंत्रण, उच्च माप सटीकता, सुविधाजनक नमूना क्लैंपिंग और सरल संचालन की विशेषताएं हैं,और उत्पाद की गुणवत्ता सुनिश्चित करने के लिए तार हार्नेस निर्माताओं के लिए एक आदर्श उपकरण है.
1क्षैतिज स्थापना।
2मैनुअल ऑपरेशन, सरल और स्थिर संचालन।
3इस मशीन को एक मेज पर लगाया जा सकता है ताकि रैक को अधिक स्थिर बनाया जा सके।

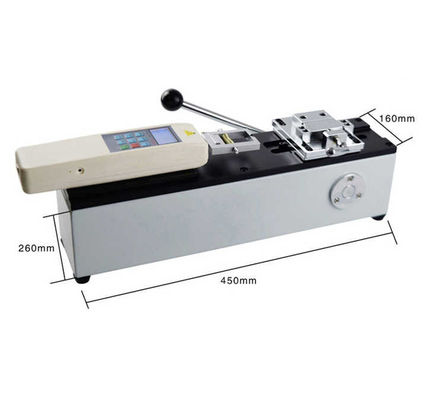

| मात्रा | 450 mm × 260 mm × 160 mm |
| प्रभावी स्ट्रोक | 50 मिमी |
| नामित भार | 500N. (1000N के साथ भी कॉन्फ़िगर किया जा सकता है) |
| शुद्ध भार | 10.6 किलो |
1. प्रत्येक हार्नेस टर्मिनल के तार भाग को बाएं क्लैंप के अंत में रखें, और तार भाग को क्लैंप करने के लिए हैंडल को घुमाएं (हारनेस टर्मिनल दबाया गया है) ।
2. हार्नेस टर्मिनल का दूसरा छोर दाहिने क्लैंप के क्लैंप में रखें और हैंडल को घुमाएं ताकि हार्नेस टर्मिनल का छोर बीच में फंस जाए।
3. बाएं क्लैंप के केंद्र को दाएं क्लैंप के केंद्र के साथ संरेखित करने के लिए M4 एलन कुंजी का उपयोग करें.
4. यदि एचएफ सीरीज (डिजिटल डिस्प्ले पुश-ट्रॉल फोर्स मीटर) का उपयोग टाइमिंग को पुश और ट्रॉल करने के लिए किया जाता है, तो पावर चालू करें, और तब तक प्रतीक्षा करें जब तक कि एलसीडी डिस्प्ले शून्य न दिखाए।
5. यदि एनके श्रृंखला के पुश-पुल टाइमिंग (पॉइंटर प्रकार बल गेज) स्थापित है, तो शून्य स्थिति में उंगली वापस करने के लिए टॉगल बटन दबाएं।
6बाएं क्लैंप को बाएं और दाएं क्लैंप को टर्मिनल को क्लैंप करने के लिए शरीर के हैंडल को घुमाएं।
