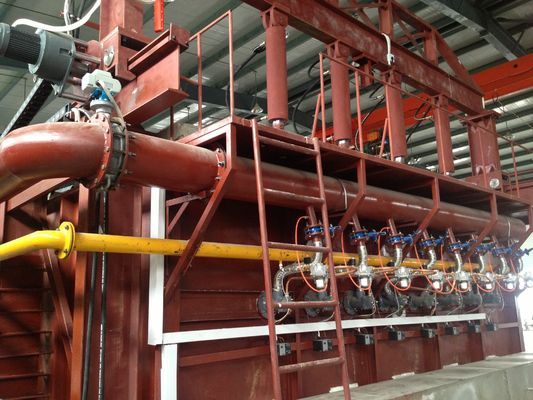

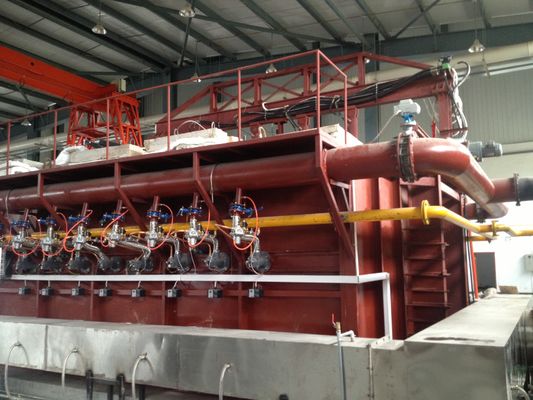

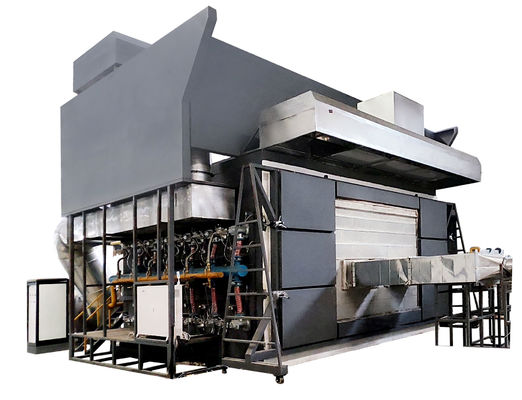

बीएस एन 1363-1 अग्नि प्रतिरोधी भट्ठी क्षैतिज

बीएस एन 1363-1 गैर-लोड लेयरिंग भागों के लिए अग्नि प्रतिरोध परीक्षण के लिए क्षैतिज भट्ठी

बीएस एन 1363-1 भवन घटकों के लिए क्षैतिज भट्ठी

I.अनुप्रयोग का दायरा:

भवनों (संरचनाओं) में इनडोर और आउटडोर उपयोग के लिए सभी प्रकार के स्टील अग्निरोधक कोटिंग्स पर लागू, ताकि मानक अग्नि परिस्थितियों में उनकी अग्नि प्रतिरोधक विशेषताओं का निर्धारण किया जा सके।

II. मानक:

2.1 बीएस एन 1364-2: 2018 "छतों के गैर-भारदार भागों के लिए अग्नि प्रतिरोध परीक्षण. भाग 2" परीक्षण मानक का अनुपालन करें।

2.2 बीएस एन 1365-2: 2012 "भार ले जाने वाले भागों के लिए अग्नि प्रतिरोध परीक्षण भाग 2: फर्श और छत" परीक्षण मानक के अनुरूप है।

2.3 बीएस एन 1365-3:2000 "भारनशील तत्वों के अग्नि प्रतिरोध परीक्षण भाग 3: बीम" परीक्षण मानक के अनुरूप है।

2.4 बी एस एन 1365-4:1999 "भारित तत्वों के लिए अग्नि प्रतिरोध परीक्षण भाग 4: स्तंभों" परीक्षण मानक।

2.5 परीक्षण मानक BS EN 1363-1:2020 "ज्वालारोधक परीक्षण भाग 1: सामान्य मानक" के अनुरूप है।

2.6 परीक्षण मानक BS EN 1366-6: 2004 के अनुसार "सहायक सुविधाओं की अग्नि प्रतिरोध परीक्षण. ऊंची पहुंच और खोखले फर्श".

2.6 मानक बीएस एन 13381-1:2020 "संरचनात्मक तत्वों के अग्नि प्रतिरोध प्रभाव को निर्धारित करने के लिए परीक्षण विधियां भाग I क्षैतिज संरचनात्मक तत्वों की सुरक्षा के लिए विधियां" के अनुरूपता.

2.7 मानक BS EN 13381-3: 2015 के अनुरूप "संरचनात्मक तत्वों के अग्नि प्रतिरोधी प्रभाव को निर्धारित करने के लिए परीक्षण विधियां भाग III कंक्रीट संरचनात्मक तत्वों की सुरक्षा के लिए विधियां

2.8 मानक BS EN 13381-5: 2014 के अनुरूप "संरचनात्मक तत्वों के अग्नि प्रतिरोध को निर्धारित करने के लिए परीक्षण विधियां भाग V. कंक्रीट/दबाव प्लेटों के संयोजनों की सुरक्षा के लिए विधियां

2.9 बीएस एन 13381-6:2012 के अनुरूप "संरचनात्मक तत्वों के अग्नि प्रतिरोध को निर्धारित करने के लिए परीक्षण विधियां भाग VI: खोखले स्टील पाइप कंक्रीट स्तंभों की सुरक्षा के लिए विधियां

2.10 BS476-20:1987 के अनुरूप "निर्माण सामग्री और संरचनाओं का अग्नि परीक्षण. भाग 20: भवन तत्वों के अग्नि प्रतिरोध को निर्धारित करने के तरीकों के सामान्य सिद्धांत

2.11 अनुरूपता बीएस 476-21:1987 "निर्माण सामग्री और संरचनाओं के दहन परीक्षण. भाग 21: लोड लेजर घटकों के अग्नि प्रतिरोध को निर्धारित करने की विधि

2.12 BS476-22:1987 के अनुरूप "निर्माण सामग्री और संरचनाओं के दहन परीक्षण. गैर-भारदार घटकों के अग्नि प्रतिरोध का निर्धारण".

2.13 बीएस 476-23: 1987 के अनुरूप "निर्माण सामग्री और संरचनाओं के दहन परीक्षण. भाग 23: संरचना के लिए घटकों के अग्नि प्रतिरोध को निर्धारित करने की विधि

III. क्षैतिज भट्ठीमुख्य लाभ:

3.1 एक भट्ठी को कई प्रयोजनों के लिए इस्तेमाल किया जा सकता है और कई मानकों के साथ संगत हो सकता है.

3.2 प्रत्येक सड़क के तापमान, दबाव और प्रवाह दर जैसे विभिन्न पहलुओं के आंकड़े एकत्र करने और विश्लेषण, प्रक्रिया और प्रसंस्करण के लिए उच्च परिशुद्धता प्राप्त करने वाले कार्ड को अपनाना

नियंत्रण, दहन के समय वास्तविक जानकारी का वास्तविक समय में पुनरुत्पादन उत्पन्न करता है और परिणाम सीधे माइक्रो कंप्यूटर के विश्लेषण और निर्धारण से प्राप्त होते हैं;पूरी मशीन यह सुनिश्चित करने के लिए सभी उच्च गुणवत्ता वाले उपकरणों को अपनाता है कि प्रणाली उच्च गुणवत्ता वाली है, उच्च गति संचालन और उन्नत।

3.3 उच्च परिशुद्धता अधिग्रहण कार्ड + बहु-सर्किट मॉड्यूल + पीएलसी + कंप्यूटर को अपनाना, और उत्कृष्ट स्थिरता, दोहराव और पुनः प्रयोज्य के साथ पीआईडी स्वचालित नियंत्रण मोड को लागू करना।

3.4 विंडोज एक्सपी ऑपरेशन इंटरफेस और लैब व्यू, वैश्विक परिशुद्धता उपकरण के लिए एक विशेष विकास सॉफ्टवेयर को अपनाने, इंटरफ़ेस शैली ताजा, सुंदर और सरल है। परीक्षण के दौरान,माप परिणाम वास्तविक समय में प्रदर्शित होते हैं और सही वक्र गतिशील रूप से तैयार किया जाता है, और डेटा को स्थायी रूप से सहेजा, पढ़ा और मुद्रित किया जा सकता है। उच्च बुद्धिमत्ता, निर्देशित मेनू संचालन, आसान और सहज सुविधाओं के साथ, ताकि परीक्षण परिणाम अधिक सटीक हों।

3.5 भट्ठी का डिजाइन जीवनकाल 20 वर्ष से अधिक है, और भट्ठी अमेरिकी GOVMARK (Gomak) प्रौद्योगिकी के साथ निर्मित है। पांच परत संरचना, जब आंतरिक परत का तापमान 1300 °C है,बाहरी परत का तापमान कमरे का तापमान हैलंबी सेवा जीवन, आंतरिक परत की इन्सुलेशन सामग्री (पहनने वाले भाग) को बदलना आसान है।

3.6 कई सुरक्षा सुरक्षा प्रणालियाँ जिनमें वायु नलिका थर्मल सुरक्षा, दबाव रिहाई सुरक्षा, रिसाव सुरक्षा, गैस रिसाव का पता लगाने, गैस लाइन सुरक्षा सुरक्षा शामिल हैं,सभी पहलुओं में सुरक्षा कारक को बढ़ाने के लिए बर्नर सुरक्षा सुरक्षा और अन्य सुरक्षा सुविधाएं.

3.7 भट्ठी से निकाली जाने वाली उच्च तापमान वाली गर्म हवा पानी और हवा से ठंडी होती है और पानी में पानी का प्रयोग किया जाता है, जिससे ऊर्जा संरक्षण में सुधार होता है।

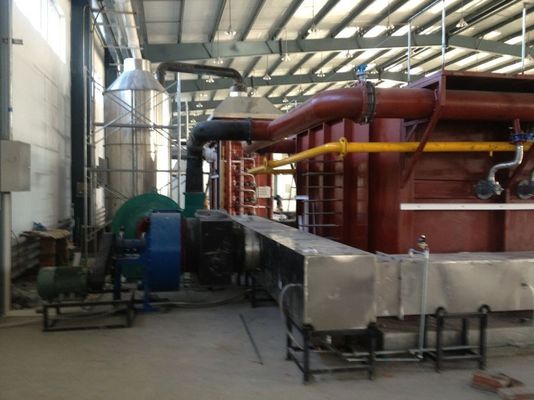

IV क्षैतिज फर्नेस भट्ठी का संरचनात्मक इंजीनियरिंग डिजाइनचित्र 4 देखें

4.1 भट्ठी का निर्माण: भट्ठी को 15 वर्ष से अधिक समय तक चलने के लिए डिज़ाइन किया गया है, और भट्ठी को संयुक्त राज्य अमेरिका से GOVMARK (Gomak) तकनीक का उपयोग करके बनाया गया है।जब आंतरिक परत 1300°C हो, बाहरी परत का तापमान कमरे का तापमान है; लंबी सेवा जीवन, आंतरिक परत की इन्सुलेशन सामग्री (पहनने वाले भागों) को बदलना आसान है।बाहर से अंदर तक, इस प्रकार हैः पहली परत एक इस्पात फ्रेम है; दूसरी परत एक परिधीय के रूप में लाल ईंटों के साथ बनाई गई है; तीसरी परत अग्निरोधक उच्च तापमान एस्बेस्टोस है;चौथी परत अग्निरोधक ईंटें हैं; पांचवीं परत में जिरकोनियम अग्निरोधक उच्च तापमान कपास होता है, जिसका अग्निरोधक तापमान 1600°C होता है।

4.2 उच्च तापमान प्रतिरोधी सामग्री

4.2.1 अग्निरोधक ईंटें: उच्चतम तापमान प्रतिरोध के लिए उपयोग तापमान 1750 °C, लंबे समय तक उच्च तापमान प्रतिरोध 1600 °C, थोक घनत्व 1.0g/cm3,कमरे के तापमान संपीड़न शक्ति 3 से अधिक.2MPa, 1400 °C पर 0.5% का पुनः प्रज्वलित लाइन परिवर्तन, 0.4W/m से बेहतर थर्मल चालकता - K.

4.2.2 बांधने के लिए औद्योगिक अग्निरोधक बांधनेवाला पदार्थः उपयोग तापमान 1400°C।

4.2.3 भट्ठी उच्च तापमान प्रतिरोधी कपासः जिरकोनियम युक्त उच्च तापमान प्रतिरोधी कपास का उपयोग, 50 मिमी की मोटाई, 1600 °C का लंबे समय तक प्रतिरोधी तापमान,औद्योगिक भट्ठी विशेष इन्सुलेशन सामग्री.

4.3 फ्रेम के लिए सामग्रीः "औद्योगिक भट्ठी डिजाइन मैनुअल" (तीसरा संस्करण) के अनुसार चयन, अध्याय 11 - भट्ठी के लिए संरचनात्मक भाग, खंड 3 - स्टील का चयन, भट्ठी स्तंभ, साइड स्तंभ,धनुषाकार पैर की बीम, बल क्रॉस बीम और टाई रॉड, आदि Q235-A स्टील चुनें, भट्ठी बाहरी दीवार स्टील प्लेट Q215-A स्टील चुनें। भट्ठी स्टील सामग्रीः Q235 से कम नहीं; भट्ठी स्टील प्लेटः मोटाई ≥ 3 मिमी।क्षैतिज भट्ठी के शरीर की सामग्री स्टील फ्रेम का उपयोग कर, प्रतिस्थापन योग्य।

4.4 भट्ठी का आकारः 3000 मिमी (डब्ल्यू) * 3000 मिमी (एच) * 1500 मिमी (डी)

4.5 भट्ठी स्टील संरचना और पाइप विरोधी जंग उपचारः कोटिंग के तीन परतों का उपयोग, सभी उच्च तापमान प्रतिरोधी विरोधी जंग कोटिंग, काले और भूरे रंग की बाहरी परत।
