ISO5660 शंकु कैलोरीमीटर गर्मी रिलीज़ के लिए विश्लेषण उपकरण


उत्पाद का परिचय
शंकु कैलोरीमीटर गर्मी रिलीज दर ((एच.आर.आर.), धुआं रिलीज, प्रज्वलन समय, ऑक्सीजन की खपत मापता है,कार्बन मोनोऑक्साइड और कार्बन डाइऑक्साइड उत्पादन और द्रव्यमान हानि दर जब नमूना शंकुगत हीटर के संसाधन के संपर्क में है.

आवेदन
इस उपकरण का उपयोग थर्मल विकिरण (सामान्य विकिरण मूल्य 25, 35, 50KW/m2) के संपर्क में आने वाली सामग्रियों का मूल्यांकन करने के लिए किया जाता है, जो एक विद्युत चिंगारी प्रज्वलन उपकरण द्वारा प्रज्वलित होते हैं,और फिर सामग्री की गर्मी रिलीज दर को मापें, धुआं गैस प्रवाह दर और सी गुणांक, नमूना प्रज्वलन समय और बुझाने का समय, कुल ऑक्सीजन खपत, कुल धुआं उत्पादन, द्रव्यमान हानि दर, कुल गर्मी रिलीज,प्रभावी दहन गर्मी, कार्बन डाइऑक्साइड उत्पादन और कार्बन मोनोऑक्साइड उत्पादन।

तकनीकी मापदंड

उत्पाद की विशेषताएं और अनुप्रयोग
1शंकु कैलोरीमीटर के साथ चल विश्लेषण कैबिनेट, एक बड़े गर्मी रिलीज दर परीक्षण प्रणाली के साथ जुड़ा जा सकता है जैसे कि आईएसओ 9705, एन 13823 आदि, आईएसओ 5660, एएसटीएम E1354, बीएस 476 भाग 15 आदि के अनुरूप।परीक्षण मानक.
2एकीकृत परीक्षण निकाय और 19 इंच का विश्लेषण कैबिनेट, सम्मिलित पीसी 15 इंच टच स्क्रीन कंप्यूटर, पूरे नियंत्रण और स्वचालित परीक्षण के लिए।
3शंक्वाकार हीटर 5000W, 0 ~ 100kW/m2 की गर्मी उत्पादन, पीआईडी तापमान नियंत्रक का उपयोग करते हुए, जबकि विकिरण शंक्वाकार क्षैतिज या ऊर्ध्वाधर हो सकता है।
4. 50 x 50 मिमी की नमूना सतह के मध्य भाग के संपर्क में, विचलन के केंद्र में विकिरण 2% से अधिक नहीं है।
5. नमूना वजन सीमा 0 ~ 3000g; सटीकताः 0.1g.
6. नमूना में विकिरण प्रसारित करने के लिए स्वचालित रूप से विभाजित शटर खोला गया।
7.ABB EL3020 पैरामैग्नेटिक ऑक्सीजन एनालाइज़र, पैरामैग्नेटिक परिवर्तन की विधि का उपयोग करके गैस में ऑक्सीजन की एकाग्रता को मापने के लिए। एकाग्रता सीमा 0-25%.
8लेजर प्रणाली का उपयोग करके धुएं के घनत्व का विश्लेषण, सिस्टम में 0.5mW He Ne लेजर, मुख्य डिटेक्टर और सहायक डिटेक्टर शामिल हैं।
निकास प्रणाली में पंखा, धुआं संग्रह कवर, निकास पाइप और छेद प्लेट प्रवाह मीटर आदि शामिल हैं। निकास पंखे का प्रवाह दर 0 ~ 50g/s, परिशुद्धता 0.1g/s है।
9धूम्रपान करने वाले हुड से 685 मिमी की ऊंचाई पर 12 छेद के साथ रिंग सैंपलर स्थापित किए गए हैं।
10.निकास प्रवाह दर को पंखे से 350 मिमी ऊपर तीखे किनारे के छेद के दोनों किनारों पर दबाव अंतर, तीखे किनारे के आंतरिक व्यास को मापकर निर्धारित किया जाना चाहिए
किनारा छेद प्लेट 57 मिमी + 1 मिमी है।
11एबीबी एससीसी-एस गैस नमूनाकरण प्रणाली में नमूनाकरण पंप, फिल्टर, कोल्ड ट्रैप, अपशिष्ट जल निकासी, जल फिल्टर और सीओ 2 फिल्टर शामिल हैं।
हीट फ्लक्स मीटर (आईएसओ 5660 के लिए) का उपयोग करते समय पानी के काम और नलसाजी की आवश्यकता के बिना पोर्टेबल पानी शीतलन प्रणाली।
12.पूरी परीक्षण प्रणाली की प्रतिक्रिया को कैलिब्रेट करने के लिए, एक वर्ग उद्घाटन पीतल कैलिब्रेशन बर्नर का उपयोग, जिसका उपयोग C- गुणांक के मूल्य को मापने के लिए किया जाता है।
13डेटा अधिग्रहण प्रणाली ऑक्सीजन विश्लेषक, ओरिफिस मीटर, थर्मोकपल और अन्य उपकरणों के आउटपुट को रिकॉर्ड करने में सक्षम हो।
आवेदनः भवन सामग्री, रेल, तार केबल की गर्मी रिलीज दर का परीक्षण करने के लिए उपयुक्त

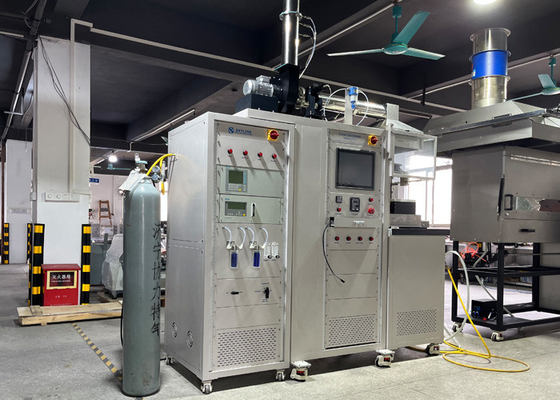

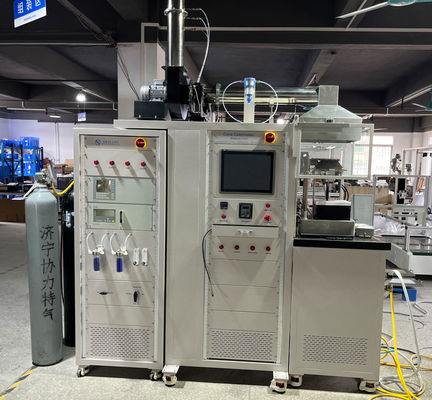

शंकु कैलोरीमीटर का उत्पाद विवरण
शंकु कैलोरीमीटर का नाम शंकुयुक्त हीटर से लिया गया है जैसा कि डॉ.Vytenis Babrauskas अपने विकास के बेंच पैमाने ऑक्सीजन की कमी के लिए 100kW/m2 तक प्रवाह के साथ परीक्षण नमूना (100mm x 100mm) का निरीक्षण करने के लिएशंकु कैलोरीमीटर परीक्षण इस सिद्धांत पर आधारित है कि शुद्ध दहन कैलोरी दहन के लिए आवश्यक ऑक्सीजन की मात्रा और 13.जब भी 1 किलो ऑक्सीजन का उपभोग किया जाता है तब 1 एमजे/किलो उत्पन्न होता है, और गर्मी उत्सर्जन, प्रज्वलन समय, ऑक्सीजन की खपत, सीओ और सीओ 2 उत्पादन, और परीक्षण सामग्री से उत्पन्न प्रज्वलित गैसों के प्रवाह को मापा जाता है।
मानक
एएसटीएमः एएसटीएम डी6113, एएसटीएम ई1354, एएसटीएम ई1740, एएसटीएम एफ1550
बीएसःबीएस 476-15
आईएसओःआईएसओ 5660
EN:EN 45545-2: 2013
GB:GB/T 16172:2007

स्थापना की आवश्यकताएं
विद्युत: 230 वोल्ट नाममात्र 50 एम्पियर
परिवेश का तापमानः 10°C से 35°C तक काम करना
आयामः उपकरणः 1800 मिमी (डब्ल्यू) x 900 मिमी x (एच) x 2600 मिमी (डी)
गैस आपूर्तिःमीथेन, नाइट्रोजन, संपीड़ित हवा
शंकु कैलोरीमीटर.pdf


शंकु कैलोरीमीटर कैसे काम करता है?
शंकु एक अग्नि परीक्षण उपकरण है जो इस सिद्धांत पर आधारित है कि जलते हुए नमूने से निकली गर्मी की मात्रा सीधे दहन के दौरान खपत ऑक्सीजन की मात्रा से संबंधित है।किसी सामग्री से उत्पन्न गर्मी की मात्रा सीधे आग की गंभीरता से जुड़ी होती है, जैसे कि आग की वृद्धि दर।
